在现代电子设备中，电源管理芯片扮演着至关重要的角色。它们不仅需要提供稳定的电力输出，还要在各种工作条件下保持高效率和可靠性。LP3769BS，由深圳Chip Hope Micro-electronics LTD开发，就是这样一款专为5W以下应用设计的极简化自供电原边反馈控制芯片。本文将详细介绍LP3769BS的特性、应用场景以及如何通过其典型应用图来实现高效的电源管理。

LP3769BS概述

LP3769BS是一款高度集成的自供电恒压恒流控制芯片，以其极简的外围设计和卓越的性能而著称。该芯片固定原边峰值电流，并通过变压器的原副边匝比来设定输出恒流点，同时通过一个FB电阻来设定输出恒压点。LP3769BS的自供电特性和内置的多种保护功能使其成为小家电和其他辅助电源的理想选择。

功率范围

LP3769BS的功率范围是其一大亮点。根据三佛科技提供的技术文档，LP3769BS适用于5W以下的方案，这使得它非常适合于需要低功耗电源管理的场合。

特性亮点

LP3769BS集成了多项先进技术和功能，以下是其一些显著特点：

    集成BJT：适用于5W以下方案，优化系统成本。
    自供电：进一步降低系统成本，无需外部供电。
    待机功耗低：仅为75mW，有效减少能源浪费。
    专利电流驱动：降低温升，提高系统稳定性。
    内置FB下偏电阻：简化设计，减少外部元件。
    高精度固定峰值电流：确保恒流精度高。
    多重保护功能：包括VCC钳位/欠压保护、输出短路保护和过温保护。

典型应用

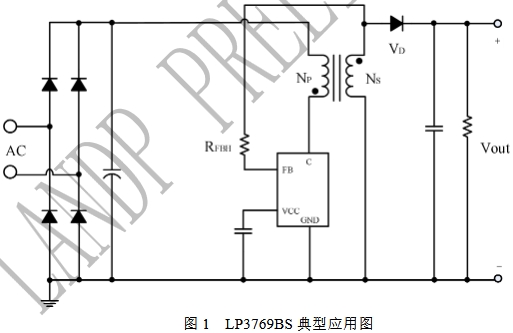

LP3769BS的应用领域广泛，尤其适用于小家电辅助电源和其他辅助电源。其典型应用图（如下）展示了LP3769BS在实际电路中的应用，为设计者提供了一个参考模板。

典型应用图解析

在典型应用图中，LP3769BS的管脚配置和连接方式被清晰地展示出来。管脚1（VCC）是芯片电源，需要就近接旁路电容以确保稳定供电。管脚2和3（FB）是反馈电压输入端，用于恒压输出设置。管脚4（NC）为悬空脚位，不需要连接。管脚5和6（C）是内置功率三极管的集电极，而管脚7（GND）是芯片地。

结论

LP3769BS以其高效的电源管理、简化的外围设计和全面的保护功能，在低功率应用中展现出巨大的潜力。无论是在小家电还是其他辅助电源领域，LP3769BS都能提供稳定可靠的电力输出，同时降低系统成本和功耗。随着电子设备对能效要求的不断提高，LP3769BS无疑将成为设计师们的首选之一。
