在现代电子设备中，电源管理芯片扮演着至关重要的角色。LP3669B是一款高效能的电源芯片，它以其卓越的性能和可靠性在电源管理领域中受到青睐。本文将深入探讨LP3669B电源芯片的电路图设计以及各引脚的参数，为电子工程师提供全面的技术参考。
LP3669B是一款集成了多种功能的电源管理芯片，它能够提供稳定的电压输出，同时具备过载保护、短路保护和过热保护等安全特性。这款芯片广泛应用于各种电子设备中，如智能手机、平板电脑和其他便携式设备。

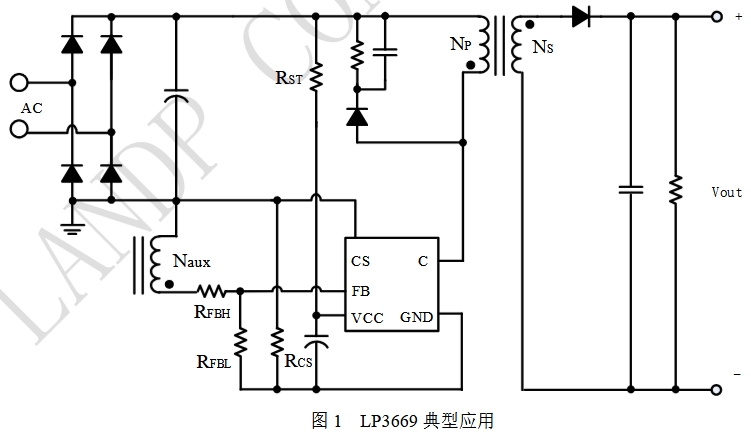

LP3669B的电路图设计需要考虑其主要功能和应用场景。以下是LP3669B电源芯片的基本电路图设计步骤：
输入电源连接：将电源输入连接到LP3669B的VCC引脚，确保输入电压在芯片的工作范围内。
输出电压设置：通过连接一个电阻分压网络到LP3669B的FB（反馈）引脚，可以设置所需的输出电压。
保护电路设计：设计过流和过热保护电路，通常涉及到在芯片的PRO（过流保护）和THM（过热保护）引脚上连接适当的电阻和热敏电阻。
启动和使能控制：通过EN（使能）引脚控制芯片的启动和关闭，可以连接一个外部电容来实现软启动功能。
输出滤波：在输出端连接适当的电容和电感，以滤除可能的噪声和纹波。
LP3669B电源芯片的引脚参数是设计电路时的关键参考信息：
VCC：电源输入引脚，提供芯片工作所需的电压。
FB：反馈引脚，用于输出电压的调节和稳定。
PRO：过流保护引脚，当输出电流超过设定值时，芯片会关闭输出以保护系统。
THM：过热保护引脚，当芯片温度超过安全阈值时，会触发保护机制。
EN：使能引脚，用于控制芯片的启动和关闭。
GND：接地引脚，为芯片提供参考地电位。
SW：开关引脚，连接到外部开关网络，用于控制电源的开关操作。
COMP：补偿引脚，用于稳定控制环路，通常连接一个外部电容。
LP3669B电源芯片在多种电子设备中都有应用。例如，在智能手机中，它可以用来管理电池充电和放电过程，确保电池的安全性和延长电池寿命。在平板电脑中，LP3669B可以用于提供稳定的电源供应，同时管理多个组件的电源需求。
LP3669B电源芯片以其高效的电源管理和全面的保护功能，在现代电子设备中发挥着重要作用。通过理解其电路图设计和引脚参数，工程师可以更有效地将LP3669B集成到各种电源管理解决方案中。
