在电源管理设计领域，BPA8505D是一款备受推崇的芯片，它以其卓越的性能和灵活性，为工程师提供了一个全面的参考设计。本文将全面介绍BPA8505D的参考设计，包括简介、电路图、物料清单（BOM）、PCB布局图、电路实物图以及变压器规格书，为读者提供一个从设计到实现的完整视角。
BPA8505D是一款高性能的电源管理芯片，专为满足现代电子设备对电源效率和稳定性的严格要求而设计。它集成了多种电源管理功能，包括电压调节、电流限制和多种保护机制，适用于AC-DC转换器、DC-DC转换器等多种电源应用。

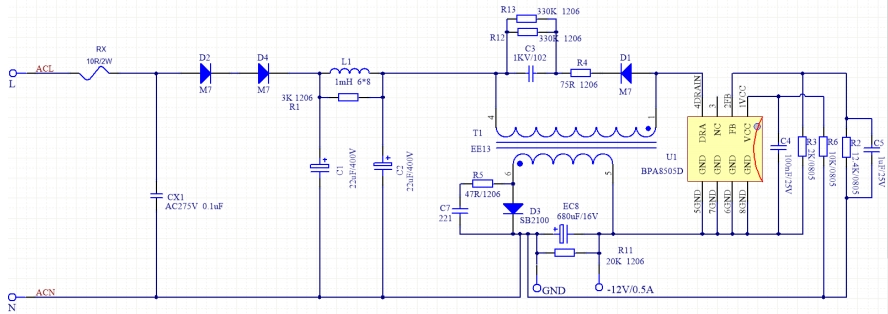

BPA8505D的电路图展示了芯片的引脚配置和主要的外围元件。电路图中，我们可以看到芯片的输入引脚、输出引脚、控制引脚以及保护引脚的连接方式。外围元件包括电感、电容、电阻和二极管等，它们与BPA8505D协同工作，确保电源系统的稳定运行。

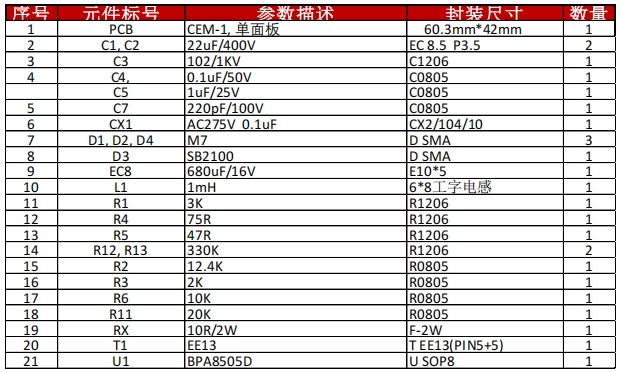

BOM是电源管理系统中所有元件的详细列表，包括元件的型号、数量、制造商和规格等信息。对于BPA8505D的参考设计，BOM确保了工程师能够准确地获取所需的元件，从而复制或调整设计以满足特定的应用需求。
PCB布局图是电路板设计的蓝图，它详细展示了电路板上各个元件的位置和连接方式。对于BPA8505D的参考设计，PCB布局图考虑了元件的布局、走线的长度和宽度、以及电源和地线的分布，以优化电磁兼容性（EMC）和热管理。
电路实物图提供了BPA8505D参考设计在实际电路板上的实现情况。通过实物图，我们可以看到元件的安装、焊接质量和整体布局，这些都是评估设计可制造性和可靠性的重要因素。

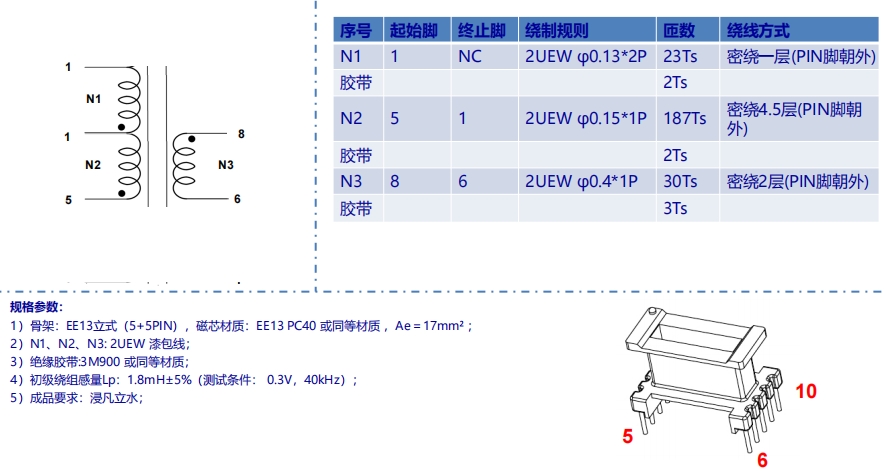

在电源管理系统中，变压器是一个关键组件，它负责电压的转换和隔离。BPA8505D参考设计中的变压器规格书提供了变压器的详细参数，包括工作频率、额定功率、电压比、绝缘等级和物理尺寸等，确保变压器能够满足设计要求并安全运行。
需要BPA8505D完整参考设计，请联系三佛科技官网右侧在线客服。
BPA8505D的参考设计为工程师提供了一个全面的电源管理解决方案，从电路设计到元件选择，再到PCB布局和变压器规格，每一个环节都经过精心设计和优化。通过深入理解这些设计元素，工程师可以更有效地利用BPA8505D芯片，为各种电子设备提供高效、可靠的电源管理。随着技术的进步和应用需求的增长，BPA8505D及其参考设计将继续在电源管理领域发挥重要作用。
