在电子工程领域，集成电路（IC）芯片的引脚定义对于电路设计和故障诊断至关重要。本文将探讨如何识别IC芯片的引脚定义，并提供一些实用的方法和技巧。
1. 引脚识别方法
识别IC芯片的引脚定义通常有以下几种方法：
物理标记法：

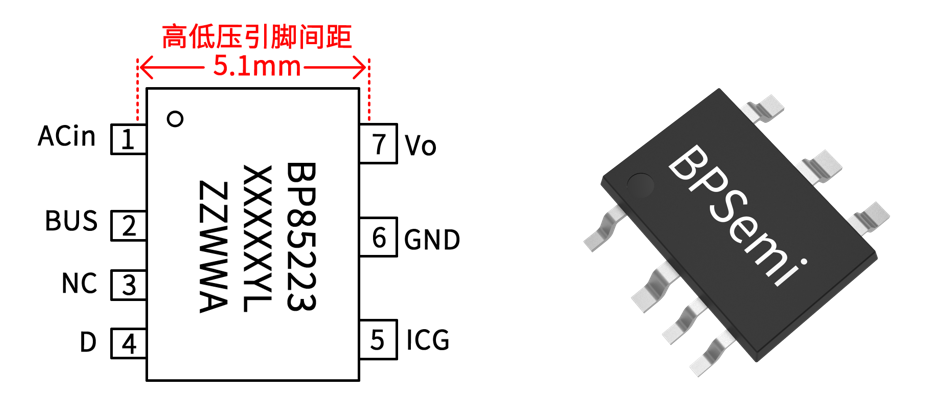

凹点或圆点：许多IC芯片在引脚1附近会有一个凹点或圆点作为标识。
切角：一些芯片的一角会被切掉，通常这个角对应的引脚就是引脚1。
倒角：如果芯片的一边有倒角，通常以倒角边为参考，引脚1位于芯片的左下角。
色带：有时芯片的一端会有色带，色带所在侧的引脚1通常位于芯片的左下角。
视觉识别法：
字母标识：如果芯片上有字母标识，通常当字母竖直可读时，引脚1位于芯片的左下角。
技术文档查阅法：
规格说明书：查看芯片的规格说明书是获取引脚定义最准确的方法。通常在芯片的包装盒或官方网站上可以找到规格说明书，其中包含了关于芯片引脚的详细信息。
2. 引脚功能分类
了解引脚的定义不仅需要知道它们的物理位置，还需要了解它们的功能。以下是一些常见的引脚功能分类：
电源引脚：
VCC/VDD：正电源输入，供电引脚。
GND/VSS：接地引脚，电源的负极。
输入输出引脚：
数据输入（D）：用于接收数据的引脚。
数据输出（Q）：输出数据的引脚。
控制引脚：
使能（EN）：激活或禁用芯片功能。
复位（RST）：将芯片状态重置到初始状态。
通信引脚：
时钟输入（CLK）：同步时钟信号输入，用于触发操作。
中断引脚（IRQ）：用于发出中断请求的引脚。
3. 实用技巧
引脚编号：当从上面看芯片时，引脚总是按逆时针方向编号。
封装差异：不同封装的芯片，引脚1的位置可能会有所不同，例如LQFP-44封装和QFP-100封装的1脚位置就不同。
结论
识别和理解IC芯片的引脚定义对于电子工程师来说是基本技能。通过物理标记、视觉识别和查阅技术文档，工程师可以准确地确定引脚的位置和功能。了解这些信息对于电路设计、维修和故障排除至关重要。
