在LED显示技术领域，AiP1640系列芯片以其卓越的性能和多功能性，成为众多工程师的首选。这一系列芯片由无锡中微爱芯电子有限公司生产，广泛应用于各种LED显示面板场合。本文将详细介绍AiP1640系列的主要型号及其引脚说明。

型号概览

AiP1640系列包括多个型号，如AiP1640SA28、AiP1640VB28、AiP1640TA20等，每个型号都有其特定的应用场景和特点。这些芯片支持2线串口共阴极8段16位的LED驱动控制，适用于电磁炉显示、电饭煲显示、空调显示、电子秤等多种家电产品。

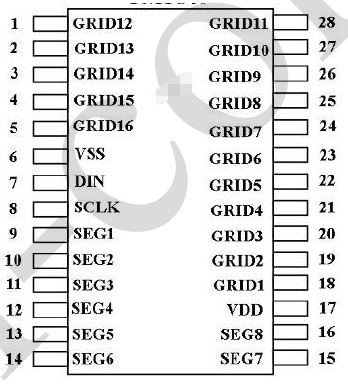

引脚说明

以下是AiP1640系列芯片的通用引脚说明：

    GRID1-GRID16：位输出，N管开漏输出，用于控制LED的各个段。
    GND：芯片地，内接同步整流管源极。
    VDD：芯片电源脚位，为芯片提供工作电压。
    D：芯片高压供电以及信号检测脚，内接同步整流管漏极。
    DATA：数据输入端口，用于接收来自外部控制器的数据信号。
    CLK：时钟输入端口，用于同步数据传输。
    SEG1-SEG8：段输出，P管开漏输出，控制LED的各个段。
    VDD：电源脚，为芯片提供稳定的工作电压。

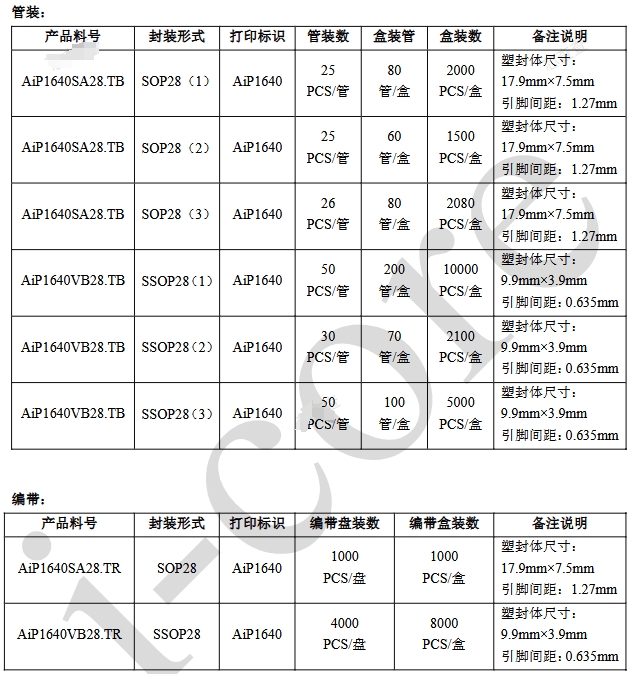

型号差异

    AiP1640SA28：SOP28封装，适用于需要较小封装尺寸的应用。
    AiP1640VB28：SSOP28封装，适用于需要较高封装密度的应用。
    AiP1640TA20：TSSOP20封装，适用于需要更小尺寸的应用。

典型应用图

AiP1640系列芯片的主要优势包括：

    内置显示RAM：允许存储显示数据，无需外部存储器。
    内置RC振荡：无需外部振荡器，简化设计。
    自动消隐电路：减少显示时的闪烁，提高显示质量。
    显示辉度软件可调：通过软件调整显示亮度，适应不同环境需求。

结论

AiP1640系列芯片以其多功能性和高集成度，为LED显示面板提供了一个高效、可靠的解决方案。通过了解各型号的特点和引脚功能，工程师可以更准确地选择适合其应用需求的芯片，从而设计出更优质的LED显示产品。随着LED显示技术的不断发展，AiP1640系列芯片有望在更多领域得到应用，为用户带来更加丰富多彩的视觉体验。
