在现代电子设备中，电源管理芯片扮演着至关重要的角色，它们是确保设备稳定运行的心脏。今天，我们将一起探索LP2188B这款芯片，一款专为非隔离降压开关电源设计的恒压控制驱动芯片。

LP2188B芯片简介

LP2188B是一款高效率、高精度的非隔离降压开关电源恒压控制驱动芯片，由深圳Chip Hope Micro-electronics LTD提供。这款芯片以其卓越的性能和稳定性，在小家电、白色家电等电源驱动领域中被广泛应用。

技术规格亮点

LP2188B芯片集成了800V功率管，能够在85VAC至265VAC的全范围输入电压下工作，适用于非隔离Buck、Buckboost拓扑结构。以下是LP2188B的一些技术亮点：

    恒压控制模式：LP2188B采用恒压控制模式，系统可工作于连续导通模式（CCM）和不连续导通模式（DCM）。
    特有的PFM控制方式：改善音频特性，提供优异的动态性能和EMI特性。
    无需CS电阻：内置特有的峰值电流控制，无需CS电阻，简化外围应用。
    内置启动电路：无需启动电阻，降低成本和设计复杂性。
    多重保护功能：包括VCC钳位/欠压保护、输出短路保护、电感过电流保护及过温保护等。

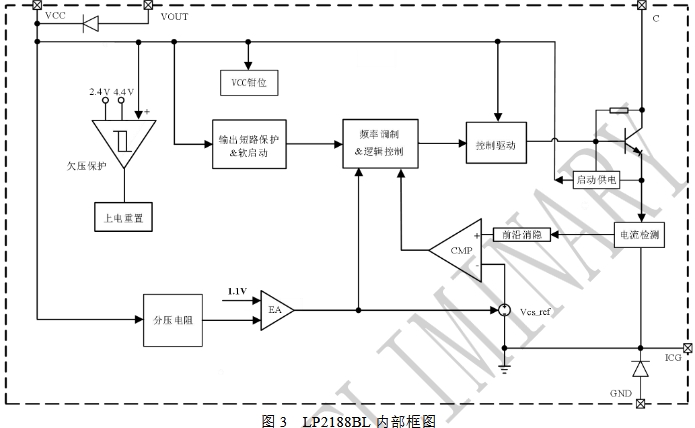

内部框架图解析

LP2188B的内部结构框图揭示了其高效工作的秘密。芯片内部集成了高压功率管，并采用特有的PFM控制方式，以改善音频特性。此外，芯片还具备软启动功能，通过启动电路给VCC电容充电，确保输出电压平稳上升。

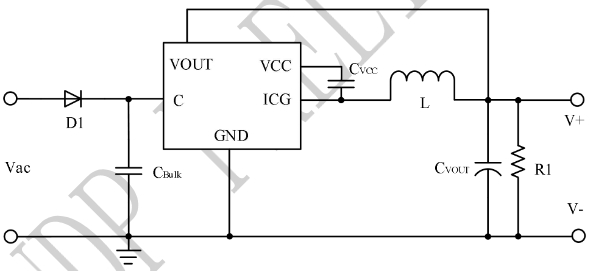

典型应用

LP2188B适用于多种应用场景，特别是在小家电和白色家电的开放式电源设计中。其优异的动态性能和低待机功耗（小于75mW）使其成为节能和高性能的理想选择。

PCB设计指南

在设计LP2188B的PCB时，需要遵循以下指南：

    VCC旁路电容：CVCC需要紧靠芯片VCC和GND引脚。
    功率环路面积：减小功率环路的面积，以减小EMI辐射。
    C引脚：适当增加C引脚的铺铜面积以提高芯片散热。

结语

LP2188B以其高效率、高精度和多重保护功能，在非隔离降压开关电源领域中占据了一席之地。随着电子设备对电源管理要求的日益提高，LP2188B无疑将成为设计师们的首选之一。
