在现代电子设计中，电源管理是核心环节之一。LP2866作为一款集成了Buck（降压）和Buck-Boost（降压-升压）功能的转换器，以其灵活性和高效能，在电源转换领域中占据了重要位置。本文将探讨LP2866的典型应用，并提供详细的应用图，帮助工程师们更好地理解和应用这款多功能的电源管理芯片。

LP2866芯片概述

LP2866是一款高度集成的电源管理芯片，它支持Buck和Buck-Boost两种工作模式，适用于需要电压转换的多种应用。这款芯片以其高效率、低功耗和易于集成的特点，被广泛应用于智能手机、笔记本电脑、LED照明以及其他便携式电子设备中。

典型应用图介绍

LP2866的典型应用图展示了如何在实际电路中配置和使用这款芯片。以下是LP2866在Buck和Buck-Boost模式下的典型应用图：

    Buck模式应用图：

        输入电源（VIN）：连接到芯片的输入端。
        电感（L）：用于储能，平滑输出电流。
        输出电容（Cout）：稳定输出电压，减少纹波。
        肖特基二极管（D）：在电感释放能量时提供路径。
        反馈引脚（FB）：用于反馈输出电压，以调节芯片的工作状态。

    Buck-Boost模式应用图：

        输入电源（VIN）：连接到芯片的输入端。
        电感（L）：用于储能，平滑输出电流。
        输出电容（Cout）：稳定输出电压，减少纹波。
        肖特基二极管（D）：在电感释放能量时提供路径。
        反馈引脚（FB）：用于反馈输出电压，以调节芯片的工作状态。
        地（GND）：提供参考电压，确保电路稳定工作。

LP2866的优势

    高效率：LP2866在Buck和Buck-Boost模式下都能提供高效率的电源转换，减少能量损耗。

    灵活性：支持两种工作模式，能够适应不同的电源转换需求。

    易于集成：集成度高，减少了外围元件的数量，简化了电路设计。

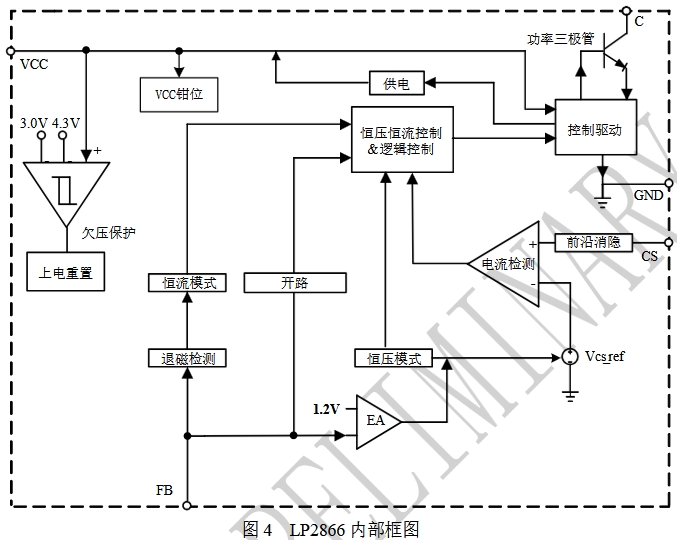

    保护功能：集成了过压保护、欠压保护和短路保护等，提高了电路的可靠性。LP2866内部框架图如下

结论

LP2866作为一款多功能的电源管理芯片，其Buck和Buck-Boost模式的典型应用图为工程师提供了宝贵的参考。通过本文的介绍，工程师们可以更深入地了解LP2866的应用，并根据实际需求设计出高效、可靠的电源管理系统。随着电子技术的不断进步，LP2866将继续在电源管理领域发挥重要作用，助力电子设备实现更高的能效和可靠性。
