LM358P是一款广泛使用的双运算放大器，它以其低成本、易于使用和良好的性能而受到工程师的青睐。这款双运算放大器可以单电源或双电源工作，适用于各种模拟信号处理应用。本文将详细介绍LM358P的技术参数和引脚原理图，为电子设计提供参考。

LM358P主要特点

    双运算放大器：包含两个独立的高增益运算放大器。
    单电源或双电源工作：可以适应不同的电源配置。
    逻辑电路匹配：确保两个放大器的匹配性能。
    低功耗：适合电池供电或低功耗应用。
    宽频率范围：适用于各种频率的信号处理。

技术参数

极限值（绝对最大额定值）

    电源电压：24V 或 ±12V
    差分输入电压：24V
    输入电压：-0.3V 至 24V
    输出端对地短路电流：持续（V≤15V、Ta=25℃）
    输入电流（VIN<-0.3V）：50mA
    工作环境温度：0℃ 至 70℃
    贮存温度：-65℃ 至 150℃

电特性（若无其它规定，V+=5.0V）

    输入失调电压：Ta=25℃，2mV 至 7mV
    输入偏流：Ta=25℃，45nA 至 150nA
    输入失调电流：Ta=25℃，3nA 至 30nA
    输入共模电压范围：Ta=25℃，V+=24V，0V 至 V+-1.5V
    电源电流：在整个温度范围上，RL=∞，0.5mA 至 1.2mA
    大信号电压增益：V+=15V，Ta=25℃，RL≥2kΩ，50V/mV 至 100V/mV
    共模抑制比：DC，Ta=25℃，VCM=0~V+-1.5V，65dB 至 90dB
    电源抑制比：DC，Ta=25℃，V+=5~24V，65dB 至 100dB

引脚原理图

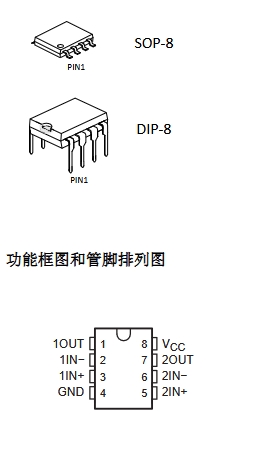

LM358P采用DIP8或SOP8封装形式，引脚排列如下：

    引脚1 (OUT1)：第一个运算放大器的输出。
    引脚2 (IN-1)：第一个运算放大器的反相输入。
    引脚3 (IN+1)：第一个运算放大器的同相输入。
    引脚4 (GND)：地。
    引脚5 (VCC)：电源正极。
    引脚6 (IN-2)：第二个运算放大器的反相输入。
    引脚7 (IN+2)：第二个运算放大器的同相输入。
    引脚8 (OUT2)：第二个运算放大器的输出。

应用领域

LM358P适用于音频放大器、增益部件和所有常规运算放大电路。它在工业控制、DC电源转换、信号处理和传感器接口等领域有着广泛的应用。

结论

LM358P双运算放大器以其出色的性能和灵活性，成为电子设计中不可或缺的组件。通过了解其技术参数和引脚原理图，工程师可以更好地利用LM358P进行电路设计，实现高效、可靠的信号处理。无论是在教育、研究还是工业应用中，LM358P都是一个值得信赖的选择。
