随着LED技术的不断进步，LED驱动电源在照明领域的应用越来越广泛。LP3713CH作为一款高度集成的隔离型LED驱动电源控制芯片，凭借其简化的外围设计和优异的性能，成为许多LED照明系统设计的理想选择。本文将详细介绍LP3713CH在12V 500mA LED驱动电源中的应用，探讨其设计优势和实现方法。

LP3713CH芯片概述

LP3713CH是一款专为隔离型适配器和充电器设计的自供电原边反馈控制芯片。它具有以下特点：

    高度集成：内置启动电路和高精度固定峰值电流，简化了外围电路设计。
    自供电设计：取消了辅助绕组VCC供电二极管，降低了系统成本。
    输出线损补偿：通过调节反馈电阻，有效补偿输出线缆上的压降。
    多重保护功能：包括VCC欠压保护、FB脚电阻开路保护、输出短路保护、输出过压保护和过温保护等，确保系统的稳定性和可靠性。

12V 500mA LED驱动电源设计

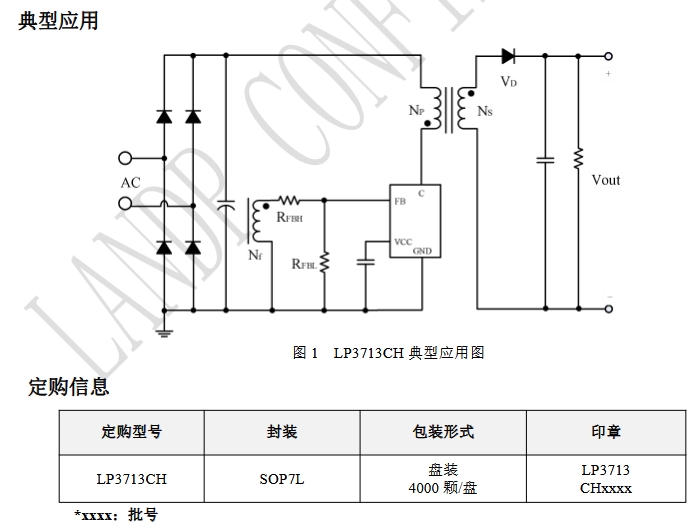

在设计12V 500mA的LED驱动电源时，LP3713CH的应用方案如下：

    电源输入

        输入电压范围为90VAC至265VAC，适用于全球大部分地区的电网电压。输入端需要通过整流桥将交流电压转换为直流电压，为后续电路提供稳定的输入。

    变压器设计

        选择合适的变压器是实现恒流输出的关键。根据LP3713CH的恒流控制原理，通过设定变压器的原边和副边匝比，可以精确控制输出电流。对于12V 500mA的输出，需要计算合适的匝比和电感值，以确保在不同负载条件下都能稳定输出500mA的电流。

    反馈电路

        LP3713CH通过反馈电路实现恒压控制。在副边设置反馈电阻，将输出电压分压后反馈到芯片的FB脚。通过调节反馈电阻的值，可以设定输出电压的恒定值。对于12V的输出电压，需要选择合适的电阻值，以确保在负载变化时输出电压的稳定。

    输出线损补偿

        由于LED驱动电源的输出线缆可能存在一定的压降，LP3713CH的输出线损补偿功能可以有效补偿这一压降。通过调节FB脚外接的上偏电阻值，可以调整补偿电流的大小，从而保证输出电压在负载端的稳定。

保护功能设计

LP3713CH的多重保护功能为12V 500mA LED驱动电源提供了全面的安全保障，内部框架图如下~

    VCC欠压保护：当芯片的VCC电压低于设定的欠压阈值时，芯片将停止工作，防止因电压不足导致的不稳定。

    输出短路保护：当输出发生短路时，芯片能够迅速检测到异常，并触发短路保护机制，停止输出电流，防止对LED和电源的损坏。

    输出过压保护：通过检测反馈电压，当输出电压超过设定的过压阈值时，芯片将调整PWM信号，降低输出电压，确保负载设备的安全。

    过温保护：当芯片温度超过设定的过温保护阈值时，芯片将自动停止工作，防止因过热导致的损坏。

结论

LP3713CH以其高度集成的设计和优异的性能，为12V 500mA LED驱动电源提供了一个高效可靠的解决方案。通过合理的变压器设计和反馈电路调节，可以实现稳定的恒流输出和恒压控制。同时，其多重保护功能确保了系统的安全性和可靠性，适用于各种LED照明系统的设计和应用。LP3713CH的使用不仅简化了电路设计，降低了系统成本，还提高了产品的市场竞争力，为LED照明行业的发展提供了有力支持。
