随着便携式电子设备的普及，18650电池因其高能量密度、长循环寿命等优点，被广泛应用于笔记本电脑、移动电源、电动工具等领域。为确保这些设备的正常运行和电池的安全使用，选择一款合适的充电管理芯片至关重要。IP2312作为一款单节锂电池同步开关降压充电IC，凭借其高效、灵活、安全的特性，在18650电池充电应用中具有显著优势。本文将详细探讨IP2312在18650电池充电中的应用，并对其NTC功能进行深入解析。
电压匹配：18650电池的标称电压为3.7V，而IP2312支持4.20V、4.30V、4.35V、4.4V等多种电池电压选项，能够满足不同容量和性能要求的18650电池的充电需求。
电流调节：IP2312的最大充电电流可达3A，且充电电流可通过外部电阻调节，这使得其能够根据18650电池的充电特性曲线和设备需求，灵活设置充电电流，实现快速充电的同时，避免过充和电池损伤。
输入电压适应性：IP2312的输入电压范围为4.5V~5.5V，能够兼容常见的5V USB适配器，方便用户使用标准电源为18650电池充电。
涓流充电阶段：当18650电池电压低于2.7V时，IP2312进入涓流充电模式，以较小的电流（如100mA）对电池进行预充电，以激活电池内部化学反应，为后续的恒流充电做准备。
恒流充电阶段：电池电压上升至2.7V以上后，IP2312进入恒流充电模式，以设定的恒流充电电流对电池进行充电，直至电池电压接近设定的目标电压（如4.2V）.在此阶段，IP2312能够保持充电电流的稳定，确保电池均匀吸收能量，提高充电效率。
恒压充电阶段：当电池电压接近目标电压时，IP2312自动切换至恒压充电模式，维持恒定的输出电压，同时逐渐减小充电电流，直至充电电流降至设定的阈值（如300mA），此时认为电池充满，充电过程结束.恒压充电阶段有助于电池在接近充满时，避免过充，延长电池寿命。
高效充电：IP2312采用同步开关降压架构，充电效率高达94%（在3.7V/2A条件下），相较于传统的线性充电器或异步开关充电器，能够显著减少充电过程中的能量损耗，降低发热量，提高充电效率，缩短充电时间。
多重保护功能：IP2312具备输入过压、欠压保护，能够防止输入电压异常对充电电路和电池造成损害；内置过温保护功能，当芯片温度过高时，自动降低充电电流或停止充电，保护芯片和电池安全；充电超时保护功能则在充电时间过长时，强制停止充电，避免电池过充风险。
NTC（Negative Temperature Coefficient）热敏电阻是一种随温度升高电阻值降低的元件，IP2312通过NTC引脚与NTC热敏电阻相连，能够实时监测电池的温度变化，根据温度的不同，调整充电策略，以确保充电过程的安全性和电池的健康。

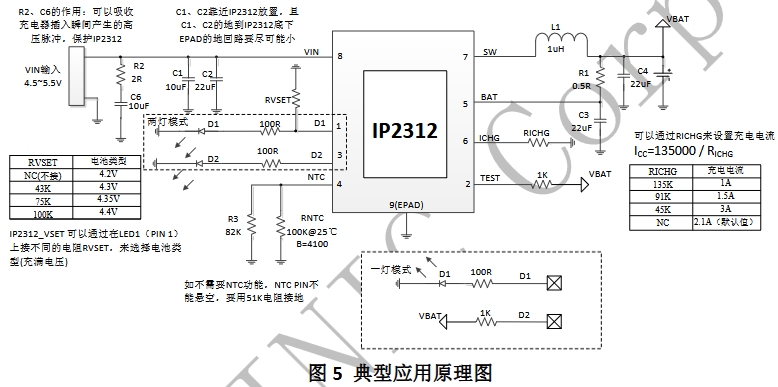

温度检测：IP2312内部设有温度比较器，NTC引脚上连接的NTC热敏电阻与外部电阻组成分压电路，产生与温度相关的电压信号，该信号输入到温度比较器中。
温度比较与控制：温度比较器将检测到的电压信号与内部设定的温度阈值电压进行比较，当电池温度低于设定的低温阈值时，认为电池温度过低，可能会影响电池的充电效率和寿命，此时IP2312会减小充电电流或暂停充电，以保护电池；当电池温度高于设定的高温阈值时，认为电池温度过高，存在过热风险，IP2312会立即停止充电，防止电池过热损坏。
温度范围设定：通过调整外部电阻的阻值，可以改变NTC引脚上的电压信号，从而设定不同的温度阈值，以适应不同电池和应用场景的需求。
提高充电安全性：通过实时监测电池温度并采取相应的控制措施，能够有效防止电池在充电过程中因温度过高而发生热失控、鼓包、甚至起火等危险情况，提高充电过程的安全性。
延长电池寿命：合理的温度控制有助于电池在适宜的温度范围内工作，避免因温度过高或过低导致的电池性能下降和寿命缩短，从而延长电池的使用寿命。
适应不同环境：NTC功能使IP2312能够适应各种环境温度条件下的充电需求，无论是在寒冷的冬季还是炎热的夏季，都能确保电池安全、高效地充电。
合理选择NTC热敏电阻：根据18650电池的特性和应用场景，选择合适的NTC热敏电阻型号和参数，以确保温度检测的准确性和可靠性。
优化PCB布局：在设计PCB时，应将NTC引脚和相关元件布局在靠近电池的位置，以减少温度信号的传输损耗和误差；同时，注意散热设计，避免因PCB布局不当导致的局部过热。
综合考虑充电策略：在应用IP2312进行18650电池充电时，除了利用NTC功能进行温度控制外，还应综合考虑电池的充电特性曲线、设备需求等因素，合理设置充电电流、充电时间等参数，以实现最佳的充电效果。
IP2312凭借其高效的充电性能、灵活的电流调节能力、多重保护功能以及完善的NTC温度控制功能，在18650电池充电应用中展现出卓越的性能和可靠性。通过合理应用IP2312，能够有效提高充电效率、保障充电安全、延长电池寿命，满足现代便携式电子设备对电池充电的高要求。
