在现代电源设计中，提高效率和减少功耗是关键目标。FT8371C是一款高性能的次边同步整流芯片，专为DCM（不连续导通模式）和QR（准谐振）模式的反激转换器设计，能够显著提高系统的效率。本文将详细分析FT8371C的特性、应用和设计要点，帮助工程师更好地理解和应用这款芯片。

芯片概述

FT8371C是一款高性能次边同步整流驱动器，内置同步整流MOSFET，适用于DCM和QR模式的反激转换器。该芯片能够大幅提高系统效率，特别适用于需要高效率和低功耗的应用场景，如适配器、充电器等。

订购信息

FT8371C提供多种封装选项，具体如下：

    FT8371A：推荐最大输出功率10W（5V2.0A），封装形式为SOP8。
    FT8371B：推荐最大输出功率13W（5V2.6A），封装形式为SOP8。
    FT8371C：推荐最大输出功率16W（5V3.2A），封装形式为SOP8。

主要特性

    支持DCM和QR模式：适用于各种反激转换器，能够适应不同的工作模式，提高设计的灵活性。
    集成同步整流MOSFET：内置的同步整流MOSFET具有栅电容小、导通电阻小、开关速度快等特性，有效减少次边整流的功率损耗。
    极少外围元器件：设计简洁，减少了外围元件数量，降低了成本和设计复杂度。
    输出电压欠压快速检测：能够快速检测输出电压，当输出电压低于设定值时，会发送一个周期信号提醒原边控制器，配合FT8393X系列芯片使用时，可以实现优越的动态响应。
    防止误动作：通过检测MOS管漏源两端电压，有效避免因激磁振荡引起的误动作，提高系统的稳定性。

典型应用

FT8371C广泛应用于以下领域：

    适配器：为各种电子设备提供高效的电源解决方案。
    充电器：适用于手机、平板电脑等设备的充电器，提高充电效率和速度。
    其他DCM或QR反激转换器：适用于需要高效率和低功耗的电源设计。

典型应用电路

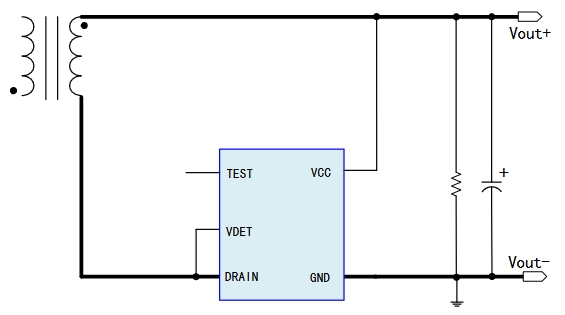

FT8371C的典型应用电路如下图所示：

结论

FT8371C是一款高性能的次边同步整流芯片，适用于DCM和QR模式的反激转换器。通过内置的同步整流MOSFET和快速检测功能，FT8371C能够显著提高系统的效率和动态响应性能。其简洁的设计和极少的外围元件，使其成为适配器、充电器等应用的理想选择。通过严格的设计和测试，FT8371C在性能和可靠性方面均表现出色，能够满足现代电源设计的高标准要求。
