在现代电子设备中，电源管理芯片扮演着至关重要的角色，尤其是在适配器和充电器设计中。LP3718BSL 作为一款高度集成的隔离型适配器和充电器的自供电 PSR 控制芯片，以其极简的外围设计和高效的性能，成为了许多设计工程师的首选。本文将深入探讨 LP3718BSL 的峰值电流特性，并提供详细的 PCB 设计优化指南，帮助工程师们在实际应用中实现高性能和高可靠性的电源解决方案。

LP3718BSL 峰值电流详解

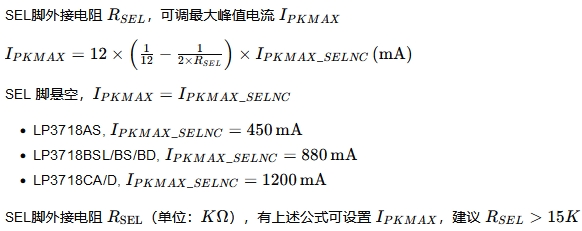

LP3718BSL 是一款高度集成的隔离型适配器和充电器的自供电 PSR 控制芯片。其峰值电流是一个关键参数，直接影响芯片的输出能力和效率。根据规格书下方图解，LP3718BSL 的最大峰值电流阈值（SEL 脚悬空@满载）为 880 mA。这一参数确保了芯片在高负载条件下能够稳定工作，同时通过外接电阻可以精确调节峰值电流，以适应不同的应用场景。

PCB 设计优化指南

在设计 LP3718BSL 的 PCB 时，需要遵循一系列优化指南，以确保芯片的性能和可靠性。以下是一些关键的设计建议：

    VCC 旁路电容布局

        紧靠芯片引脚：VCC 的旁路电容应紧靠芯片的 VCC 和 GND 引脚放置。这有助于减少寄生电感和电阻，提高电源的稳定性。
        选择合适的电容值：通常推荐使用 10 μF 到 100 μF 的电解电容，以确保在启动和负载变化时提供足够的滤波。

    SEL 脚电阻布局

        紧靠芯片引脚：SEL 脚的电阻应紧靠芯片的 SEL 和 GND 引脚放置。这有助于减少电阻的寄生效应，确保峰值电流的精确设置。
        选择合适的电阻值：根据公式 IPKMAX=12×103RSEL+12IPKMAX=RSEL+1212×103，选择合适的电阻值以设置所需的峰值电流。建议 RSEL>15RSEL>15 kΩ。

    FB 引脚布局

        分压电阻靠近引脚：接到 FB 引脚的分压电阻必须靠近 FB 引脚放置，且节点要远离变压器原边绕组的动点。这有助于减少噪声干扰，提高反馈信号的稳定性。
        选择合适的电阻值：根据公式 VFB=RFBHRFBH+RFBL×VOUTVFB=RFBH+RFBLRFBH×VOUT，选择合适的上偏电阻 RFBHRFBH 和下偏电阻 RFBLRFBL 以设置所需的输出电压。

    减小功率环路面积

        变压器原边绕组：减小变压器原边绕组、功率管、母线电容的环路面积，以减少 EMI 辐射。
        变压器副边绕组：减小变压器副边绕组、整流二极管、输出电容的环路面积，以减少 EMI 辐射。
        布线优化：确保功率环路的布线尽可能短且直，避免不必要的迂回和交叉。

    C 引脚散热设计

        增加铺铜面积：适当增加 C 引脚的铺铜面积，以提高芯片的散热性能。这有助于降低芯片的工作温度，提高可靠性和寿命。
        热管理：在必要时，可以考虑使用散热片或导热胶来进一步提高散热效果。

典型应用图及实际应用案例

在设计一款 18W 的充电器时，我们采用了 LP3718BSL 芯片。通过以下设计优化，确保了产品的高性能和高可靠性：

    VCC 旁路电容：使用了 47 μF 的电解电容，紧靠 VCC 和 GND 引脚放置。
    SEL 脚电阻：选择了 20 kΩ 的电阻，确保峰值电流设置在 880 mA 左右。
    FB 引脚：使用了 100 kΩ 的上偏电阻和 10 kΩ 的下偏电阻，确保输出电压稳定在 5 V。
    功率环路：通过优化布线，减小了功率环路的面积，有效减少了 EMI 辐射。
    C 引脚散热：增加了 C 引脚的铺铜面积，并使用了导热胶，确保芯片在高负载下工作温度不超过 100 ℃。

通过以上设计优化，我们的充电器在各种负载条件下均表现出色，满足了设计要求和性能指标。

总结

LP3718BSL 芯片的峰值电流为 880 mA，通过合理的 PCB 设计，可以确保芯片在高负载条件下的稳定性和可靠性。遵循上述设计指南，可以有效提高产品的性能和可靠性，减少 EMI 辐射，提高散热效果。在实际应用中，这些设计优化措施已经得到了验证，确保了产品的高性能和高可靠性。
