在现代电源管理芯片中，原边控制技术因其高精度和高效率而受到广泛应用。PL3326CS 作为一款高性能的原边控制芯片，通过原边控制技术显著提高了调节精度。本文将详细探讨原边控制技术在 PL3326CS 中的应用，并分析其如何提升调节精度。
原边控制技术是一种通过检测变压器原边电流和电压来实现输出电压和电流调节的方法。与传统的副边控制技术相比，原边控制技术具有以下优势：
简化电路设计：减少了副边反馈电路的复杂性，降低了成本和体积。
提高响应速度：直接检测原边信号，减少了信号传输延迟，提高了系统的响应速度。
提高调节精度：通过精确检测和控制原边电流和电压，实现高精度的输出调节。
PL3326CS 是一款高性能的原边控制芯片，适用于多种电源应用，如适配器、充电器和 LED 驱动电源。其主要特点包括：
高集成度：集成了启动电路、保护功能和多种控制逻辑，减少了外围元件数量。
高精度：通过原边控制技术，实现高精度的输出电压和电流调节。
低待机功耗：在待机模式下，功耗极低，符合节能要求。
多种保护功能：包括过压保护、过流保护、欠压保护和过温保护等。
原边电流检测
精确检测：PL3326CS 通过检测变压器原边电流，精确控制充电和放电过程。芯片内部集成了高精度的电流检测电路，能够实时监测原边电流的变化。
动态调节：根据检测到的原边电流，PL3326CS 动态调整开关管的导通时间，确保输出电流的稳定性。通过逐周期电流限制（CCM）和不连续导通模式（DCM）的切换，实现高精度的恒流控制。
原边电压检测
反馈机制：PL3326CS 通过检测变压器原边电压，实现输出电压的精确调节。芯片内部集成了电压反馈电路，能够实时监测原边电压的变化。
闭环控制：根据检测到的原边电压，PL3326CS 通过闭环控制算法，动态调整开关管的导通时间和占空比，确保输出电压的稳定性。通过内置的误差放大器和补偿网络，实现高精度的恒压控制。
抖频技术
减少电磁干扰：PL3326CS 采用抖频技术，随机调整开关频率，减少电磁干扰（EMI）。抖频技术通过在开关频率上引入小幅度的随机变化，使电磁干扰的频谱分布更加均匀，从而降低峰值干扰。
提高系统稳定性：抖频技术不仅减少了电磁干扰，还提高了系统的稳定性。通过随机调整开关频率，避免了固定频率下的谐振现象，确保系统在不同负载条件下的稳定运行。
温度补偿
温度检测：PL3326CS 内置温度检测电路，能够实时监测芯片的工作温度。
动态补偿：根据检测到的温度，PL3326CS 动态调整内部参数，确保在不同温度条件下的高精度调节。通过温度补偿算法，芯片能够在高温和低温环境下保持稳定的输出性能。

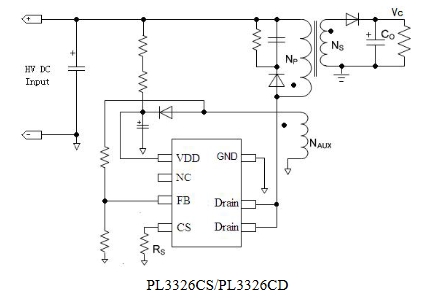

典型应用图如下所示~
高精度电流检测
逐周期电流限制：PL3326CS 通过逐周期电流限制（CCM）和不连续导通模式（DCM）的切换，实现高精度的恒流控制。在每个开关周期内，芯片检测原边电流，当电流达到设定阈值时，立即关断开关管，确保输出电流的稳定性。
动态调整：根据负载变化，PL3326CS 动态调整开关管的导通时间，确保输出电流的恒定。通过精确的电流检测和快速的响应机制，芯片能够在不同负载条件下保持高精度的恒流输出。
高精度电压检测
闭环反馈：PL3326CS 通过闭环反馈机制，实现高精度的恒压控制。芯片内部集成了高精度的电压检测电路，能够实时监测原边电压的变化。
误差放大器：通过内置的误差放大器和补偿网络，PL3326CS 动态调整开关管的导通时间和占空比，确保输出电压的稳定性。误差放大器能够快速响应电压变化，调整输出电压，确保在不同负载条件下的高精度恒压输出。
抖频技术
减少电磁干扰：抖频技术通过在开关频率上引入小幅度的随机变化，使电磁干扰的频谱分布更加均匀，从而降低峰值干扰。这不仅减少了电磁干扰，还提高了系统的稳定性。
提高系统稳定性：通过随机调整开关频率，避免了固定频率下的谐振现象，确保系统在不同负载条件下的稳定运行。抖频技术的应用，使得 PL3326CS 在高频率和高负载条件下仍能保持高精度的调节性能。
温度补偿
温度检测：PL3326CS 内置温度检测电路，能够实时监测芯片的工作温度。通过精确的温度检测，芯片能够在不同温度条件下进行动态补偿。

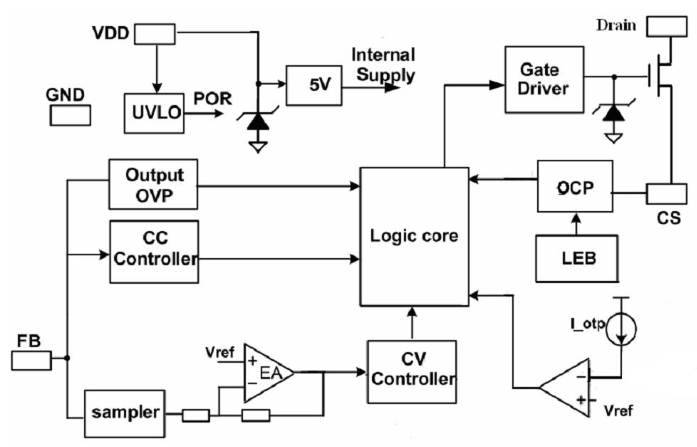

动态补偿：根据检测到的温度，PL3326CS 动态调整内部参数，确保在不同温度条件下的高精度调节。通过温度补偿算法，芯片能够在高温和低温环境下保持稳定的输出性能，确保系统的可靠性和稳定性。内部框架图如下所示~
PL3326CS 通过原边控制技术，实现了高精度的输出电压和电流调节。高精度的电流检测、高精度的电压检测、抖频技术和温度补偿等机制，显著提高了调节精度和系统稳定性。在实际应用中，这些技术的应用不仅提高了产品的性能，还确保了系统的可靠性和稳定性。通过合理设计和优化，PL3326CS 能够在多种电源应用中提供高性能的解决方案。
