在现代电子设备中，电源管理芯片扮演着至关重要的角色，它们负责将输入的电源转换为适合设备使用的稳定电压和电流。BP2865E作为一种高效的电源管理芯片，广泛应用于各种电子设备中，以提供稳定可靠的电源转换。本文将详细介绍BP2865E的工作原理及其在实际应用中的表现。

1. 芯片概述

BP2865E是一款高性能的降压型DC-DC转换器，能够将较高的输入电压转换为稳定的输出电压，以满足各种电子设备的需求。它具有高效率、低纹波、快速响应等特点，适用于多种应用场景，如移动设备、便携式电子产品、通信设备等。

2. 工作原理

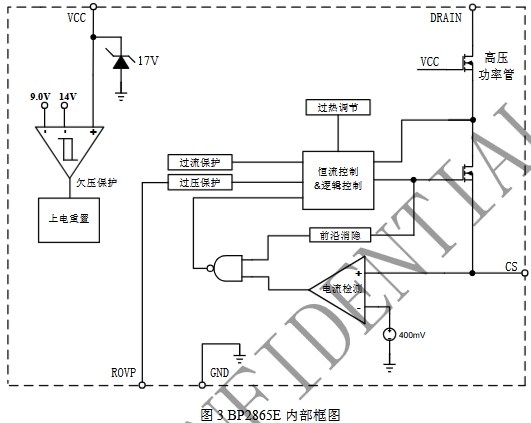

2.1 基本架构

BP2865E的基本架构包括以下几个主要部分：

    输入滤波电容：用于滤除输入电压中的高频噪声，确保输入电压的稳定性。
    功率开关：通常是一个MOSFET，负责控制电流的通断，实现电压转换。
    电感：用于存储能量，平滑输出电流，减少输出电压的纹波。
    输出滤波电容：进一步滤除输出电压中的纹波，确保输出电压的稳定性。
    反馈控制电路：监测输出电压，与参考电压进行比较，调整功率开关的占空比，以维持输出电压的稳定。

2.2 工作过程

    输入电压滤波：
        输入电压通过输入滤波电容进行滤波，去除高频噪声，确保输入电压的稳定性。

    功率开关控制：
        功率开关（MOSFET）在反馈控制电路的控制下，周期性地导通和截止。当功率开关导通时，输入电压通过电感向负载供电，同时电感存储能量；当功率开关截止时，电感释放存储的能量，继续向负载供电。

    能量存储与释放：
        电感在功率开关导通期间存储能量，在功率开关截止期间释放能量，从而平滑输出电流，减少输出电压的纹波。

    输出电压滤波：
        输出电压通过输出滤波电容进一步滤波，去除残余的纹波，确保输出电压的稳定性。

    反馈控制：
        反馈控制电路监测输出电压，与内部参考电压进行比较，生成误差信号。根据误差信号，调整功率开关的占空比，以维持输出电压的稳定。如果输出电压低于参考电压，反馈控制电路会增加功率开关的占空比，提高输出电压；反之，如果输出电压高于参考电压，反馈控制电路会减少功率开关的占空比，降低输出电压。

3. 特性与优势

3.1 高效率

BP2865E采用先进的控制算法和高效的功率开关，能够在宽输入电压范围内保持高效率。高效率不仅减少了能量损耗，还降低了芯片的发热量，提高了系统的整体性能和可靠性。

3.2 低纹波

通过精心设计的滤波电路和快速响应的反馈控制，BP2865E能够将输出电压的纹波控制在极低的水平。低纹波确保了输出电压的稳定性，适用于对电源质量要求较高的应用，如精密仪器和高性能处理器。

3.3 快速响应

BP2865E的反馈控制电路具有快速响应特性，能够迅速调整功率开关的占空比，以应对负载的快速变化。这使得芯片能够在负载突变时迅速恢复输出电压的稳定，确保设备的正常运行。

3.4 宽输入电压范围

BP2865E支持宽输入电压范围，能够适应各种不同的电源环境。无论是电池供电的便携设备，还是固定电源的工业设备，BP2865E都能提供稳定的电源转换。

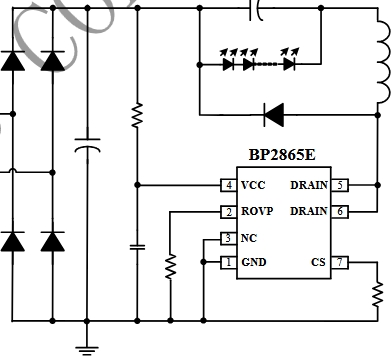

4. 典型应用图及应用场景

4.1 移动设备

在移动设备中，BP2865E能够将电池的高电压转换为处理器和外围设备所需的低电压，提供高效、稳定的电源。其高效率和低纹波特性确保了设备的长时间运行和高性能表现。

4.2 便携式电子产品

对于便携式电子产品，如智能手表、便携式音箱等，BP2865E的低功耗和高效率设计能够延长电池寿命，同时提供稳定的电源，确保设备的正常运行。

4.3 通信设备

在通信设备中，BP2865E能够提供稳定的电源，支持高速数据传输和复杂信号处理。其快速响应特性能够应对负载的快速变化，确保设备的高性能和可靠性。

5. 结论

BP2865E作为一种高效的降压型DC-DC转换器，凭借其高效率、低纹波、快速响应和宽输入电压范围等特性，成为了现代电子设备中不可或缺的电源管理芯片。无论是在移动设备、便携式电子产品还是通信设备中，BP2865E都能提供稳定、可靠的电源转换解决方案，帮助工程师和设计师构建更加高效、可靠的电子系统。选择BP2865E，就是选择了一个高性能的电源管理伙伴。
