在现代电力电子领域，驱动芯片扮演着至关重要的角色。它们不仅需要在高压环境下稳定工作，还需要具备高效的驱动能力。SA2601A芯片正是这样一款专为高压、高速驱动设计的半桥栅极驱动芯片，适用于双NMOS的功率MOSFET和IGBT。本文将详细介绍SA2601A芯片的特性、应用电路图及其典型应用。

SA2601A芯片特性

SA2601A芯片具备以下显著特性：

    悬浮绝对电压600V：这意味着芯片可以在高达600V的电压下稳定工作，适用于各种高压应用场景。
    电源电压工作范围：10.0-20.0V：这为芯片提供了广泛的电源兼容性，使其能够在不同的电源条件下工作。
    兼容3.3/5/15V输入逻辑：这种兼容性使得芯片能够适应多种输入逻辑电平，增加了其应用的灵活性。
    驱动电流：+0.3A/-0.6A（典型值）：这确保了芯片能够提供足够的驱动能力，以满足各种功率需求。
    延时匹配时间：50ns：这种快速的延时匹配能力对于需要精确控制的应用至关重要。
    集成VCC和VBS欠压保护（UVLO）：这一保护功能防止功率管在过低的电压下工作，从而提高效率和可靠性。
    SOP8封装：这种封装形式使得芯片易于集成到各种电路设计中。

SA2601A芯片应用电路图

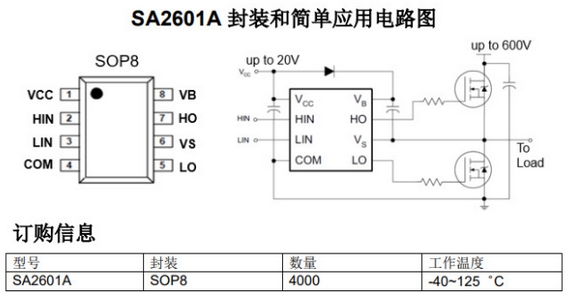

SA2601A芯片的应用电路图展示了其在实际应用中的连接方式。电路图包括以下几个关键部分：

    电源输入（VCC）：提供芯片所需的电源电压。
    输入信号（HIN, LIN）：接收控制信号，以驱动上管和下管。
    输出信号（HO, LO）：控制连接到负载的功率MOSFET和IGBT。
    保护电路：包括VCC和VBS欠压保护，确保芯片在安全电压范围内工作。

电路图还展示了如何将SA2601A芯片与外部元件（如电阻、电容）连接，以实现最佳的性能和保护。

SA2601A芯片典型应用

SA2601A芯片适用于多种电力电子应用，包括：

    马达驱动：用于控制和驱动各种类型的电动机。
    逆变器电源：在太阳能逆变器和不间断电源（UPS）中使用。
    LLC电源：在谐振式开关电源中应用，提供高效的能量转换。

这些应用展示了SA2601A芯片在高压、高速驱动领域的广泛应用潜力。

结论

SA2601A芯片以其卓越的性能和广泛的应用范围，成为高压、高速驱动领域的一个有力竞争者。其内置的保护功能和灵活的输入逻辑兼容性，使其在各种电力电子应用中都能表现出色。无论是在马达驱动、逆变器电源还是LLC电源中，SA2601A都能提供稳定、高效的驱动能力，是电力电子设计师的理想选择。
