在现代电子设备中，电源管理芯片扮演着至关重要的角色。它们不仅决定了设备的能效表现，还直接影响到系统的稳定性和可靠性。LP8773H作为一款高性能的第二代准谐振PWM控制器，凭借其独特的“数字抖频监控”技术和多模式工作方式，成为电源管理领域的佼佼者。本文将深入探讨LP8773H芯片的这两项核心技术，揭示其如何为电源系统带来更高的效率和更低的功耗。

“数字抖频监控”技术：优化EMI性能与系统稳定性

在电源系统中，电磁干扰（EMI）一直是工程师面临的重大挑战之一。传统的准谐振（QR）控制器在固定负载下会产生固定的PWM频率，这不仅容易导致电磁干扰问题，还可能影响系统的稳定性。LP8773H芯片通过引入“数字抖频监控”技术，有效解决了这一问题。

（一）抖频技术的原理

“数字抖频监控”技术的核心在于通过数字方式动态调整PWM频率。与传统固定频率的QR控制器不同，LP8773H芯片在所有工作模式下都会引入抖频功能。其抖频范围设计为±4%，这意味着PWM频率会在一个较小的范围内随机变化。这种变化不仅打破了固定频率带来的谐波干扰，还通过随机性降低了电磁干扰的强度，从而显著优化了EMI性能。

（二）监控功能的智能化

除了抖频功能外，LP8773H的“数字抖频监控”技术还具备智能化的监控能力。芯片内置数字计数器，能够根据负载的变化自动选择和锁定谷底。当负载较轻时，系统频率会在最高限制频率（80kHz）和最低限制频率（52kHz）之间动态调整。通过这种方式，LP8773H能够在不同负载条件下始终保持最优的工作频率，从而提高系统的整体效率。

（三）对系统稳定性的影响

“数字抖频监控”技术不仅优化了EMI性能，还增强了系统的稳定性。通过动态调整频率，LP8773H能够更好地应对输入电压波动和负载变化，减少了因频率固定而导致的系统不稳定现象。这种技术的应用使得LP8773H在复杂的电源环境中表现出色，特别适合对电磁干扰敏感的应用场景。

多模式工作方式：适应不同负载条件的智能切换

LP8773H芯片的另一大亮点是其多模式工作方式。这种设计使得芯片能够根据不同的负载条件自动切换工作模式，从而在各种情况下都能保持最高的效率和最低的功耗。

（一）满载时的CCM模式与QR模式

在满载条件下，LP8773H芯片会根据输入电压的不同自动选择工作模式。当输入电压较低时，芯片工作于连续导通模式（CCM），此时最小频率限制为52kHz。CCM模式适用于大功率输出场景，能够有效提高系统的功率密度。而当输入电压较高时，芯片则切换到准谐振模式（QR模式），最大频率限制为80kHz。QR模式在高输入电压下表现出色，能够进一步优化系统的效率。

（二）轻载时的“数字频率监控”模式

当负载减轻时，LP8773H进入“数字频率监控”模式。在这种模式下，系统频率会在最高限制频率和最低限制频率之间动态调整。芯片通过内置的数字计数器选择和锁定谷底，从而实现高效的功率转换。这种模式特别适合轻载或小功率输出场景，能够显著降低系统的功耗。

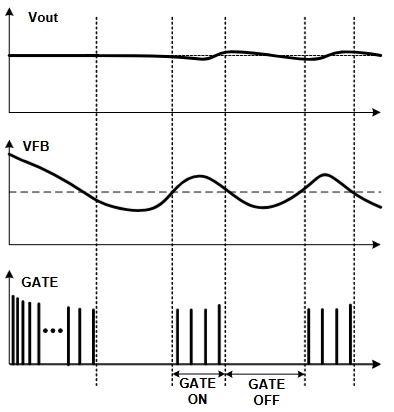

（三）突发模式：极致的低功耗表现

当负载进一步减小至接近空载时，LP8773H会切换到突发模式。在这种模式下，芯片通过交替控制开关的开启和关闭，进一步降低开关损耗。LP8773H在突发模式下的待机功耗可以低至100mW以下，这一特性使其在节能方面表现出色，特别适合对功耗要求极高的应用场景。

综合优势与应用场景

LP8773H芯片的“数字抖频监控”技术和多模式工作方式为其带来了显著的综合优势。首先，抖频技术优化了EMI性能，使得电源系统能够更好地满足严格的电磁兼容性标准。其次，多模式工作方式使得芯片能够在不同负载条件下始终保持最优的工作状态，从而提高了系统的整体效率和可靠性。

LP8773H适用于多种应用场景，包括小家电电源、USB充电器、适配器等。其高性能和低功耗的特点使其成为理想的电源管理解决方案，特别适合对能效和电磁干扰有严格要求的设备。

总结

LP8773H芯片凭借其“数字抖频监控”技术和多模式工作方式，为电源管理领域带来了创新的解决方案。通过动态调整PWM频率和智能切换工作模式，LP8773H不仅优化了EMI性能，还显著提高了系统的效率和可靠性。在现代电子设备对能效和电磁兼容性要求日益严格的情况下，LP8773H无疑为工程师提供了一个理想的电源管理选择。
