在现代电子设备中，电源管理是确保设备稳定运行的关键环节之一。无论是家用电器、计算机系统，还是通信和工业控制领域，都需要高效、可靠的电源模块来提供稳定的电力支持。晶丰明源推出的BPA8604D隔离电源参考设计，凭借其卓越的性能和广泛的应用领域，成为了众多工程师和设计师的首选方案。

产品特点：集成化与高效能的完美结合

BPA8604D是一款高度集成的电源管理芯片，其设计充分考虑了现代电源系统对高效能、低功耗和高可靠性的需求。首先，该芯片集成了700V高压MOSFET，这一特性使得BPA8604D能够在宽电压范围内稳定工作，无需额外的高压启动电路，大大简化了电源设计的复杂性。同时，它还集成了高压启动和自供电电路，进一步优化了电源的启动过程，降低了启动功耗。

低待机功耗是BPA8604D的另一大亮点。在当今节能环保的大趋势下，低功耗设计对于延长设备的使用寿命和降低能源消耗具有重要意义。BPA8604D通过内置的软启动功能和优化的控制算法，能够在设备待机时显著降低功耗，同时保证电源的快速响应能力，确保设备能够在短时间内恢复工作状态。

此外，BPA8604D还具备优异的动态响应速度，能够在负载快速变化时迅速调整输出电压，避免输出过冲现象。这对于需要快速响应负载变化的设备来说至关重要，例如在通信设备中，快速的动态响应可以确保信号的稳定传输，避免因电源波动而导致的通信中断。

应用领域：广泛覆盖多种电子设备

BPA8604D的高性能使其能够广泛应用于多种电子设备中。在家用电器领域，它可作为辅助电源，为智能家电提供稳定的电力支持。例如，在智能冰箱中，BPA8604D可以为控制板和传感器提供稳定的12V电源，确保冰箱的智能控制系统能够正常运行，实现精准的温度控制和节能管理。

在计算机系统中，BPA8604D同样发挥着重要作用。它可以作为PC待机电源，为计算机在待机状态下提供必要的电力，同时在开机瞬间快速响应，为系统启动提供稳定的电源支持。这种高效的电源管理能力，不仅提高了计算机的启动速度，还降低了待机功耗，延长了电源模块的使用寿命。

在通信和工业控制领域，BPA8604D的应用更是不可或缺。通信基站和工业自动化设备通常需要长时间稳定运行，对电源的可靠性和稳定性要求极高。

BPA8604D的隔离设计和低功耗特性使其能够满足这些设备的严格要求，为通信模块和工业控制器提供稳定的电源，确保设备在复杂的工作环境下能够正常运行，减少因电源故障而导致的设备停机时间。

此外，BPA8604D还可应用于适配器和充电器中，为各种电子设备提供高效的充电解决方案。其稳定的输出电压和快速的动态响应能力，能够确保充电过程的安全性和高效性，延长设备的电池寿命。

电路及实物图：简洁高效的设计理念

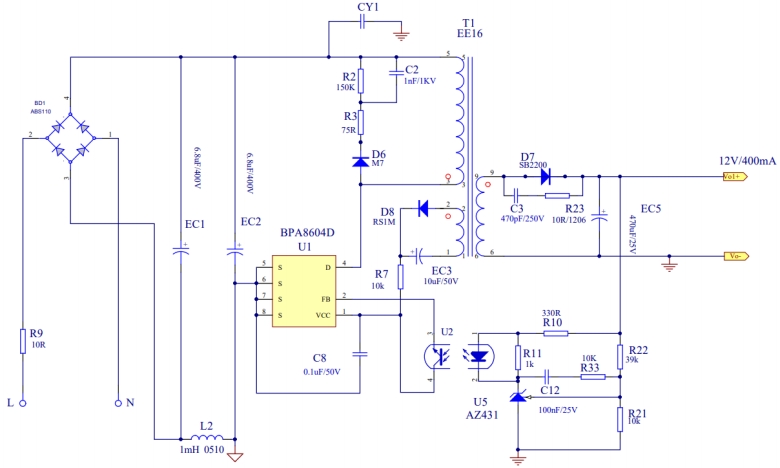

BPA8604D的电路设计简洁而高效，充分体现了其高度集成化的特点。从电路图中可以看出，整个电源电路主要由输入滤波、整流桥、变压器、反馈电路和输出滤波等部分组成。输入滤波部分采用了电解电容和贴片电容的组合，能够有效滤除输入电压中的高频噪声，为后续电路提供稳定的输入电压。

整流桥采用了ABS210型号的2A1KV整流桥，能够承受较高的输入电压，确保电路在宽电压范围内的正常工作。变压器是整个电源电路的核心部件，其绕组参数和绕线方式经过精心设计，以实现高效的能量转换和稳定的输出电压。反馈电路采用了光耦和AZ431组成的反馈环路，能够精确地控制输出电压，确保其在不同负载条件下的稳定性。

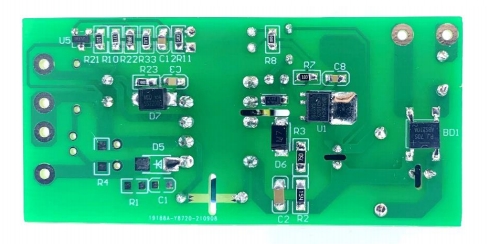

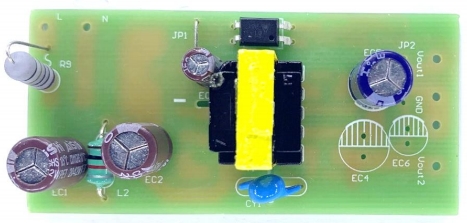

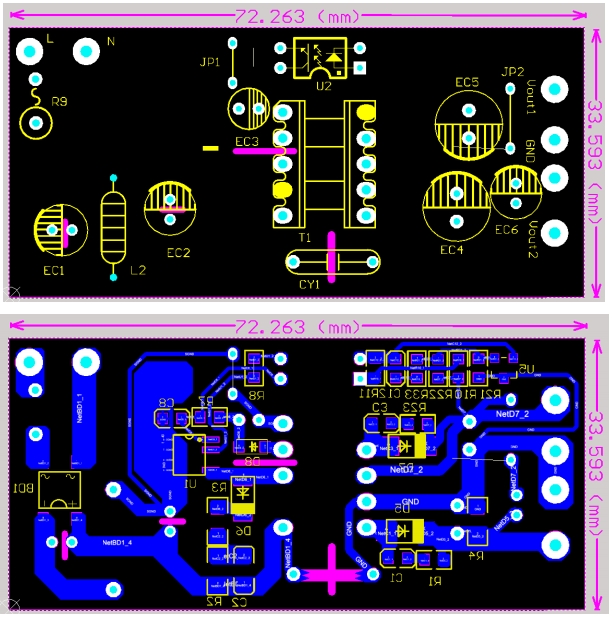

实物图展示了BPA8604D电源模块的紧凑结构和简洁布局。整个电路板采用了单面板设计，尺寸仅为72mm×33.5mm，适合安装在空间有限的设备中。电路板上的元件布局合理，走线清晰，便于生产制造和维修。通过实物图，我们可以直观地感受到BPA8604D电源模块的高效能和可靠性，其简洁的设计理念和精湛的制造工艺，使其成为了现代电源设计的典范之作。

综上所述，BPA8604D隔离电源参考设计凭借其集成化、高效能的产品特点，广泛的应用领域以及简洁高效的电路设计，在电源管理领域展现出了强大的竞争力。随着电子设备的不断发展和对电源性能要求的不断提高，BPA8604D必将在未来的电源市场中发挥更加重要的作用，为各种电子设备提供稳定可靠的电力支持。
