在现代电子设备的电源管理领域，一款性能卓越、功能全面的芯片对于确保设备的稳定运行和高效能量转换至关重要。SZ2525X 正是这样一款备受瞩目的芯片，它以其独特的设计和出色的性能，在众多电源管理芯片中脱颖而出，成为众多电子设备制造商的首选。
SZ2525X 是一款专为充电器和适配器设计的恒压、恒流原边反馈谷底导通控制芯片。它采用先进的电路设计，能够有效补偿输出电流在输出线上的损耗压降，从而确保输出电压的稳定性和准确性。这种输出线损补偿技术是 SZ2525X 的一大亮点，它使得芯片在各种负载条件下都能保持优异的性能表现。
SZ2525X 的电气参数经过精心设计，以满足不同应用场景的需求。其 VCC 启动电压在 13.5V 至 15.5V 之间，欠压保护阈值为 4.1V 至 5.1V，过压保护值则高达 22V 至 26V，确保芯片在各种电压条件下都能安全稳定地工作。在电流采样方面，恒流时电流检测阈值为 490mV 至 510mV，轻载时电流检测阈值为 240mV，能够精确地检测和控制输出电流。此外，芯片的 VCC 工作电流仅为 800uA，启动电流更是低至 1uA，这使得 SZ2525X 在待机功耗方面表现出色，能够满足小于 75mW 的待机功耗要求。
SZ2525X 内置了多种保护功能，为电路的安全运行提供了全方位的保障。它具备开路保护、短路保护、过压保护、欠压保护以及过温保护等功能。其中，过温保护阈值为 138℃，过温恢复阈值为 123℃，确保芯片在高温环境下也能安全工作。这些保护功能不仅提高了芯片的可靠性，也延长了其使用寿命，使得 SZ2525X 成为一款值得信赖的电源管理芯片。

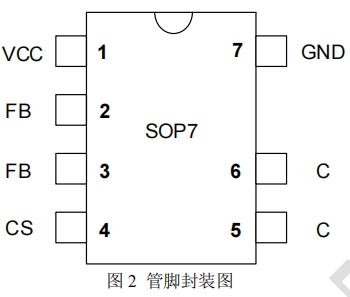

SZ2525X 采用 SOP7 封装，这种封装形式具有体积小、散热性能好等优点，非常适合应用于空间有限的电子设备中。其封装尺寸精确，引脚布局合理，便于在 PCB 上进行安装和布线。此外，芯片的管脚设计也充分考虑了实际应用的需求，例如 VCC 管脚需要就近接旁路电容，以确保电源的稳定供应；CS 管脚用于电流采样，能够精确地检测输出电流；FB 管脚则用于反馈电压输入，通过与内部基准电压的比较来实现恒压控制。

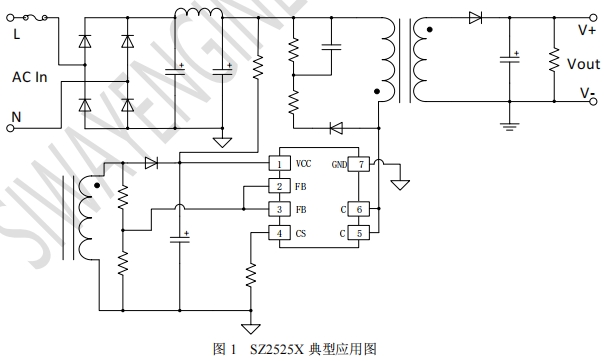

SZ2525X 在手机、无绳电话、PDA、MP3 等便携式设备的适配器中有着广泛的应用。这些设备通常对电源的稳定性和效率要求较高，而 SZ2525X 的恒压、恒流特性以及低待机功耗正好满足了这一需求。通过精确的电流和电压控制，SZ2525X 能够为设备提供稳定的充电电流和电压，确保设备能够快速、安全地充电，同时在待机状态下也能最大限度地降低能耗。
在 LED 照明领域，SZ2525X 也发挥着重要作用。LED 驱动电源需要精确的电流控制以保证 LED 的亮度稳定和寿命延长，而 SZ2525X 的恒流控制功能能够很好地满足这一要求。此外，其内置的保护功能还可以防止 LED 驱动电源在过载、短路等异常情况下损坏，提高了整个照明系统的可靠性和安全性。
对于传统的线性电源和 RCC 开关电源，SZ2525X 可以作为升级换代的理想选择。它不仅能够提高电源的效率和稳定性，还能在不增加过多成本的情况下实现多种保护功能。通过采用 SZ2525X，可以将传统的电源系统升级为更加高效、可靠的现代电源系统，从而提升整个电子设备的性能和竞争力。

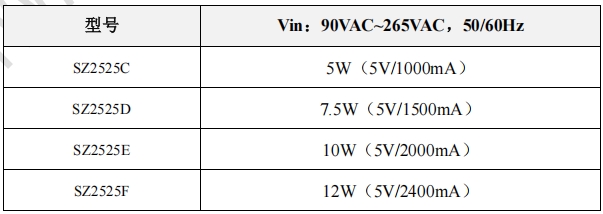

SZ2525X 系列芯片根据不同的功率需求和应用场景，推出了多种型号，如 SZ2525C、SZ2525D、SZ2525E 和 SZ2525F 等。这些型号在输入电压范围、输出功率以及封装形式等方面略有差异，但都具备 SZ2525X 核心的恒压、恒流控制和保护功能。例如，SZ2525C 适用于 5W（5V/1000mA）的电源应用，而 SZ2525F 则适用于 12W（5V/2400mA）的电源应用。用户可以根据实际需求选择合适的型号，以实现最佳的电源管理效果。
SZ2525X 以其卓越的性能、丰富的功能和广泛的适用性，成为了电源管理芯片领域的一颗明珠。它不仅能够满足各种电子设备对电源稳定性和效率的高要求，还能通过多种保护功能确保电路的安全运行。无论是在便携式设备适配器、LED 驱动电源还是传统电源的升级换代中，SZ2525X 都展现出了强大的优势和潜力。随着电子技术的不断发展和创新，SZ2525X 必将在未来的电源管理领域发挥更加重要的作用，为电子设备的高效、稳定运行提供坚实的保障。
