在当今电子设备快速发展的时代，电源管理技术的创新与优化显得尤为重要。随着全球对节能环保的要求不断提高，电子设备的电源解决方案不仅要满足高效、稳定的性能需求，还需符合严格的能效标准。

辉芒微推出的FT8395HB2+FT8371B六级能效设计，正是在这样的背景下应运而生。这款设计以其卓越的性能、超低待机功耗、高效率以及出色的电磁兼容性（EMI），为5V2.4A充电器和适配器市场提供了一种极具竞争力的解决方案。本文将详细介绍该设计的核心技术、性能测试结果以及其在实际应用中的优势。

1.简介

原边主芯片 FT8395xx 是一款高度集成的原边反馈控制芯片，包含了许多功能，这些功能有效地提高了小功率反激变换器性能。原边反馈的拓扑结构简化了电路设计，降低了物料成本。通过芯片内部的抖频技术，使得EMI 处理更加简单。所以，与传统线性变压器设计电路比较，成品体积小，重量轻。

这款原边反馈控制芯片工作在脉冲频率调制(PFM)模式下，负载越轻，频率越小；所以轻载时系统的功耗很小。启动电流最大为 3uA；所以可以使用很大的启动电阻从而提高了节能效果。


这款原边控制芯片同时也提供了非常多的保护功能。FB 引脚配置了输入欠压锁定。每一周期的峰值电流限制和恒流控制保证了在重载下的过流保护。芯片具有过温保护功能，当芯片温度超过 150 度时能迅速关断，当温度下降 10 度，异常状况解除后能及时重启。

副边 FT8371B 是一款高性能的同步整流芯片，内部集成同步整流 MOS，适用于隔离型的 DCM 和 QR 模式应用，适用于充电器/适配器中对高效率的需求场合，外围电路超级简单(外围无需任何元件) ，成本低、效率高。

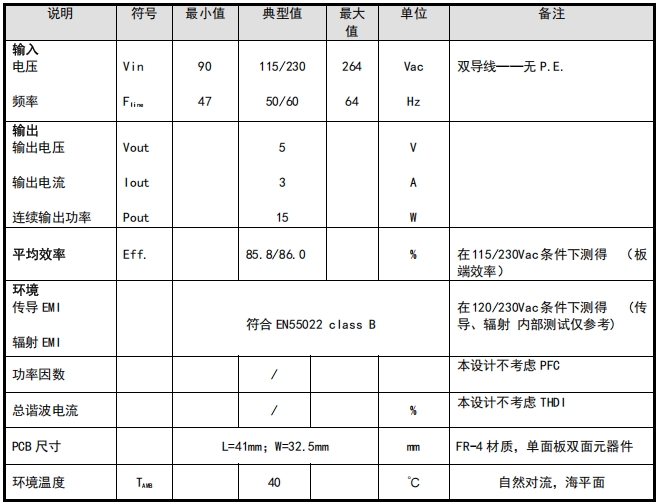

2.电源规格

下表给出的是设计的最低可接受指标，实际性能在后续的测试结果部分给出。

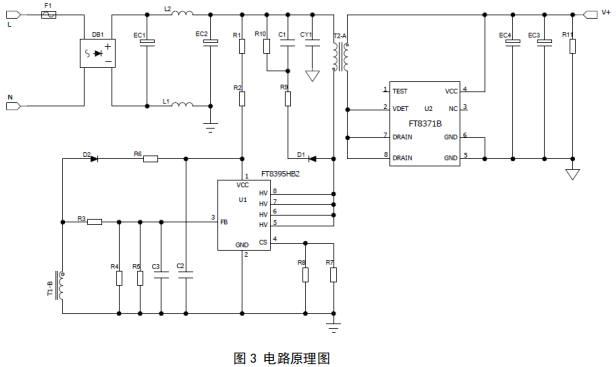

3.电路原理图

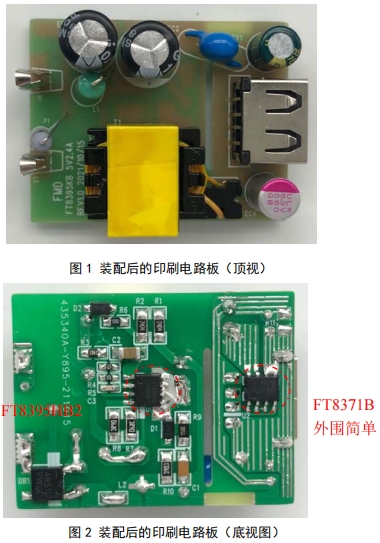

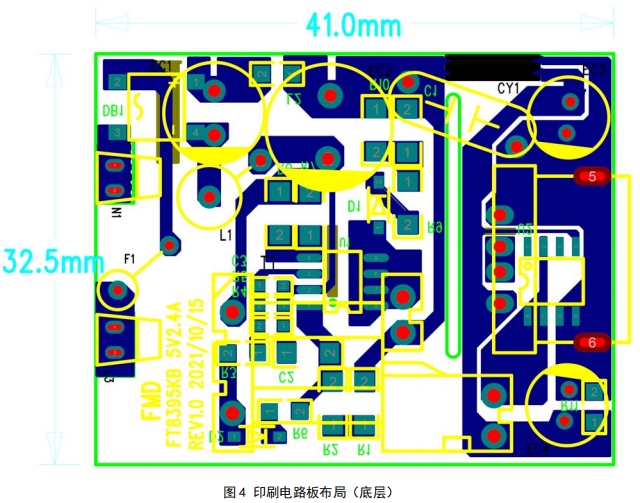

4.PCB布局

1.2mm 的 PCB 厚度
单面板双面元件:分立插件位于 PCB 顶层， SMD 元件位于底层

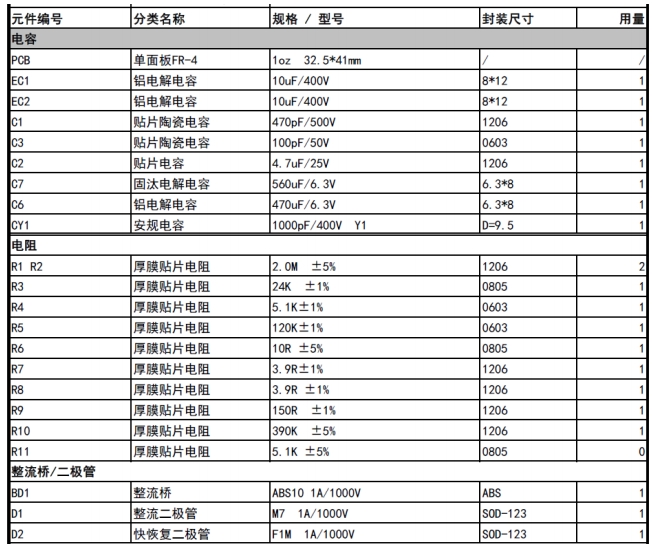

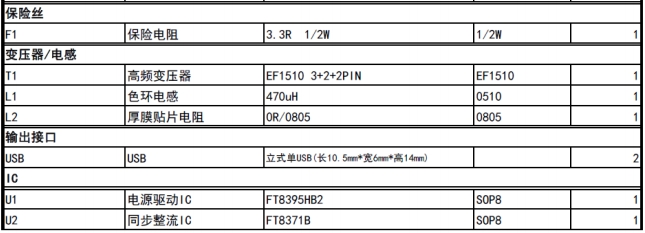

5.物料清单

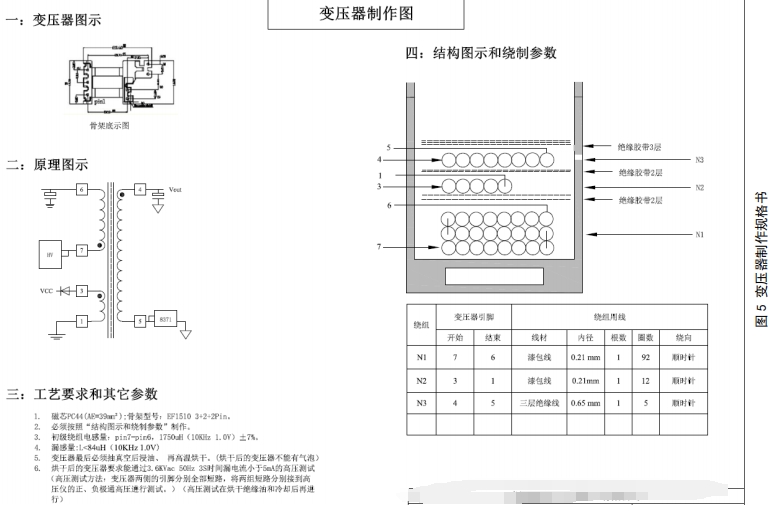

6.变压器规格

以上为部分LP3669FS+SS560 12V1A设计测试报告，如果需要完整的测试报告，可私信三佛科技官网右侧在线客服~

综上所述，FT8395HB2+FT8371B六级能效设计凭借其全面优化的电路架构、高效的能量转换、超低的待机功耗以及出色的电磁兼容性，为5V2.4A充电器和适配器市场提供了一种理想的电源解决方案。
