在现代电子设备中，电源管理芯片是确保设备稳定运行的核心部件之一。随着技术的不断进步，市场对电源管理芯片的要求也越来越高，不仅需要其具备高效、稳定的性能，还需要在设计上更加简洁、成本更低。LP3717BSH，作为芯茂微推出的一款8W/12W极简化自供电原边反馈控制芯片，以其高度集成化的设计和卓越的性能，成为了众多电源设计工程师的理想选择。

芯片概述

LP3717BSH是一款专为隔离型适配器和充电器设计的高度集成自供电原边反馈控制芯片。它通过极简的外围设计，实现了高效、稳定的电源管理。该芯片适用于12W以下的隔离方案，能够通过外置电阻调节原边峰值电流，并通过变压器的原副边匝比设置输出恒流点。此外，LP3717BSH还具备多种保护功能，如VCC钳位/欠压保护、FB脚上电阻开路保护、输出短路保护、输出过压保护以及过温保护等，确保了系统的安全运行。

芯片特点

（一）集成化设计

LP3717BSH内置启动电路，无需外部启动电阻，极大地简化了外围电路设计。同时，采用自供电技术取消了辅助绕组VCC供电二极管，进一步降低了系统成本。这种高度集成化的设计不仅减少了PCB板的面积，还提高了系统的可靠性和稳定性。

（二）高效能与低功耗

该芯片具备极低的待机功耗，这使得其在节能方面表现出色。在待机模式下，芯片的功耗极低，符合现代电子设备对节能的严格要求。此外，LP3717BSH采用专利的电流驱动技术，有效降低了温升，提高了电源转换效率，确保了在高负载条件下的稳定运行。

（三）先进的保护功能

LP3717BSH集成了多种保护功能，包括VCC钳位/欠压保护、FB脚上电阻开路保护、输出短路保护、输出过压保护以及过温保护等。这些保护功能能够有效防止电源在异常工作条件下受到损坏，确保系统的安全运行。例如，当输出电压超过设定的过压保护阈值时，芯片会立即触发保护机制，切断电源输出，防止设备损坏。

（四）输出线损补偿技术

为了实现更好的输出电压调整率，LP3717BSH内置了输出线缆补偿功能。通过设定FB外置上偏电阻的值，可以调节输出线缆补偿值，有效补偿输出电流在输出线上的损耗压降。这一技术的应用，使得电源在长距离传输时仍能保持稳定的输出电压，提高了电源的适应性和可靠性。

应用领域

LP3717BSH适用于多种应用场景，包括适配器、充电器、LED驱动电源、线性电源和RCC开关电源的升级换代以及其他辅助电源等。其高度集成化的设计和多种保护功能，使其能够在各种复杂的工作环境中稳定运行，满足不同设备对电源性能的要求。

典型应用电路

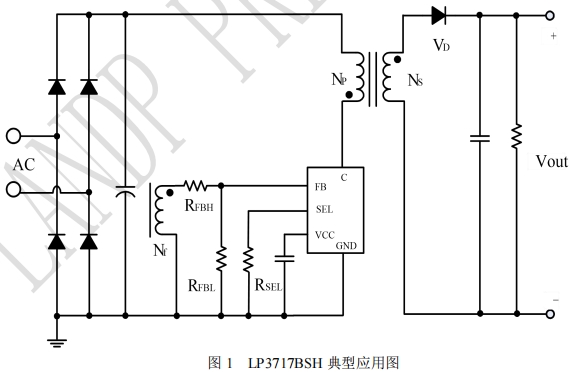

LP3717BSH的典型应用电路如下图所示：

在该电路中，输入电压通过变压器传递到次级，LP3717BSH通过反馈脚FB检测输出电压的变化，并根据检测结果调整峰值电流，从而实现对输出电压和电流的精确控制。这种设计不仅简化了电路结构，还提高了系统的响应速度和稳定性。

封装与PCB设计

LP3717BSH采用SOP8L封装形式，这种封装方式具有良好的散热性能和较高的集成度。在PCB设计时，需要注意以下几点：

    VCC旁路电容需要紧靠芯片VCC和GND引脚，以减少寄生电感和电容的影响。
    SEL脚的电阻需要紧靠芯片SEL和GND引脚，确保信号的稳定传输。
    接到FB脚的分压电阻必须靠近FB引脚，且节点要远离变压器原边绕组的动点，以减少干扰。
    适当增加C引脚的铺铜面积，以提高芯片的散热性能。

总结

LP3717BSH作为芯茂微推出的一款8W/12W极简化自供电原边反馈控制芯片，以其高度集成化的设计、高效能与低功耗、先进的保护功能以及输出线损补偿技术等显著特点，在电源管理领域展现出了强大的应用优势。它不仅简化了电源设计，降低了系统成本，还提高了电源的可靠性和稳定性，是现代电子设备中理想的电源管理解决方案。随着电子设备市场的不断发展，LP3717BSH必将在更多领域发挥重要作用，为用户提供更加高效、稳定的电源支持。
