在现代电子设计中，离线式功率开关作为电源转换的关键组件，其性能和稳定性对整个系统的运行至关重要。FT8440A与FT8440AB作为辉芒微推出的高精度、高效率、低成本离线式功率开关，凭借其集成的高压启动电路、高压功率开关以及多种保护功能，成为众多设计工程师的理想选择。本文将深入探讨FT8440A与FT8440AB的型号定义、管脚功能以及PCB布局注意事项，旨在为电子设计工程师提供详尽的应用指南。

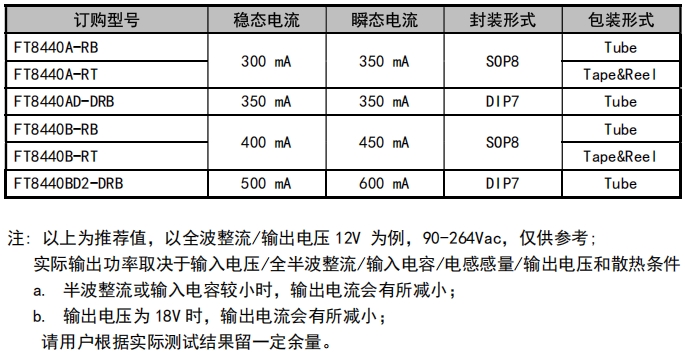

FT8440A与FT8440AB系列提供了多种型号选择，以满足不同应用场景的需求。这些型号主要根据稳态电流、瞬态电流、封装形式以及包装形式进行区分。以下是详细的型号定义与订购信息：
这些型号的稳态电流和瞬态电流参数确保了在不同负载条件下的稳定运行，而SOP8和DIP7封装形式则提供了灵活的PCB设计选择。设计工程师可以根据具体的应用需求和PCB布局要求，选择合适的封装形式和包装方式。

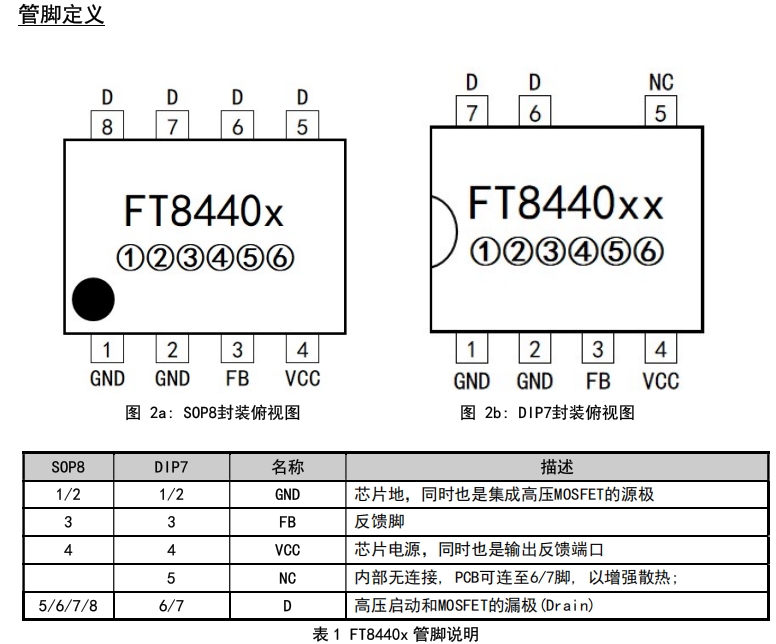

了解管脚功能是正确使用FT8440A系列与FT8440B系列的基础。以下是两种封装形式的管脚定义：
| 管脚编号 | 名称 | 功能描述 |
|---|---|---|
| 1/2 | GND | 芯片地，同时也是集成高压MOSFET的源极 |
| 3 | FB | 反馈脚，用于设定输出电压 |
| 4 | VCC | 芯片电源，同时也是输出反馈端口 |
| 5 | NC | 内部无连接，PCB可连至6/7脚，以增强散热 |
| 6/7/8 | D | 高压启动和MOSFET的漏极 |
| 管脚编号 | 名称 | 功能描述 |
|---|---|---|
| 1/2 | GND | 芯片地，同时也是集成高压MOSFET的源极 |
| 3 | FB | 反馈脚，用于设定输出电压 |
| 4 | VCC | 芯片电源，同时也是输出反馈端口 |
| 5 | NC | 内部无连接，PCB可连至6/7脚，以增强散热 |
| 6/7 | D | 高压启动和MOSFET的漏极 |
良好的PCB布局不仅能够确保FT8440A与FT8440AB的稳定运行，还能提高系统的EMI性能和散热效果。以下是PCB布局的关键注意事项：
功率环路是PCB设计中的关键部分，其设计直接影响到电源模块的效率和稳定性。功率环路包括电感充电环路和电感放电环路。在设计时，应尽量缩短功率环路的连线长度，减小环路面积，以降低寄生电感和电容的影响。同时，功率环路的走线应尽量粗，以降低线路电阻，减少功率损耗。例如，电感充电环路由输入电容正极、IC的Drain脚、IC的GND脚、功率电感、输出电容和输入电容负极组成；电感放电环路由功率电感、输出电容和续流二极管组成。
反馈环路的稳定性对输出电压的精度至关重要。反馈环路应尽量放在主功率回路的外面，缩短反馈环路的走线长度，避免从功率器件底部穿过，以减少高频杂波的干扰。反馈环路的输出电压取样点应放在输出电容正极，FB采样电阻和滤波电容应尽量靠近IC，远离功率电感。此外，反馈环路的地应与IC GND单点连接，避免与功率地共线，以减少地线噪声的干扰。
电磁干扰（EMI）是电源模块设计中需要重点关注的问题。为了提高EMI性能，应尽量使L/N线及EMI π型滤波器远离功率电感。合理布局EMI滤波元件，可以有效减少高频干扰信号的传播，提高系统的抗干扰能力。
散热设计对于确保芯片在高功率运行时的稳定性至关重要。适当增加IC Drain脚的铜箔面积，可以有效提高IC的散热性能。在设计PCB时，应考虑芯片的散热需求，合理布局散热路径，确保芯片在高功率运行时不会因过热而损坏。
