在现代电源设计中，随着电子设备对电源性能要求的不断提高，电源芯片的设计也愈发注重高效率、高集成度和高可靠性。LP3717BTT作为一款由芯茂微推出的5V3A极简化自供电原边反馈控制芯片，凭借其创新的设计理念和卓越的性能表现，为电源设计工程师提供了一个高效、可靠的解决方案。本文将深入解析LP3717BTT的核心特性、工作原理及其在实际应用中的优势。
LP3717BTT是芯茂微推出的一款高性能自供电原边反馈控制芯片，专为满足5V3A电源需求而设计。该芯片采用SOP-8封装形式，具有极简化的电路设计和高度集成的特点，能够显著简化电源设计流程，降低设计成本，同时提高系统的可靠性和稳定性。LP3717BTT以其高效率、低待机功耗和完善的保护功能，成为现代电源设计的理想选择。
LP3717BTT的核心特性如下：
极简化设计：采用自供电原边反馈控制技术，无需次级反馈电路，极大地简化了电路设计，减少了外部元件数量。
高效率：在5V3A的输出条件下，能够实现超过85%的转换效率，显著降低能量损耗，提高电源的整体性能。
低待机功耗：在无负载情况下，待机功耗极低，小于50mW，符合现代节能标准。
宽输入电压范围：支持85Vac~265Vac的宽输入电压范围，适应不同地区的电网电压，增强了电源的通用性。
完善的保护功能：内置过流保护（OCP）、短路保护（SCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）等多种保护功能，确保电源在各种异常情况下都能安全运行。
自供电功能：内置自供电电路，无需外部辅助电源，进一步简化了电路设计。
高集成度：采用SOP-8封装，集成了多种功能模块，减少了PCB面积，降低了成本。

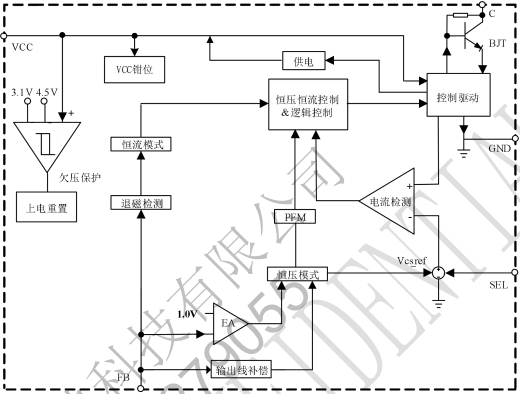

LP3717BTT的工作原理基于自供电原边反馈控制技术。该技术通过检测原边电压和电流的变化，间接获取输出电压和电流的信息，从而实现对输出的精准控制。以下是其工作原理的详细解析：
在电源启动时，LP3717BTT通过内置的高压启动电路从输入电压中获取启动电流，启动内部的控制逻辑。启动完成后，芯片进入正常工作状态，通过原边反馈机制维持稳定的输出。
LP3717BTT采用原边反馈控制技术，通过检测原边电压和电流的变化，间接获取输出电压和电流的信息。具体来说，芯片内部的反馈电路会根据原边电压和电流的变化，调整开关频率和占空比，从而实现对输出电压和电流的精准控制。这种反馈机制不仅简化了电路设计，还提高了系统的动态响应速度。
LP3717BTT内置多种保护功能，确保电源在各种异常情况下都能安全运行：
过流保护（OCP）：当输出电流超过设定值时，芯片会立即关闭开关管，保护电源免受过流损坏。
短路保护（SCP）：当输出端发生短路时，芯片会迅速检测到异常并关闭开关管，防止短路电流对电源和负载造成损坏。
过压保护（OVP）：当输出电压超过设定值时，芯片会关闭开关管，保护负载免受过高电压的损坏。
欠压保护（UVP）：当输入电压低于设定值时，芯片会关闭开关管，防止电源在低电压下工作，保护电源和负载的安全。
过温保护（OTP）：当芯片温度超过设定值时，芯片会关闭开关管，防止因高温导致的损坏。
LP3717BTT凭借其卓越的性能和极简化的电路设计，在多种应用场景中得到了广泛应用。以下是一些典型的应用案例：
在USB充电器中，LP3717BTT能够提供稳定的5V3A输出，满足智能手机、平板电脑等设备的充电需求。其高效率和低待机功耗特性，使得充电器在长时间使用过程中能够保持较低的发热量，提高了充电器的可靠性和使用寿命。同时，宽输入电压范围确保了充电器在不同国家和地区都能正常使用，增强了产品的通用性。
在笔记本电脑适配器中，LP3717BTT能够提供稳定的5V3A输出，满足笔记本电脑的充电需求。其自供电功能和原边反馈控制技术，简化了适配器的电路设计，降低了成本，同时提高了适配器的动态响应速度和可靠性。多种保护功能确保了适配器在各种使用场景下都能安全可靠地工作，有效保护了笔记本电脑免受充电过程中的损坏。
在LED驱动电源中，LP3717BTT能够提供稳定的5V3A输出，满足LED灯珠的驱动需求。其高效率和低待机功耗特性，使得LED驱动电源在长时间使用过程中能够保持较低的发热量，提高了电源的可靠性和使用寿命。原边反馈控制技术能够快速响应负载变化，保持输出电压的稳定，确保LED灯珠在不同负载和输入电压下都能保持稳定的亮度和色温。

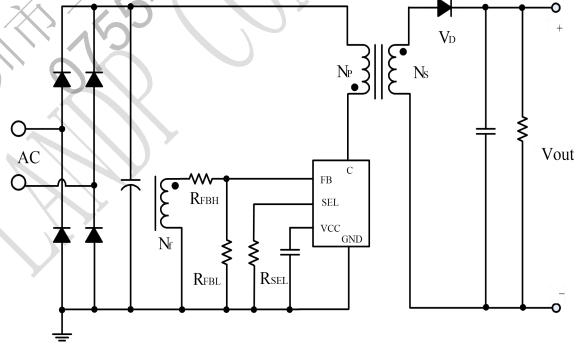

典型应用图如下：
通过对LP3717BTT的性能测试，可以全面评估其各项性能指标是否符合设计要求。以下是对其主要性能指标的测试结果分析：
在5V3A的输出条件下，LP3717BTT的转换效率超过85%，显示出极高的能量转换效率。这表明该芯片在能量转换过程中损耗极低，能够将大部分输入能量转化为有效的输出能量，提高了电源的整体性能，降低了能耗。
在无负载情况下，LP3717BTT的待机功耗极低，小于50mW。这符合现代节能标准，有助于降低设备在待机状态下的能耗，延长设备的使用寿命，同时也减少了对环境的影响。
在不同输入电压和负载条件下，LP3717BTT的输出电压保持稳定，波动范围极小。这表明该芯片具有良好的稳压性能，能够为负载设备提供稳定的电压，确保设备的正常运行。
在负载快速变化的情况下，LP3717BTT能够快速响应，保持输出电压的稳定。这表明该芯片具有良好的动态响应性能，能够适应负载设备的快速变化需求，确保设备的稳定运行。
在各种异常情况下，LP3717BTT的保护功能能够迅速启动，保护电源和负载的安全。例如，在过流、短路、过压、欠压和过温等情况下，芯片能够立即关闭开关管，防止损坏。
LP3717BTT作为一款5V3A极简化自供电原边反馈控制芯片，凭借其高效率、低待机功耗、极简化的电路设计和完善的保护功能，为电源设计工程师提供了一个高效、可靠的解决方案。其在USB充电器、适配器和LED驱动电源等应用场景中的卓越表现，充分展示了其在现代电源设计中的巨大优势。随着电子设备对电源性能要求的不断提高，LP3717BTT必将成为电源设计领域的首选芯片之一，为各类电子设备提供高效、稳定的电源支持。
