在当今电子技术飞速发展的时代，各种电子设备对功率半导体器件的性能要求越来越高。其中，MOSFET（金属氧化物半导体场效应晶体管）作为一种重要的功率器件，被广泛应用于众多领域。而CMP50N20，这款200V N沟道MOSFET，凭借其卓越的性能和广泛的应用范围，成为了众多工程师和设计师的首选之一。
CMP50N20是一款高性能的200V N沟道MOSFET，它采用了先进的沟槽技术与设计，能够提供出色的导通电阻（RDS(ON)）。这款器件的主要特点包括快速开关能力、100%雪崩测试以及增强的dv/dt能力，同时符合RoHS（限制有害物质使用）标准，这使得它在环保和可靠性方面也表现出色。其适用于多种应用场景，如不间断电源（UPS）、直流-直流转换器（DC/DC converter）以及直流-交流逆变器（DC/AC inverter）等，能够满足不同设备在功率转换和控制方面的需求。

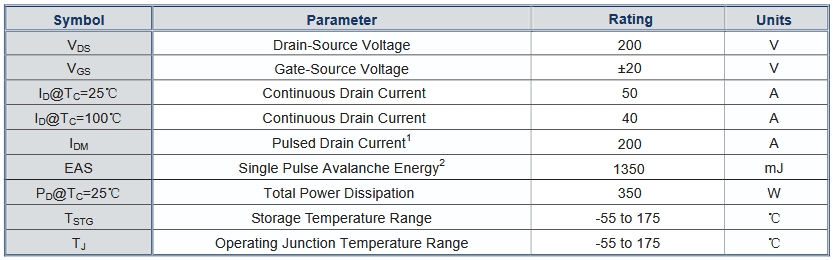

漏源电压（VDS）：最高可达200V，这意味着该MOSFET能够承受较高的电压，适用于高电压环境下的应用。
栅源电压（VGS）：范围为±20V，为栅极控制提供了足够的电压范围，确保了器件的稳定工作。
连续漏极电流（ID）：在25℃时为50A，而在100℃时为40A，这表明其在不同温度条件下仍能保持较高的电流承载能力，适合在较宽温度范围内工作。
脉冲漏极电流（IDM）：高达200A，能够承受瞬间大电流冲击，适用于需要快速脉冲电流的应用场景。
单脉冲雪崩能量（EAS）：为1350mJ，这使得CMP50N20在面对过载或短路等异常情况时，能够承受一定程度的能量冲击而不损坏。
总功耗（PD）：在25℃时为350W，表明其在高功率应用中能够有效工作，同时需要良好的散热措施来确保其性能和寿命。
导通电阻（RDS(ON)）：在VGS=10V、ID=25A的条件下，其典型值为46mΩ，低导通电阻有助于减少导通损耗，提高功率转换效率。
栅极阈值电压（VGS(th)）：范围为2V至4V，较低的阈值电压使得该MOSFET能够在较低的控制电压下导通，降低了驱动电路的复杂性和功耗。
漏源漏电流（IDSS）：在VDS=200V、VGS=0V的条件下，漏电流极低，仅为微弱的电流，这有助于减少静态功耗，提高系统的整体效率。
栅源漏电流（IGSS）：在VGS=±20V、VDS=0V的条件下，漏电流极小，为±100nA，表明其栅极控制电路具有良好的绝缘性能，减少了不必要的电流损耗。
总栅极电荷（Qg）：典型值为50nC，较低的栅极电荷有助于提高开关速度，减少开关损耗。
栅源电荷（Qgs）：为20nC，栅源电荷的控制对于开关过程中的动态性能至关重要。
栅漏电荷（Qgd）：为25nC，栅漏电荷的大小影响着开关过程中的电压尖峰和开关速度。
开通延迟时间（Td(on)）：典型值为50ns，较短的开通延迟时间有助于快速响应控制信号，提高系统的动态性能。
上升时间（Tr）：为172ns，合理的上升时间能够减少开关过程中的电压和电流过冲，提高系统的稳定性。
关断延迟时间（Td(off)）：为50ns，与开通延迟时间相匹配，确保了开关过程的对称性和稳定性。
下降时间（Tf）：为30ns，较短的下降时间有助于快速切断电流，减少关断损耗。
输入电容（Ciss）：典型值为3700pF，输入电容的大小影响着栅极驱动电路的设计和开关速度。
输出电容（Coss）：为550pF，输出电容在开关过程中会影响漏源极之间的电压变化，需要在设计中加以考虑。
反向转移电容（Crss）：在VDS=25V、VGS=0V、f=1MHz的条件下，典型值为65pF，反向转移电容的存在会导致栅极和漏极之间的耦合，需要在电路设计中进行适当的补偿和控制。
热特性对于功率器件的性能和可靠性至关重要。CMP50N20的热阻（RθJA）为0.4℃/W，这意味着在单位功耗下，器件的温度升高相对较低，能够有效降低器件在高功率工作时的温度，提高其稳定性和寿命。同时，其结温范围（TJ）为-55℃至175℃，存储温度范围（TSTG）也为-55℃至175℃，这使得该器件能够在较宽的温度范围内正常工作，适应不同的环境条件。

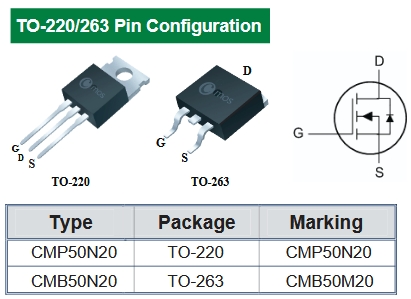

CMP50N20提供两种封装形式：TO-220和TO-263。TO-220封装是一种常见的功率器件封装形式，具有良好的散热性能和较小的尺寸，适用于大多数功率应用。TO-263封装则是一种更先进的封装形式，具有更高的散热能力和更好的电气性能，适用于对散热和性能要求更高的应用场景。两种封装形式都具有良好的机械稳定性和可靠性，能够满足不同用户的需求。
在不间断电源系统中，CMP50N20能够作为功率开关器件，用于实现直流到交流的逆变过程。其快速开关能力和低导通电阻能够提高UPS系统的功率转换效率，减少能量损耗，同时其高电压和高电流承载能力能够确保在市电中断时，能够稳定地为负载提供电力支持。
在DC/DC转换器中，CMP50N20可以用于实现输入电压到输出电压的转换和调节。其低导通电阻能够减少导通损耗，提高转换效率，而快速开关特性则有助于实现高频开关控制，减小转换器的体积和重量。此外，其高脉冲电流能力能够满足负载瞬间大电流的需求，保证系统的稳定运行。
在DC/AC逆变器中，CMP50N20作为核心功率器件，能够将直流电转换为交流电，为各种交流负载提供电力。其高电压和高电流承载能力能够满足不同功率等级的逆变器需求，而快速开关特性和低导通电阻则有助于提高逆变器的效率和性能，减少能量损耗和电磁干扰。
CMP50N20凭借其先进的沟槽技术、低导通电阻、快速开关能力、高雪崩能量承受能力以及符合RoHS标准等优势，在众多200V N沟道MOSFET产品中脱颖而出。它不仅能够满足高功率、高效率、高可靠性的应用需求，还能够在较宽的温度范围内稳定工作，适应不同的环境条件。此外，其多种封装形式也为用户提供了更多的选择，方便用户根据具体应用需求进行选型和设计。
总之，CMP50N20是一款性能卓越、应用广泛的200V N沟道MOSFET，无论是在工业电源、通信电源还是新能源汽车等领域，都能够发挥其重要作用，为各种电子设备提供高效、可靠的功率转换和控制解决方案。
