BP87112+BP6211B 20W A+C电源适配器(12V/1.67A&9V/2.22A&5V/3A)
类别:产品新闻 发布时间:2025-05-16 10:21:18 浏览人数:14805

在当今快速发展的电子设备市场中,电源适配器的性能和效率对于设备的稳定运行至关重要。随着USB-C接口和USB-PD协议的广泛应用,市场对高性能、高效率的电源适配器的需求日益增加。本文将详细介绍基于BP87112和BP6211B芯片的20W A+C电源适配器参考设计,该设计支持12V/1.67A、9V/2.22A和5V/3A的输出规格,旨在为用户提供一个高效、可靠的电源解决方案。

BP87112与BP6211B芯片概述

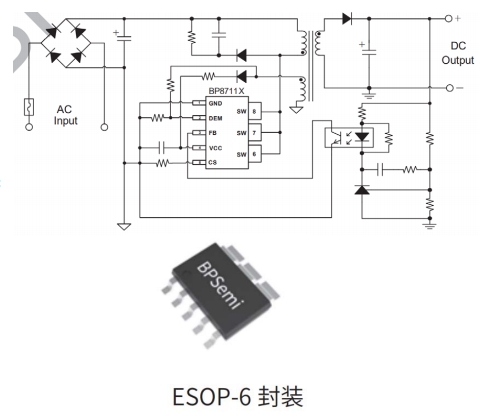

(一)BP87112芯片


BP87112是一款专为高性能电源适配器设计的控制芯片,具有以下特点:

    集成650V高压IGBT结构:能够承受高输入电压,适用于宽电压范围的应用场景。
    集成高压启动功能:简化了启动电路设计,降低了系统成本。
    内置软启动功能:有效减少了启动过程中的电流冲击,提高了系统的稳定性。
    65KHz工作频率:支持CCM(连续导通模式)和DCM(不连续导通模式)工作模式,适应不同的负载需求。
    完备的保护功能:包括OCP(过流保护)、OVP(过压保护)、UVLO(欠压锁定)和OTP(过温保护)等,确保芯片在异常情况下能够安全运行。
    六级能效&低待机损耗:符合国际能效标准,降低能源浪费。

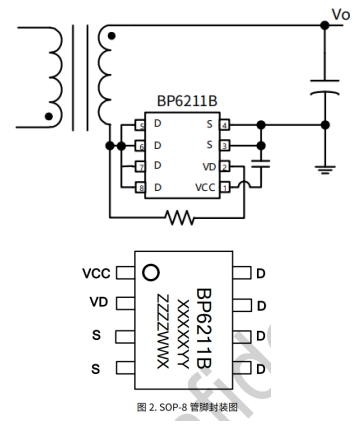

(二)BP6211B芯片


BP6211B是一款高效率的同步整流芯片,专为反激变换器设计,具有以下特点:

    集成60V同步整流MOSFET:支持CCM、DCM和QR(准谐振)模式,适应多种工作模式。
    自适应驱动电压和超快速关断:提高了整流效率,减少了开关损耗。
    可用于正端和负端整流:灵活性高,适用于多种电路设计。
    芯片自供电:正端整流无需辅助绕组供电,简化了电路设计。
    六级能效&低待机损耗:符合国际能效标准,降低待机功耗。



电源适配器设计规格


(一)输入电压范围


    电压范围:90VAC至264VAC
    频率范围:47Hz至63Hz

(二)输出规格


    5V输出:3A,纹波小于150mV
    9V输出:2.22A,纹波小于150mV
    12V输出:1.67A,纹波小于150mV

(三)其他规格


    空载功耗:小于75mW(230VAC输入)
    传导EMI:符合CISPR22B/EN55022 class B标准
    环境温度:0℃至25℃
    雷击测试:1kV差模
    静电测试:15kV空气放电

电路设计

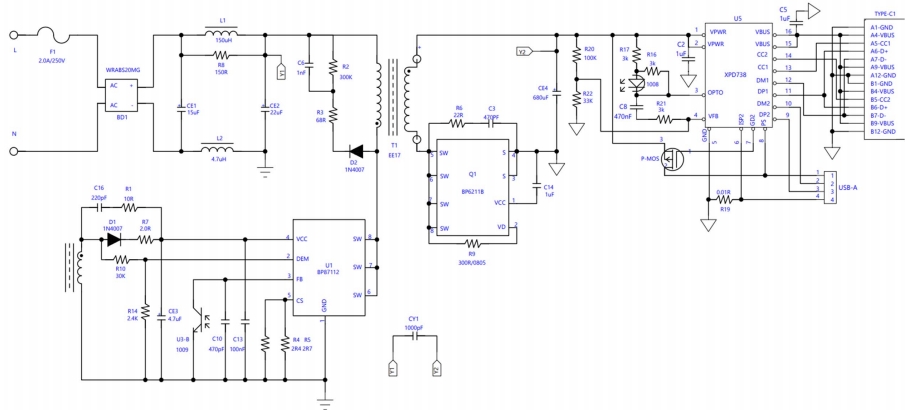

(一)电路图


参考设计的电路图如下所示:



    输入整流:采用BD1整流桥,将交流输入转换为直流。
    滤波电容:使用CE1和CE2电解电容进行输入滤波。
    主变压器:采用EE17磁芯,初级绕组感量为1250uH,漏感量小于20uH。
    控制芯片:BP87112作为主控芯片,通过反馈引脚FB调节输出电压。
    同步整流:BP6211B作为同步整流芯片,提高效率。
    输出滤波:使用CE4固态电容进行输出滤波,确保输出电压的稳定性。

(二)PCB Layout


    主板尺寸:34.6mm x 40.4mm
    小板尺寸:12.3mm x 16mm
    布局优化:确保功率环路面积最小化,减少EMI辐射。

(三)BOM清单


    主要元件:
        BP87112控制芯片
        BP6211B同步整流芯片
        主变压器(EE17磁芯)
        输入整流桥(BD1)
        输入滤波电容(CE1、CE2)
        输出滤波电容(CE4)
        其他辅助元件(电阻、电容、电感等)



性能测试


(一)空载功耗


    测试结果:在230VAC输入下,空载功耗小于75mW,符合设计要求。

(二)效率测试


    5V输出:在不同输入电压下,效率均超过85%,平均效率达到87.5%。
    9V输出:在不同输入电压下,效率均超过85%,平均效率达到88.5%。
    12V输出:在不同输入电压下,效率均超过85%,平均效率达到89%。

(三)输出电压纹波


    5V输出:纹波小于88.7mV(90VAC输入)和71.2mV(264VAC输入)。
    9V输出:纹波小于102.4mV(90VAC输入)和71.2mV(264VAC输入)。
    12V输出:纹波小于97.6mV(90VAC输入)和57.6mV(264VAC输入)。

(四)动态负载响应


    5V输出:在10%至90%负载变化下,动态负载响应小于940mV。
    9V输出:在10%至90%负载变化下,动态负载响应小于850mV。
    12V输出:在10%至90%负载变化下,动态负载响应小于780mV。

(五)EMI测试


    传导EMI:符合CISPR22B/EN55022 class B标准。
    辐射EMI:在不同输出电压和接口类型下,均符合相关标准。

(六)温度测试


    测试结果:在满载条件下,BP87112温度为117.8℃,BP6211B温度为106.5℃,变压器温度为107.5℃,均在安全范围内。

实际应用案例


(一)案例背景


某电子设备制造商需要为其新款设备设计一个20W A+C电源适配器,要求高效、稳定且符合国际标准。

(二)设计过程


    电路设计:根据BP87112和BP6211B的特性,设计了上述电路图和PCB布局。
    元件选择:根据BOM清单,选择了合适的元件。
    性能测试:进行了空载功耗、效率、纹波、动态负载响应、EMI和温度测试,确保所有指标符合设计要求。

(三)应用效果


    效率提升:设计的电源适配器在不同输出电压下均表现出高效率,降低了能源浪费。
    稳定性高:输出电压纹波小,动态负载响应快,确保设备在不同负载条件下稳定运行。
    符合标准:通过了EMI和ESD测试,符合国际标准,提高了产品的市场竞争力。

结论


基于BP87112和BP6211B芯片的20W A+C电源适配器参考设计,通过精心的电路设计、元件选择和性能测试,实现了高效、稳定且符合国际标准的电源解决方案。该设计不仅提高了电源适配器的效率,还降低了功耗和成本,为电子设备制造商提供了一个可靠的电源解决方案。在实际应用中,该设计已经得到了广泛的认可和应用,为用户带来了显著的效益。
