随着智能家居设备的普及，对电源管理芯片的需求日益增长。这些芯片不仅需要提供稳定的电源，还要具备高效率、低功耗和智能化保护功能。PN8046芯片，由Chipown设计研发，正是为满足这些需求而生。本文将详细介绍PN8046芯片的特点、应用领域以及在智能家电电源管理中的优势。

一、PN8046芯片概述

PN8046是一款高性能非隔离交直流转换芯片，集成了PFM控制器及650V高雪崩能力智能功率MOSFET。它专为外围元器件极精简的小功率非隔离开关电源设计，适用于智能家电等设备。该芯片内置650V高压启动模块，实现系统快速启动和超低待机功能，同时提供了完整的智能化保护功能，包括过载保护、欠压保护和过温保护。

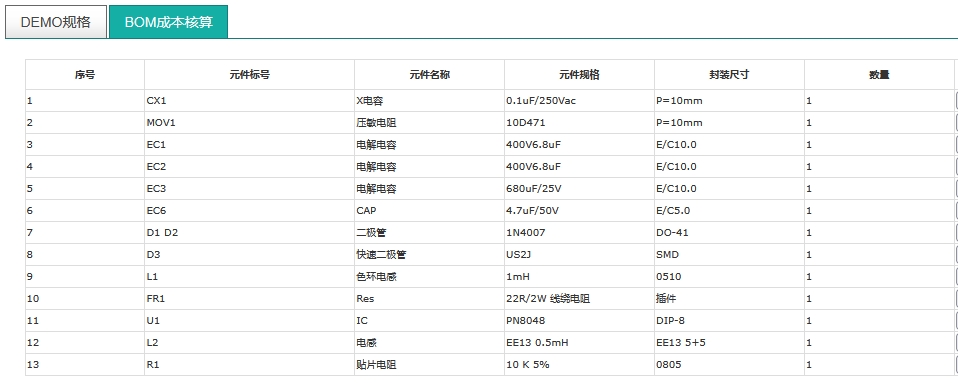

二、产品特征及BOM表

    内置650V高雪崩能力智能功率MOSFET：确保在高电压环境下的稳定运行。
    内置高压启动电路：实现快速启动和超低待机功能。
    优化适用于18V输出非隔离应用：提供稳定的输出电压。
    半封闭式稳态输出功率9W @230VAC：满足大多数小功率设备的需求。
    改善EMI的降频调制技术：优化电磁兼容性。
    优异的负载调整率和工作效率：提高能源利用效率。
    全面的保护功能：包括过载保护（OLP）、过温保护（OTP）和欠压保护（UVLO）。

PCB及Demo实物图

三、应用领域

PN8046芯片广泛应用于非隔离辅助电源，特别是在智能家居领域。它的高效率和稳定性使其成为智能家电电源管理的理想选择。此外，该芯片还适用于其他需要小功率非隔离开关电源的设备。

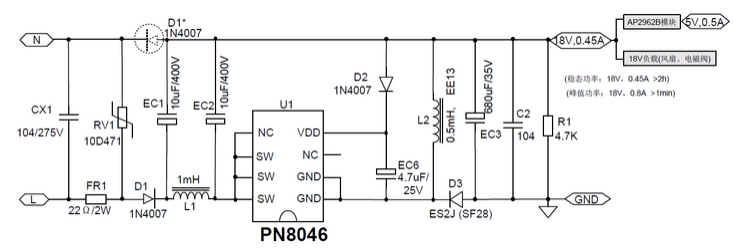

四、典型应用图

PN8046芯片的典型应用包括18V/0.45A智能家电电源方案。该方案基于双路18和5V，输出非隔离开关电源，使用Chipown设计研发的离线式集成电源控制芯片PN8046。输入电压范围为90~265V，输出功率≤8.1W，输出电压为18V，输出电流为0.45A，效率高达78%。

五、测试数据与性能

根据提供的测试数据，PN8046芯片在不同输入电压下均能保持较高的效率。在150V、230V和264V的输入电压下，平均效率分别为77.4%、78.4%和77.4%。此外，元件温度测试数据显示，在不同电压下，IC、电感、输出电解、二极管和输入电解的温度均保持在合理范围内，确保了芯片的可靠性和稳定性。

六、结论

PN8046芯片以其高效率、稳定性和全面的保护功能，在智能家电电源管理领域展现出显著优势。它的应用不仅提升了设备的能源利用效率，还通过智能化保护功能提高了设备的安全性和可靠性。随着智能家居设备的不断发展，PN8046芯片有望在更多领域得到广泛应用。
