在现代电子设备中，开关电源芯片扮演着至关重要的角色，其性能直接影响到设备的稳定性和效率。LP2178AL作为一款高效率、高精度的非隔离降压开关电源恒压控制驱动芯片，凭借其出色的性能和简洁的外围电路设计，广泛应用于小家电、白色家电等开放式电源领域。本文将深入探讨LP2178AL的管脚封装信息及其应用特点，帮助工程师更好地理解和使用这款芯片。

管脚封装概述

LP2178AL采用SOP8L封装形式，这种封装方式具有良好的散热性能和较小的体积，非常适合应用于紧凑型电源设计中。图2展示了LP2178AL的管脚封装图，其管脚布局合理，便于焊接和布线。

管脚信息详解

（一）VCC管脚

VCC管脚是芯片电源及反馈信号检测的关键管脚。它不仅为芯片提供电源，还通过反馈信号检测功能，确保输出电压的稳定。在设计中，VCC管脚需要连接一个旁路电容CVCC，该电容应紧靠芯片VCC和GND引脚，以减少电源噪声和提高系统的稳定性。

（二）GND管脚

GND管脚是芯片的接地管脚，它为芯片提供参考地电位。在PCB设计中，确保GND管脚的良好接地非常重要，这有助于降低电磁干扰和提高电源的稳定性。

（三）NC管脚

NC管脚是悬空管脚，在实际应用中无需连接任何元件。

（四）C管脚

C管脚是内置功率三极管的集电极，它连接到功率电感的一端。在设计中，应确保C管脚与功率电感之间的连接具有较低的寄生电感和电阻，以提高电源的效率和稳定性。

应用信息

LP2178AL是一款高效率、高精度的非隔离降压开关电源恒压控制驱动芯片，其内部集成高压功率管，采用恒压控制模式，系统可工作于CCM和DCM模式。采用特有的PFM控制方式，改善音频特性。外围应用简单，可靠性强。典型应用图如下所示

（一）启动过程

芯片仅需1uA的启动电流，系统上电后通过内部启动供电电路对VCC的电容进行充电，当VCC电压达到芯片开启阈值时，芯片内部控制电路开始工作。此时启动供电电路会继续维持供电，使得输出电压能正常的上升建立。当输出电压上升且稳定工作后，VCC靠输出电压给VCC供电。

（二）恒压控制

其中，VO是输出电压，VCC_REG是VCC恒压反馈控制阈值（典型值5.38V），VD2是续流管压降，VD3是VCC反馈（供电）二极管压降。

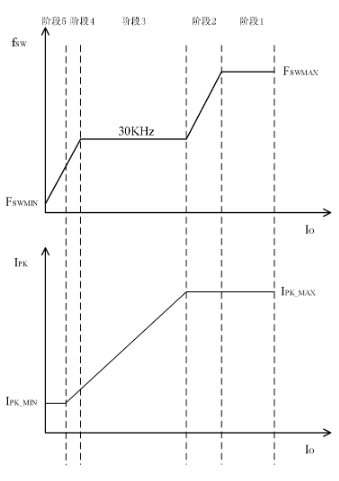

（三）PFM和峰值电流IPK控制

• 阶段1：工作在最大峰值电流IPK_MAX和最大工作频率FSWMAX。
• 阶段2：工作在最大峰值电流IPK_MAX，且工作频率随带载电流减小从最大工作频率FSWMAX减小到30KHz。
• 阶段3：工作在30KHz工作频率，且峰值电流随带载电流减小从最大峰值电流IPK_MAX逐渐减小。
• 阶段4：峰值电流随带载电流的减小而继续减小，减小到最小峰值电流IPK_MIN；工作频率随带载电流减小从30KHz再逐渐减小。
• 阶段5：工作在最小峰值电流IPK_MIN；工作频率随带载电流减小而继续减小，减小到最小工作频率FSWMIN。

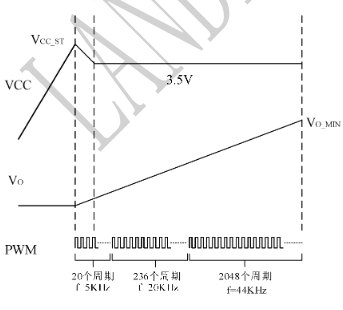

（四）软启动

通过启动电路给VCC电容充电，VCC达到启动电压VCC_ST，芯片输出PWM开关信号。此时输出电压开始上升，因输出电压还小，VCC电压会下降到3.5V，VCC通过自供电维持在3.5V。PWM开关信号经过以下3个阶段，软启动结束。软启动结束时，输出电压上升到VO_MIN：若VO_MIN>3.5V，芯片正常工作；若VO_MIN<3.5V，芯片输出短路保护。

（五）保护功能

LP2178AL具有多重保护功能，包括VCC钳位/欠压保护，输出短路保护、电感过电流保护以及过温保护等保护功能。这些保护功能确保了芯片在各种异常情况下能够安全运行，提高了系统的可靠性和稳定性。

（六）PCB设计建议

• VCC旁路电容CVCC需要紧靠芯片VCC和GND引脚。
• 减小功率环路的面积，如功率电感、功率管、母线电容的环路面积，以及功率电感、续流二极管、输出电容的环路面积，以减小EMI辐射。
• 适当增加C引脚的铺铜面积以提高芯片散热。
