在现代电子设备中，电源管理芯片扮演着至关重要的角色。LP2801A 作为一款 5V100mA 的降压型电源芯片，以其高效率、低待机功耗、良好的电磁兼容性等特性，在众多电源解决方案中脱颖而出。本文将深入分析 LP2801A 的电源规格、电路设计、实物布局以及物料清单（BOM），旨在为工程师和技术人员提供一份详尽的应用指南，助力其在项目开发中高效利用该芯片。
LP2801A 是一款专为低功耗应用设计的降压型电源芯片，其主要电源规格如下：
输入电压：90VAC 至 265VAC，能够适应全球大部分地区的市电输入，确保设备在不同地区的兼容性。
输入频率：47Hz 至 63Hz，覆盖了常见的交流电源频率范围。
无负载输入功率：在 230VAC 输入时，无负载输入功率仅为 100mW，表现出极低的待机功耗。
输出电压：在不同输入电压和负载条件下，输出电压稳定在 4.6V 至 5.4V 之间。
输出电流：最大持续输出电流为 100mA。
输出纹波电压：在额定负载下，输出纹波电压小于 150mV P-P，确保输出电压的纯净度。
过流保护：当输出电流超过 180mA 时，芯片将自动重启，有效保护电源和负载。
效率：在 115VAC 输入时，效率可达 50%。
总输出功率：最大连续输出功率为 0.5W。
电磁干扰（EMI）：符合 CISPR14/EN55014 B 级标准。
安全标准：满足 IEC60335 的要求
工作温度范围：0℃ 至 40℃。
这些规格参数表明，LP2801A 适用于需要低功耗、高效率和良好电磁兼容性的应用场合，如智能家居设备、便携式电子设备等。

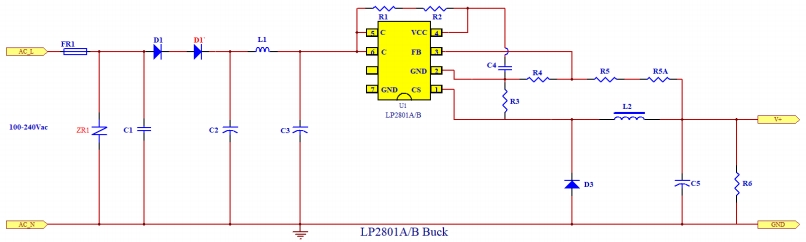

LP2801A 的电路设计简洁而高效，以下是其核心电路图及其设计要点：
输入滤波与整流：电路前端采用电解电容（C2、C3）进行滤波，确保输入电压的稳定性。整流二极管（D1、D1*）将交流输入转换为直流，为后续的降压转换提供稳定的输入。
降压转换：LP2801A 作为核心降压芯片，通过外部电感（L1）和电容（C4）实现高效的电压转换。电感和电容的选择对输出电压的稳定性和纹波特性至关重要。
反馈与稳压：反馈电阻（R1、R2）和反馈电容（C4）构成反馈网络，确保输出电压的稳定性。通过调节反馈电阻的阻值，可以精确控制输出电压。
过流保护：通过检测输出电流，当电流超过设定阈值时，芯片将自动重启，保护电源和负载。
LP2801A 的实物布局和 PCB 设计对于其性能和可靠性至关重要。以下是实物图和 PCB 设计要点：
布局优化：关键元件如电感、电容和芯片应尽量靠近输入和输出引脚，减少走线长度，降低寄生电感和电容的影响。
散热设计：在高输入电压和高负载条件下，芯片会产生一定热量。因此，PCB 设计时应考虑适当的散热措施，如增加散热孔或使用散热片。
电磁兼容性：为减少电磁干扰，PCB 走线应尽量短且直，避免形成大的环路。同时，输入和输出滤波电容应尽量靠近芯片引脚。
合理的 PCB 设计不仅有助于提高电源的性能，还能增强其在复杂电磁环境中的稳定性。
以下是 LP2801A 电源模块的物料清单：
| 编号 | 材料名称 | 型号规格 | 单位 | 位置符号 | 用量 |
|---|---|---|---|---|---|
| 1 | 贴片电阻 | 1.5M/1206 5% | PCS | R1,R2 | 2 |
| 2 | 贴片电阻 | 51K/0805 1% | PCS | R5 | 1 |
| 3 | 贴片电阻 | 68K/0805 1% | PCS | R5A | 1 |
| 4 | 贴片电阻 | 30K/0805 1% | PCS | R4 | 1 |
| 5 | 贴片电阻 | 2.4R/1206 1% | PCS | R3 | 1 |
| 6 | 贴片电阻 | 1.2K/1206 5% | PCS | R6 | 1 |
| 7 | 贴片电容 | 1uF/16V/0805 X7R 10% | PCS | C4 | 1 |
| 8 | 集成贴片IC | LP2801A/SOP7 | PCS | U1 | 1 |
| 9 | 贴片二极管 | A7(1N4007) SOD-123 | PCS | D1,D1* | 2 |
| 10 | 贴片二极管 | ES1J(SF18) SOD-123 | PCS | D2 | 1 |
| 11 | 保险丝电阻 | 线绕电阻 10R/1W | PCS | FR1 | 1 |
| 12 | 色环电感 | 1mH，1W | PCS | L1 | 1 |
| 13 | 工字电感 | 1mH，DR8*10mm | PCS | L2 | 1 |
| 14 | 电解电容 | 2.2uF/400V ￠8*12mm | PCS | C2,C3 | 2 |
| 15 | 电解电容 | 220uF/25V ￠8*12mm 高频低阻 | PCS | C5 | 1 |
整流二极管：D1 和 BD1 为可选项，半波整流需短路 R7 位置。
输入端整流二极管：D1* 为可选项，主要用于解决整流二极管的制程不良问题。
防雷设计：1.5KV 以上雷击需增加压敏电阻 ZR1，1.5KV 雷击可不选用。
为了确保 LP2801A 在实际应用中的性能和可靠性，对其进行了一系列严格的测试。以下是部分测试结果：
待机功耗：在 230VAC 输入时，待机功耗仅为 100mW，远低于行业标准。
效率：在不同输入电压和负载条件下，LP2801A 的效率表现优异。例如，在 115VAC 输入时，效率可达 50%。
纹波电压：在额定负载下，输出纹波电压小于 150mV P-P，确保输出电压的纯净度。
传导发射：在 120VAC 和 230VAC 输入时，LP2801A 的传导发射均符合 CISPR14/EN55014 B 级标准。
抗扰度：通过了 1.5KV 浪涌免疫测试和 4KV 电快速瞬变脉冲群测试。
这些测试结果表明，LP2801A 不仅在性能上表现出色，还具备良好的电磁兼容性和抗扰度，适用于各种复杂的应用环境。
LP2801A 适用于多种应用场景，以下是一些典型应用案例：
