在当今快节奏的生活中，人们对于个人护理产品的需求越来越高，自动卷发器作为一种便捷的美发工具，受到了众多消费者的青睐。而一个稳定、高效且安全的电源方案则是自动卷发器能够正常工作的关键。深圳市三佛科技有限公司推出的基于 LP2179B 芯片的 12V 400mA 自动卷发器电源方案，凭借其出色的性能和可靠的品质，为自动卷发器的稳定运行提供了有力保障。

方案基本电气参数

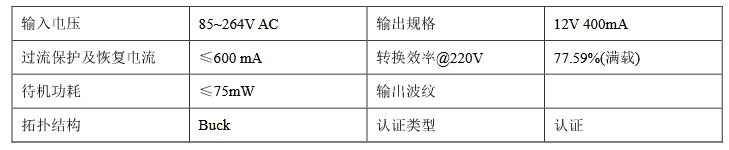

该电源方案的输入电压范围为 85~264V AC，能够适应不同国家和地区的电网电压，具有广泛的适用性。其输出规格为 12V 400mA，能够为自动卷发器提供稳定的电源。

在过流保护方面，该方案的过流保护及恢复电流为≤600 mA，能够有效防止因电流过大而导致的损坏。在转换效率方面，当输入电压为 220V 时，其转换效率高达 77.59%（满载），这一高效的转换效率不仅能够减少能源浪费，还能降低电源的发热量，提高电源的使用寿命。此外，该方案的待机功耗仅为≤75mW，符合现代节能理念。其拓扑结构为 Buck，这种结构具有简单、高效、稳定的特点，能够有效提高电源的性能和可靠性。在认证类型方面，该方案已经通过了相关认证，确保了其符合安全和质量标准。

方案实物图与电路图

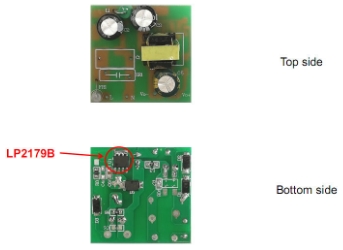

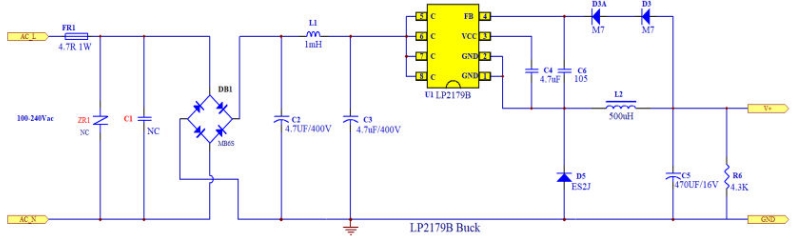

从方案实物图中可以看出，该电源方案的外观设计简洁大方，布局合理。其电路图则展示了电源的详细电路结构，包括各个元件的连接方式和功能。通过这些详细的电路图，工程师可以更好地了解电源的工作原理，进行相关的调试和优化工作。

测试结果

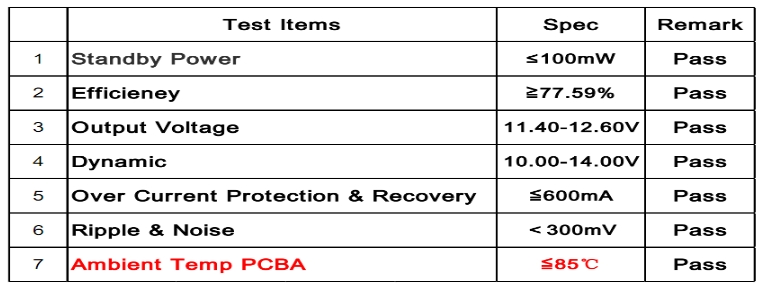

该电源方案经过了严格的测试，各项指标均达到了设计要求。在待机功耗测试中，其待机功耗仅为≤100mW，远低于行业标准，表现出色。

在效率测试中，其效率≥77.59%，在不同输入电压下均能保持较高的转换效率，确保了电源的高效运行。在输出电压测试中，其输出电压范围为 11.40-12.60V，能够满足自动卷发器的正常工作需求。在动态测试中，其动态电压范围为 10.00-14.00V，能够适应自动卷发器在不同工作状态下的电压变化。

在过流保护及恢复测试中，其过流保护及恢复电流为≤600mA，能够有效保护电源和自动卷发器的安全。在纹波和噪声测试中，其纹波和噪声<300mV，能够保证电源输出的稳定性。在环境温度测试中，其环境温度 PCBA≤85℃，能够在正常的工作温度范围内稳定运行。

方案BOM表

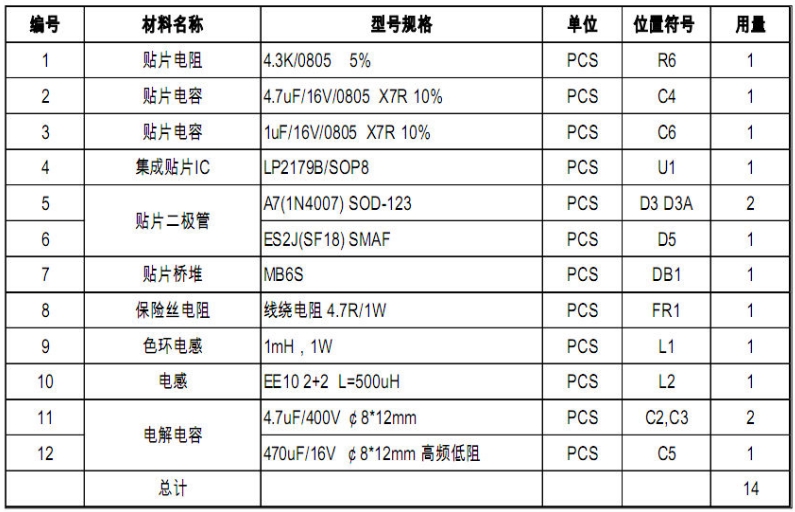

该电源方案的 BOM 表详细列出了所需的各种元件及其规格和用量。其中包括贴片电阻、贴片电容、集成贴片 IC、贴片二极管、贴片桥堆、保险丝电阻、色环电感、电感、电解电容等。这些元件均为高品质的电子元件，能够确保电源的稳定性和可靠性。通过合理的元件选择和用量控制，该方案在保证性能的同时，也具有较高的性价比。

测试报告

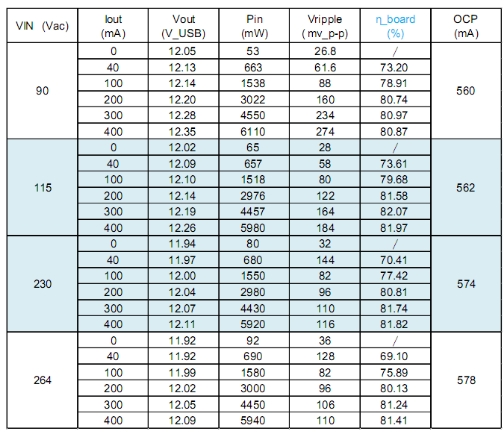

测试报告详细记录了该电源方案的各项测试数据和结果。在纹波、调节和效率测试中，其纹波电压在不同输入电压和负载条件下均能够保持在较低水平，表现出良好的输出稳定性。在效率方面，随着输入电压的升高和负载的增加，其效率也相应提高，最高可达 82.07%，显示出较高的能量转换效率。

在待机功耗和效率测试中，其待机功耗在不同输入电压下均能够保持在较低水平，符合节能要求。在 VCE 波形测试中，其 VCE 波形在不同输入电压和负载条件下均能够保持稳定，显示出良好的开关性能。在纹波和噪声测试中，其纹波和噪声在不同输入电压和负载条件下均能够保持在较低水平，符合设计要求。

在动态负载测试中，其动态负载性能良好，在不同输入电压和负载变化条件下，输出电压能够保持在规定的范围内。在元件热性能测试中，其元件在不同输入电压和负载条件下均能够保持在正常的工作温度范围内，显示出良好的热性能。

在传导发射测试中，其传导发射在不同输入电压和负载条件下均能够满足相关标准的要求，显示出良好的电磁兼容性。在干扰功率测试中，其干扰功率在不同输入电压和负载条件下均能够满足相关标准的要求，显示出良好的抗干扰性能。

总结

综上所述，深圳市三佛科技有限公司推出的基于 LP2179B 芯片的 12V 400mA 自动卷发器电源方案，凭借其出色的性能、可靠的品质和较高的性价比，为自动卷发器的稳定运行提供了有力保障。其广泛的应用范围、高效的转换效率、稳定的输出性能以及良好的电磁兼容性等特点，使其在市场上具有很强的竞争力。相信在未来的个人护理产品市场中，该电源方案将得到更广泛的应用和推广。
