在电子设备中，电源板起着至关重要的作用，它为整个系统提供稳定的电力供应。而电源芯片作为电源板的核心元件，其布局和散热设计直接关系到电源板的性能、可靠性和寿命。以下将从电源芯片的布局和散热两个方面，详细探讨在电源板设计中需要注意的关键问题。

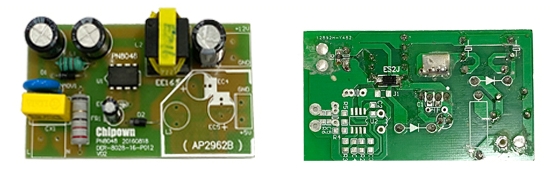

电源芯片应放置在电源板上相对独立且干扰较小的区域。避免将其置于靠近高频信号线、高速数字电路或其他会产生电磁干扰（EMI）的元件附近。例如，在一个包含微处理器和电源芯片的电路板上，电源芯片应远离微处理器的时钟信号线，因为时钟信号的高频脉冲可能会通过电磁感应干扰电源芯片的正常工作，导致电源输出不稳定。同时，电源芯片的位置应便于散热器件的安装，如散热片、风扇等，确保有足够的空间进行散热设计。
电源芯片的输入引脚应尽量靠近输入电源的接入点，以减少输入线路的阻抗和电压降。对于大电流输入，应使用较宽的走线，以降低线路损耗。输出引脚的布局则需要考虑负载的分布情况。如果负载分布在电源板的不同位置，应合理规划输出走线，使负载端的电压降在可接受范围内。例如，在一个多负载的电源板设计中，对于距离电源芯片较远的负载，可以通过增加走线宽度或使用多层板的内层走线来降低电阻，减少电压降，保证负载端的电压稳定。
电源芯片与电容、电感等储能元件的布局也很重要。电容应尽量靠近电源芯片的输入和输出引脚，以减少高频噪声的传播路径。例如，在开关电源中，输入电容可以有效滤除输入电源中的高频纹波，而输出电容则可以稳定输出电压。电感的布局应避免与其他元件的磁场相互干扰。如果电感与电容等元件距离过近，可能会产生电磁耦合，影响电源的性能。同时，电源芯片与控制芯片（如 PWM 控制芯片）的布局应考虑信号完整性。控制信号线应尽量短且避免与其他信号线交叉，以减少信号干扰。
根据电源芯片的功耗和工作环境，选择合适的散热方式。对于低功耗的电源芯片，简单的自然散热（通过芯片本身的封装和电源板的散热能力）可能就足够了。但对于高功耗的芯片，如一些大功率的开关电源芯片，可能需要采用强制散热方式，如加装散热片、风扇等。散热片的选择应根据芯片的散热需求和电源板的空间限制来确定。一般来说，散热片的表面积越大，散热效果越好，但也会占用更多的空间。风扇散热则可以提供更高效的散热效果，但会增加电源板的复杂性和噪音。

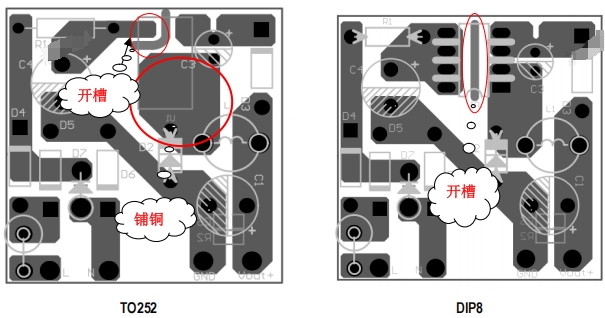

在电源板上，应合理规划热管理布局。将发热元件（如电源芯片、大功率电阻等）尽量放置在电源板的边缘或通风良好的位置。避免将多个发热元件集中放置在一起，以免形成局部高温区域。例如，在一个紧凑的电源板设计中，可以将电源芯片放置在靠近电源板边缘的位置，并在其周围留出足够的空间用于安装散热片和风扇。同时，电源板的布局应有利于空气流动。如果采用风扇散热，应确保风扇的进风口和出风口畅通无阻，避免被其他元件或外壳遮挡。
在电源板设计中，应考虑热隔离和热传导的平衡。对于一些对温度敏感的元件（如精密电阻、电容等），应尽量将其与发热元件隔离。可以通过在电源板上设置隔热层或增加元件之间的距离来实现热隔离。同时，为了提高电源芯片的散热效率，应优化热传导路径。例如，在电源芯片与散热片之间使用导热性能良好的导热硅脂，以确保热量能够快速从芯片传导到散热片上。此外，电源板的材料选择也会影响热传导效果。使用高导热系数的材料（如铜、铝等）作为电源板的基板，可以提高整个电源板的散热性能。
电源芯片的布局和散热设计是电源板设计中不可忽视的重要环节。合理的布局可以减少电磁干扰，提高电源的稳定性和可靠性；有效的散热设计可以延长电源芯片的使用寿命，确保电源在各种工作条件下都能正常运行。在实际的电源板设计过程中，需要综合考虑各种因素，通过精确的计算和模拟分析，优化电源芯片的布局和散热方案，以满足电子设备对电源性能和可靠性的要求。
接地是电源芯片布局中非常关键的部分。良好的接地可以有效降低电磁干扰，提高电源的稳定性。在电源板设计中，应为电源芯片设计独立的接地平面。接地平面应尽量宽大，以降低接地阻抗。例如，可以使用多层板的内层作为接地平面，这样可以提供更好的接地效果。同时，电源芯片的接地引脚应尽量短且直接连接到接地平面，避免过长的接地路径导致接地阻抗增加。对于多芯片的电源板，不同芯片的接地应通过低阻抗路径连接在一起，形成统一的接地系统，以避免地电位差引起的干扰。
去耦电容是电源芯片稳定工作的重要保障。去耦电容的作用是滤除电源芯片输入端的高频噪声，提供瞬态电流，以保证电源芯片在负载变化时输出电压的稳定。在布局时，去耦电容应尽量靠近电源芯片的输入引脚。一般来说，去耦电容与电源芯片引脚之间的距离应尽量控制在几毫米以内。同时，去耦电容的走线应尽量短且宽，以减少走线阻抗。例如，在一个开关电源芯片的布局中，可以将一个小型的陶瓷电容放置在距离电源芯片输入引脚不到 1mm 的位置，并使用宽的走线连接，这样可以有效降低电源芯片输入端的噪声，提高电源的稳定性。
为了提高电源板的可靠性，通常会在电源芯片周围布局一些保护元件，如过流保护电阻、过压保护二极管等。这些保护元件的布局也需要注意。过流保护电阻应放置在电源芯片的输入或输出路径上，其位置应便于测量和监控电流。过压保护二极管应靠近电源芯片的输出引脚，以确保在输出电压过高时能够及时导通，保护电源芯片和负载。例如，在一个线性电源设计中，可以在电源芯片的输出端放置一个过压保护二极管，其阳极连接到输出端，阴极连接到电源板的地线，这样在输出电压异常升高时，二极管会导通，将多余的电压泄放到地，保护电源芯片和负载设备。
散热片是常用的散热元件之一。在选择散热片时，除了考虑其散热面积外，还应考虑散热片的形状和结构。对于电源芯片，散热片的形状应尽量与芯片的封装形式匹配。例如，对于 TO-220 封装的电源芯片，可以使用与之形状匹配的散热片，并通过螺钉或导热胶将其固定在芯片上。散热片的表面应尽量光滑，以提高散热效率。同时，散热片的鳍片间距也会影响散热效果。合理的鳍片间距可以增加空气流动，提高散热效率。一般来说，鳍片间距应根据散热片的尺寸和风扇的风速来确定。如果风扇风速较大，可以适当减小鳍片间距；如果风扇风速较小，则应适当增大鳍片间距，以避免空气流动受阻。
如果采用风扇散热，风扇的布局和选型也非常重要。风扇应放置在电源芯片的附近，以确保能够直接对芯片进行散热。风扇的风向应与散热片的鳍片方向一致，以提高散热效率。例如，在一个大功率电源板设计中，可以将风扇放置在散热片的侧面，使风扇的出风口正对着散热片的鳍片，这样可以有效地将散热片上的热量带走。同时，风扇的选型应根据电源芯片的功耗和散热需求来确定。一般来说，风扇的风量越大，散热效果越好，但也会产生更大的噪音。因此，在选择风扇时，需要在散热效果和噪音之间进行平衡。此外，还可以通过设置温度传感器和智能调速电路来控制风扇的转速，以实现节能和降噪的目的。
在现代电源板设计中，可以利用一些软件工具来辅助进行热管理设计。例如，使用热仿真软件可以在设计阶段对电源板的散热效果进行模拟和优化。通过输入电源芯片的功耗、散热片的参数、风扇的风速等信息，热仿真软件可以生成温度分布图，直观地显示电源板上各个区域的温度情况。根据仿真结果，可以对散热设计进行调整，如优化散热片的形状和位置、调整风扇的布局等。这样可以大大缩短设计周期，提高散热设计的可靠性。例如，在一个复杂的多芯片电源板设计中，通过使用热仿真软件，可以发现某些芯片的温度过高，然后通过调整散热片的布局和增加风扇的风量，使整个电源板的温度分布更加均匀，从而提高了电源板的散热性能。
为了更好地理解电源芯片布局和散热设计的重要性，我们可以来看一个实际案例。假设我们要设计一个用于服务器的开关电源板，其输入电压为 24V，输出电压为 12V，最大输出电流为 50A。在这种情况下，电源芯片的功耗可能会达到几百瓦，因此散热设计至关重要。
在布局方面，我们首先将电源芯片放置在电源板的中心位置，这样可以方便散热片和风扇的安装。电源芯片的输入引脚靠近输入电源的接入点，输出引脚则通过较宽的走线连接到负载端。在电源芯片周围，我们放置了多个去耦电容，以确保电源芯片输入端的电压稳定。同时，我们还设计了一个独立的接地平面，将电源芯片的接地引脚直接连接到接地平面上，以降低接地阻抗。
在散热设计方面，我们为电源芯片选择了一个合适的散热片，并通过导热硅脂将其固定在芯片上。散热片的形状与电源芯片的封装形式匹配，其鳍片间距根据风扇的风速进行了优化。我们还在散热片的侧面安装了一个风扇，其风向与散热片的鳍片方向一致。通过热仿真软件对电源板的散热效果进行了模拟，发现电源芯片的温度在可接受范围内，整个电源板的温度分布也比较均匀。
通过这个实际案例，我们可以看到合理的电源芯片布局和散热设计对于电源板的性能和可靠性有着至关重要的作用。在实际设计中，我们需要综合考虑各种因素，通过精确的计算和模拟分析，优化电源芯片的布局和散热方案，以满足电子设备对电源性能和可靠性的要求。
总之，电源芯片的布局和散热设计是电源板设计中不可忽视的重要环节。通过合理布局电源芯片，优化散热设计，我们可以提高电源板的性能、可靠性和寿命，为电子设备的稳定运行提供有力保障。在实际设计过程中，我们需要不断积累经验，结合先进的设计工具和方法，不断优化电源板的设计，以满足日益增长的电子设备需求。
