在电子电路设计中，功率晶体管是实现高功率信号放大的核心元件之一。MOSPEC公司的2SC5200作为一款硅NPN功率晶体管，凭借其卓越的电气性能和可靠的稳定性，成为了音频功率放大器领域中不可或缺的重要元件，尤其在100W高保真音频放大器设计中表现突出。
2SC5200是一款专为功率放大应用设计的硅NPN功率晶体管，其主要用途是作为音频功率放大器输出级的关键元件。该晶体管采用TO-247封装形式，这种封装不仅提供了良好的散热性能，还便于在电路板上安装和焊接，确保了其在高功率工作条件下的稳定性。
2SC5200具有高集电极 - 发射极击穿电压（V(BR)CEO），最小值为250V。这意味着该晶体管能够承受高达250V的集电极 - 发射极电压而不被击穿，从而为电路提供了足够的电压承受能力。其集电极 - 基极电压（VCBO）同样为250V，发射极 - 基极电压（VEBO）为5V。这些高电压参数使得2SC5200能够在高电压电路环境中稳定工作，适用于各种需要高电压驱动的音频功率放大器设计。
2SC5200的集电极电流（IC）最大值为15A，基极电流（IB）最大值为1.5A。这些电流参数表明该晶体管能够处理较大的电流，从而能够驱动高功率的音频负载。例如，在一个100W的音频功率放大器中，这种大电流能力使得2SC5200能够有效地将音频信号放大到足够的功率，以驱动扬声器发出高质量的声音。
2SC5200的集电极功耗（PC）在环境温度为25℃时，最大值为150W。这一强大的功率耗散能力使得它能够在高功率输出的情况下保持稳定的工作状态，不会因为过热而损坏。这对于音频功率放大器来说至关重要，因为在高音量输出时，晶体管可能会产生大量的热量，而2SC5200的高功率耗散能力能够确保其在长时间高功率工作时的可靠性。

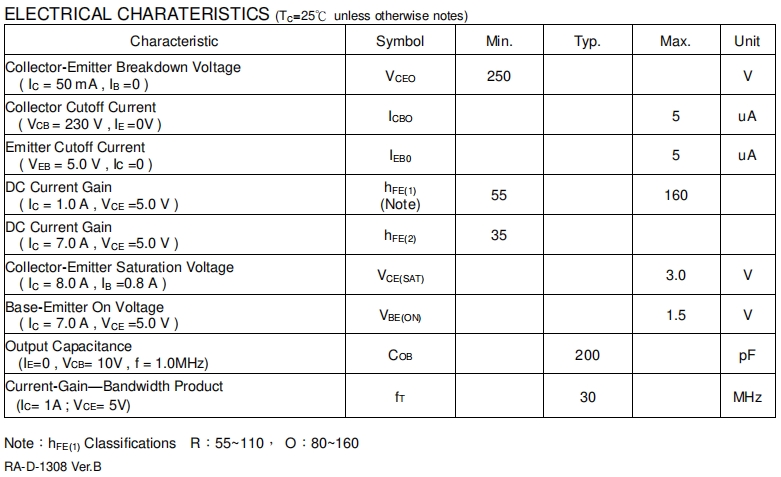

直流电流增益（hFE）：在不同条件下，2SC5200的直流电流增益范围较广。当集电极电流为1.0A，集电极 - 发射极电压为5.0V时，hFE的最小值为55，典型值为160；当集电极电流为7.0A，集电极 - 发射极电压为5.0V时，hFE的最小值为35。这种较宽的电流增益范围使得2SC5200能够在不同的工作条件下保持良好的放大性能，能够适应各种音频信号的放大需求。
集电极 - 发射极饱和电压（VCE(SAT)）：在集电极电流为8.0A，基极电流为0.8A时，VCE(SAT)的最大值为3.0V。较低的饱和电压意味着在晶体管导通时，能量损耗较小，从而提高了功率放大器的效率。
基极 - 发射极导通电压（VBE(ON)）：在集电极电流为7.0A，集电极 - 发射极电压为5.0V时，VBE(ON)的最大值为1.5V。这一参数对于晶体管的导通特性有重要影响，较低的导通电压有助于提高电路的效率。
输出电容（COB）：在集电极电流为0，集电极 - 基极电压为10V，频率为1.0MHz时，COB的最大值为200pF。较小的输出电容有助于提高晶体管的高频性能，使得2SC5200在音频频率范围内能够保持良好的频率响应特性。
电流增益 - 带宽积（fT）：2SC5200的fT典型值为30MHz。这一参数反映了晶体管的高频性能，较高的fT值意味着晶体管能够在较高的频率下保持较好的放大性能，这对于音频功率放大器来说非常重要，因为音频信号的频率范围较宽，需要晶体管在整个音频频率范围内都能稳定地放大信号。

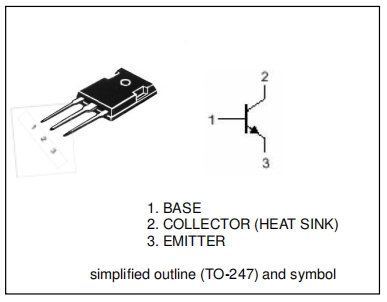

2SC5200采用TO-247封装形式，这种封装具有良好的散热性能和较高的电流承载能力。TO-247封装通常包括一个较大的集电极引脚，用于连接散热器，从而能够有效地将晶体管工作时产生的热量散发出去，确保晶体管在高功率工作时的稳定性。其封装尺寸为20.80mm×16.20mm×5.38mm，这种尺寸使得它能够方便地安装在各种电路板上，并且可以与其他电子元件进行良好的配合。
2SC5200主要应用于功率放大器领域，特别是高保真音频功率放大器。在音频功率放大器中，它作为输出级晶体管，能够将音频信号放大到足够的功率，以驱动扬声器发出高质量的声音。其高电压、大电流、高功率耗散能力和良好的电气特性，使得它能够满足音频功率放大器在高音量、高保真度输出时的要求。此外，2SC5200还可以应用于其他需要高功率放大和驱动的电路中，如功率转换器、电机驱动器等。
2SC5200与2SA1943是互补的晶体管，它们在电气特性上非常匹配，能够共同构成高效的推挽放大电路。在音频功率放大器中，通常将2SC5200作为NPN晶体管，2SA1943作为PNP晶体管，通过它们的互补特性，实现音频信号的高效放大。这种互补设计不仅提高了放大器的效率，还减少了失真，提高了音频输出的质量。
尽管2SC5200具有出色的性能和广泛的应用，但在使用过程中仍需要注意以下几点：
散热设计：由于2SC5200在高功率工作时会产生大量热量，因此需要合理设计散热措施，如安装合适的散热器，以确保其在工作时的温度不超过其最大结温（150℃）。
工作条件：在设计电路时，需要确保2SC5200的工作电压、电流和功率在其最大额定值范围内，以避免损坏晶体管。
匹配使用：在音频功率放大器中，通常需要将2SC5200与合适的PNP晶体管（如2SA1943）进行配对使用，以实现良好的推挽放大效果，从而提高放大器的效率和性能。
2SC5200硅NPN功率晶体管以其卓越的电气特性、可靠的性能和精准的参数设计，成为了音频功率放大器领域的理想选择。其高电压、大电流、高功率耗散能力以及良好的频率响应特性，使其能够满足各种高保真音频功率放大器的设计要求。
