在现代电子设备中，LED显示屏的应用越来越广泛，从简单的家用电器到复杂的工业控制设备，都需要可靠的LED驱动控制芯片来实现显示和交互功能。AIP1638作为一款高性能的LED驱动控制专用电路，凭借其强大的功能和兼容性，逐渐成为市场上的热门选择。本文将详细介绍AIP1638的功能框图及引脚说明，并探讨其如何完美替代TM1638。

AIP1638概述及典型应用线路

AIP1638是由中微爱芯开发的一款带键盘扫描接口的LED驱动专用电路。它集成了键盘扫描接口、MCU数字接口、数据锁存器等电路，主要应用于冰箱、空调、家庭影院等产品的显示屏驱动控制。AIP1638采用功率CMOS工艺，支持10段×8位的显示模式，具备8×3bit的键扫描功能，以及8级可调的辉度调节电路。此外，它还内置了RC振荡器（400KHz±5%）和上电复位电路，采用SOP28封装形式。

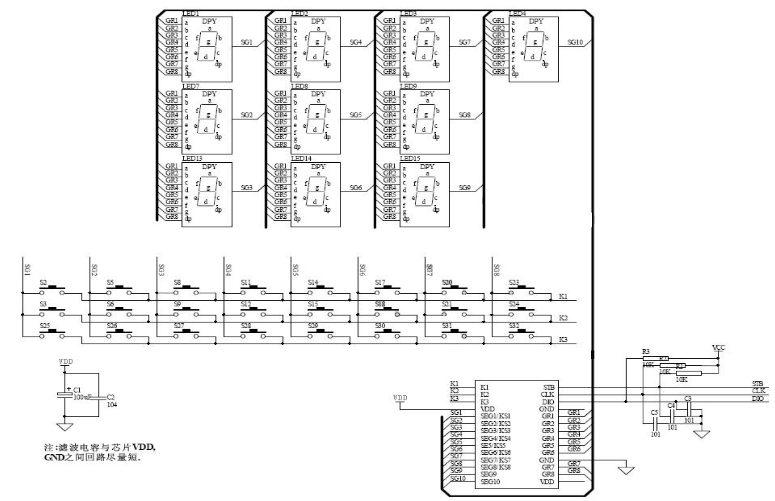

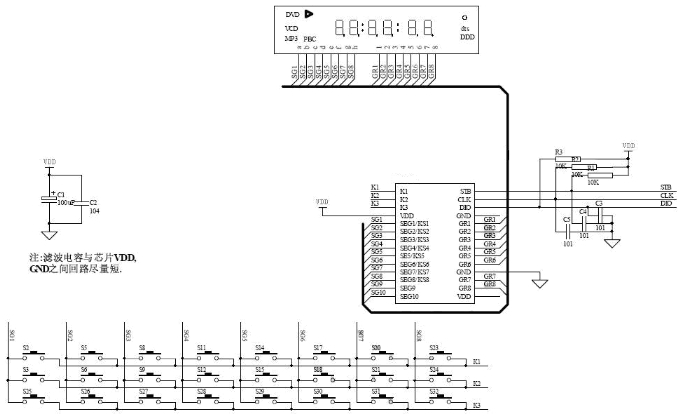

AIP1638典型应用线路

AIP1638简介

AIP1638主要由以下几个部分组成：

1. 键盘扫描接口：通过K1-K3引脚实现键盘扫描数据输入，能够检测按键状态并将其锁存。
2. MCU数字接口：包括CLK（时钟输入）、DIO（数据输入/输出）、STB（片选）等引脚，用于与微控制器进行通信。
3. 数据锁存器：用于存储通过串行接口从外部器件传送到AIP1638的数据，确保数据的稳定性和准确性。
4. 显示驱动电路：包括SEG1-SEG10和GR1-GR8引脚，用于驱动LED显示屏。SEG引脚为段输出，GR引脚为位输出。
5. 辉度调节电路：通过占空比8级可调的方式，实现对LED显示屏亮度的调节。
6. 内置RC振荡器和上电复位电路：提供稳定的时钟信号和上电复位功能，确保芯片在上电后能够正常工作。

AIP1638引脚说明

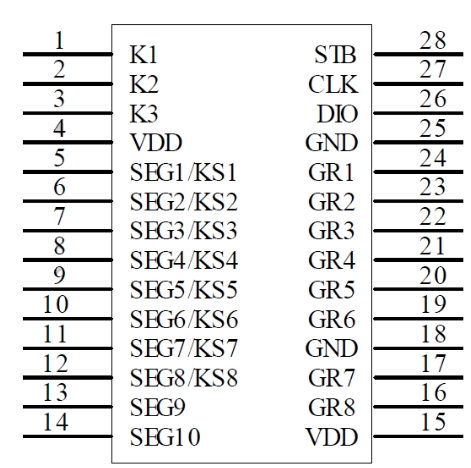

AIP1638的引脚排列图如下图所示

以下是AIP1638各引脚的功能说明：

特殊引脚说明

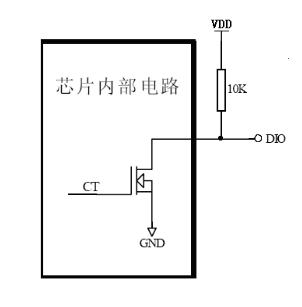

• DIO端口结构：DIO口在输出数据时为N管开漏输出。在读键时需要外接1K-10K的上拉电阻，推荐10K的上拉电阻。DIO在时钟的下降沿控制N管的动作，此时读数不稳定，只有在时钟的上升沿读数才是稳定的。时序参考图7。
• VDD和GND：VDD为逻辑电源，提供5V±10%的电源电压；GND为逻辑地，接系统地。

AIP1638如何完美替代TM1638

1. 功能兼容性：AIP1638支持与TM1638相同的显示模式（10段×8位）和键扫描功能（8×3bit），并且在辉度调节、串行接口等方面具有相同的功能。
2. 引脚兼容性：AIP1638的引脚定义与TM1638基本一致，包括VDD、GND、CLK、DIO、STB等关键引脚的功能和电气特性都高度相似，因此在硬件设计上可以直接替换。
3. 性能提升：AIP1638在某些性能指标上进行了优化，例如内置RC振荡器的频率精度更高（400KHz±5%），能够提供更稳定的时钟信号。此外，AIP1638的功耗更低，最大功率损耗为400mW，相比TM1638具有更好的能效比。
4. 成本优势：由于AIP1638在设计上进行了优化，其生产成本相对较低，能够为用户提供更具性价比的选择。
