随着技术的发展，市场对电源模块的要求越来越高，不仅需要高精度、高效率，还需要具备良好的电磁兼容性（EMI）和低成本。辉芒微推出的FT8440BD2，12V500mA过EMI高精度低成本恒压输出电源方案，正是在这样的背景下应运而生，为小家电辅助电源等应用场景提供了理想的解决方案。

方案特色概述

FT8440BD2方案采用了高性能、高精度、低成本的非隔离PWM功率开关FT8440X。该芯片集成了电流模PWM控制器和高压功率开关管，能够实现优越的动态响应和稳定的闭环反馈，确保在全电压输入范围内都能获得稳定的高精度输出电压。该方案具有以下显著特点：

（一）宽输入电压范围

方案支持全电压输入范围，即90Vac~264Vac，50/60Hz，能够适应不同国家和地区的电网电压，大大增强了产品的通用性。

（二）高效率与低待机功耗

在115Vac和230Vac满载条件下，效率高达77.90%，待机功耗仅为55mW@230V，这使得电源在各种工作状态下都能保持高效的能源转换，同时降低待机能耗，符合节能环保的要求。

（三）低输出纹波

输出纹波电压极低，Vripple_p-p ≤ 100mV@90V-264V，确保输出电压的稳定性，为负载设备提供干净的电源，减少因电源波动引起的设备故障。

（四）高恒压精度

采用BUCK结构，外围元件数量少，成本低。内部集成高压启动功能，起机时间短（典型50ms），动态响应优越，能够快速适应负载变化，保持输出电压的稳定。

（五）高可靠性和完善的保护功能

采用DIP7封装，内置630V高压MOS，可靠性高。同时，方案具备欠压锁定、过压、过温、过流、输出短路保护等多种保护功能，全方位保障电源和负载的安全。

电源规格

以下是FT8440BD2方案的详细电源规格：

（一）输入规格

    输入电压：90Vac~264Vac，双导线，无P.E.
    输入频率：47Hz~64Hz

（二）输出规格

    输出电压：12V
    输出电流：0.5A
    连续输出功率：6.0W

（三）效率

在115Vac和230Vac满载条件下，效率为77.9%，这一效率水平在同类产品中表现优异，能够有效减少能源损耗。

（四）EMI性能

    传导EMI：满足EN55022B标准
    辐射EMI：满足EN5013标准

（五）PCB尺寸

采用单面板设计，尺寸为70mm×36mm，这种紧凑的设计有助于节省空间，便于集成到各种小家电设备中。

电路原理图

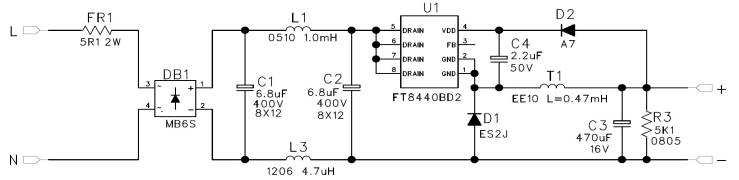

FT8440BD2方案提供了两种电路原理图，一种是过EMI样机的电路原理图，另一种是无EMI要求的样机电路原理图。以下是过EMI样机的电路原理图：

该电路原理图中，FT8440BD2作为核心芯片，通过合理的元件布局和连接，实现了高精度恒压输出。电路中包括了输入整流桥、滤波电容、高压启动电阻、反馈网络、续流二极管、电感等关键元件，这些元件协同工作，确保电源的稳定运行。

PCB布局

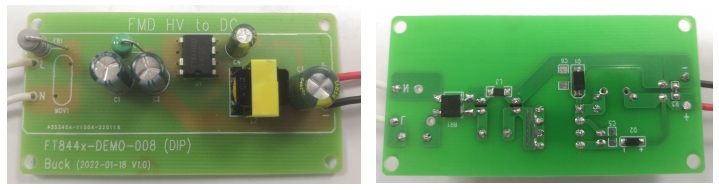

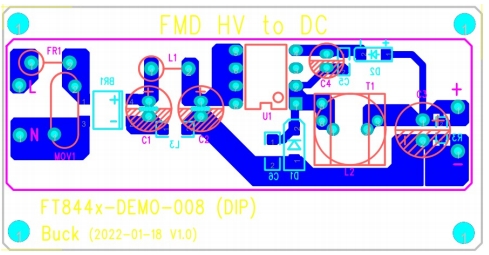

PCB布局对于电源性能至关重要，FT8440BD2方案采用了单面板双面元件的设计，PCB厚度为1mm。PCB顶面为插件元件，底面为贴片元件。这种布局方式不仅节省空间，而且便于生产和维护。

在PCB布局中，特别注意了元件的摆放位置和走线，以减少电磁干扰并提高电源的效率和稳定性。例如，输入端和输出端的元件被合理地分开，以避免相互干扰；功率元件和控制元件之间的连接尽量短而直，以减少寄生参数的影响。

物料清单（BOM）

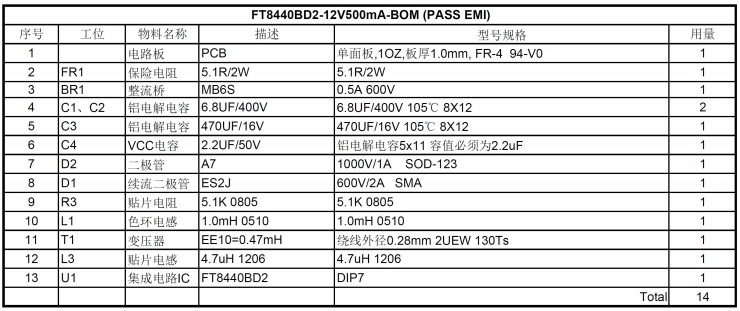

以下是FT8440BD2方案的物料清单，包括了电路板、保险电阻、整流桥、铝电解电容、贴片电容、二极管、贴片电阻、色环电感、变压器、贴片电感和集成电路IC等元件。这些元件均为高品质的常用元件，易于采购且成本较低。

总结

FT8440BD2：12V500mA过EMI高精度低成本恒压输出电源方案凭借其卓越的性能和合理的设计，在小家电辅助电源等领域展现出了巨大的应用潜力。它不仅满足了高精度、高效率、低待机功耗的要求，还具备良好的电磁兼容性和高可靠性，同时成本控制得当，易于生产和维护。
