BP84505P作为一款高性能的电源管理芯片，凭借其卓越的特性与广泛的应用场景，成为了众多电子工程师和设计师的首选。本文将深入探讨BP84505P的典型应用图及其功能描述，以期为相关领域的专业人士提供有价值的参考。
BP84505P是一款由晶丰明源推出的高性能电源管理芯片。它专为满足现代电子设备对电源效率、稳定性和可靠性日益增长的需求而设计，广泛应用于各种消费电子、工业控制以及通信设备等领域。BP84505P芯片采用了先进的电路设计和制造工艺，能够在各种复杂的工况下保持稳定的性能表现，同时具备高效能转换、低功耗以及多种保护机制等特点。

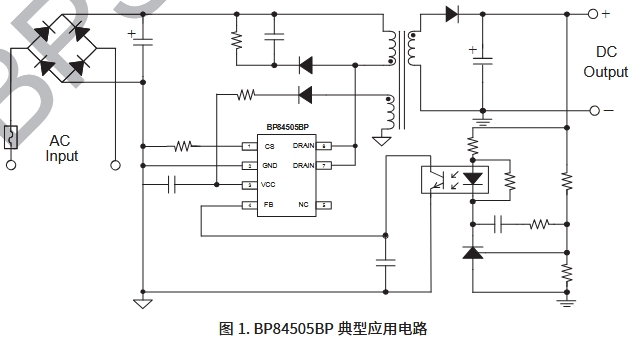

BP84505P的典型应用电路图如下所示：
BP84505P的输入端通常连接到交流电源，通过整流桥将其转换为直流电压，为后续的电路提供稳定的输入。输入电压范围通常为90V~264V，能够适应不同地区的电网电压波动，确保设备在全球范围内都能正常工作。在输入端还配备有过压保护（OVP）和欠压保护（UVLO）功能，当输入电压超过或低于设定阈值时，芯片将自动关闭输出，保护电路免受损坏。
输出端是BP84505P的核心部分，它通过内部的功率开关管和控制电路，将输入的直流电压转换为稳定的输出电压。BP84505P支持多种输出电压配置，能够满足不同设备的需求。输出电压的稳定性通过反馈（FB）引脚进行精确控制，反馈信号与内部的基准电压进行比较，调节功率开关管的导通时间，从而实现稳定的输出电压。此外，输出端还具备过流保护（OCP）和短路保护功能，当输出电流超过设定值或发生短路时，芯片将迅速切断输出，保护负载和自身不受损坏。
BP84505P的控制电路是其智能化的核心。它采用了先进的PWM（脉冲宽度调制）控制技术，通过调节脉冲的宽度来控制功率开关管的导通时间，从而实现对输出电压的精确调节。控制电路还包括了斜率补偿、软启动、频率抖动等多种功能，以提高系统的稳定性和抗干扰能力。斜率补偿可以有效防止电流环路的不稳定，软启动功能则能够在启动时逐渐增加输出电压，避免电流冲击对负载造成损害，频率抖动则可以降低电磁干扰（EMI）。
BP84505P还具备一些辅助功能，如温度保护、待机模式等。温度保护功能通过内置的温度传感器监测芯片的工作温度，当温度超过设定阈值时，芯片将自动降低输出功率或关闭输出，防止芯片因过热而损坏。待机模式则可以在设备不工作时，将芯片的功耗降至最低，延长设备的使用寿命并降低能耗。
BP84505P采用了先进的电路设计和制造工艺，能够实现高达90%以上的转换效率。高效的转换不仅能够降低能源损耗，提高设备的能效比，还能减少热量的产生，提高系统的稳定性和可靠性。在高负载和低负载条件下，BP84505P都能保持稳定的效率表现，确保设备在各种工况下都能高效运行。
BP84505P通过精确的反馈控制机制，能够实现稳定的输出电压。输出电压的稳定性对于电子设备的正常运行至关重要，不稳定的电压可能导致设备性能下降甚至损坏。BP84505P的反馈控制电路采用了高精度的误差放大器和快速响应的PWM控制器，能够在负载变化和输入电压波动的情况下，迅速调整输出电压，保持其稳定性。此外，BP84505P还具备低纹波和低噪声的特点，能够为敏感的电子设备提供高质量的电源。
BP84505P具备多种保护机制，能够有效保护电路免受各种故障的影响。这些保护机制包括过压保护（OVP）、欠压保护（UVLO）、过流保护（OCP）、短路保护、温度保护等。过压保护和欠压保护可以防止输入电压的异常波动对电路造成损坏；过流保护和短路保护则能够在输出电流异常时迅速切断输出，保护负载和自身不受损坏；温度保护则可以防止芯片因过热而损坏。这些保护机制的综合应用，使得BP84505P能够在各种复杂的工况下稳定、可靠地运行。
BP84505P的智能控制功能使其能够适应不同的应用场景和负载需求。它采用了先进的PWM控制技术，通过调节脉冲的宽度来控制功率开关管的导通时间，从而实现对输出电压的精确调节。此外，BP84505P还具备斜率补偿、软启动、频率抖动等多种功能，以提高系统的稳定性和抗干扰能力。斜率补偿可以有效防止电流环路的不稳定，软启动功能则能够在启动时逐渐增加输出电压，避免电流冲击对负载造成损害，频率抖动则可以降低电磁干扰（EMI）。
BP84505P采用了紧凑的封装形式，如DIP-7等，能够在有限的空间内实现高效能的电源管理。这对于现代电子设备的小型化和轻薄化设计具有重要意义。小巧的封装尺寸不仅能够节省电路板空间，还能降低设备的整体尺寸和重量，满足消费者对便携式电子设备的需求。
BP84505P凭借其卓越的性能和广泛的应用范围，成为了众多电子设备的首选电源管理芯片。以下是BP84505P的一些典型应用场景：
在消费电子领域，BP84505P被广泛应用于智能手机、平板电脑、笔记本电脑、智能电视等设备的电源适配器中。这些设备对电源的效率、稳定性和可靠性有着极高的要求，BP84505P能够满足这些需求，为设备提供稳定的电源支持。此外，BP84505P的小巧封装尺寸也使其能够轻松集成到这些小型化设备中，不占用过多的空间。
在工业控制领域，BP84505P被用于各种工业自动化设备、机器人、PLC（可编程逻辑控制器）等的电源模块中。这些设备通常需要在恶劣的工况下长时间稳定运行，BP84505P的高效能转换、稳定的输出电压和多重保护机制使其能够满足这些要求。此外，BP84505P的智能控制功能还能够根据不同的负载需求自动调整输出功率，提高系统的效率和可靠性。
在通信领域，BP84505P被应用于基站、路由器、交换机等通信设备的电源模块中。这些设备对电源的稳定性和可靠性要求极高，BP84505P的多重保护机制和智能控制功能能够确保设备在各种工况下稳定运行。此外，BP84505P的低纹波和低噪声特点还能够为通信设备提供高质量的电源，保证通信信号的稳定传输。
BP84505P作为一款高性能的电源管理芯片，凭借其高效能转换、稳定的输出电压、多重保护机制、智能控制功能以及小巧的封装尺寸等特点，在现代电子设备中得到了广泛应用。它不仅能够满足不同设备对电源的严格要求，还能提高设备的性能、可靠性和使用寿命。
