在现代电子设备中，高效、稳定的电源方案是确保设备可靠运行的关键因素之一。晶丰明源推出BPA861AP芯片，凭借其集成高压MOSFET和多种先进功能，为12V1.5A隔离电源设计提供了一种高效、可靠的解决方案。本文将详细介绍该电源方案的简介、电源规格、电路实物图以及PCB设计和BOM清单，帮助设计工程师快速理解和应用这一方案。

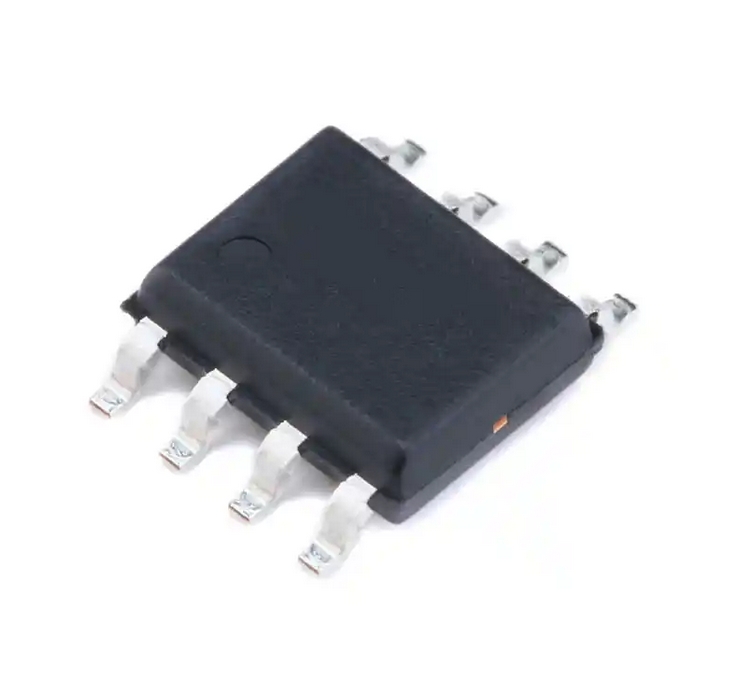

BPA861AP是一款专为离线式开关电源设计的高性能电源管理芯片，广泛应用于家用电器辅助电源、电机驱动辅助电源、IOT/智能家居/智能照明以及工业控制辅助电源等领域。该芯片集成了700V高压MOSFET，采用ON/OFF控制模式，能够有效降低输出纹波，同时内置软启动功能，确保电源在启动过程中平稳运行。此外，BPA861AP还集成了高压启动和自供电电路，降低了音频噪声，并具备输入过/欠压保护功能，为电源系统提供了全面的保护。

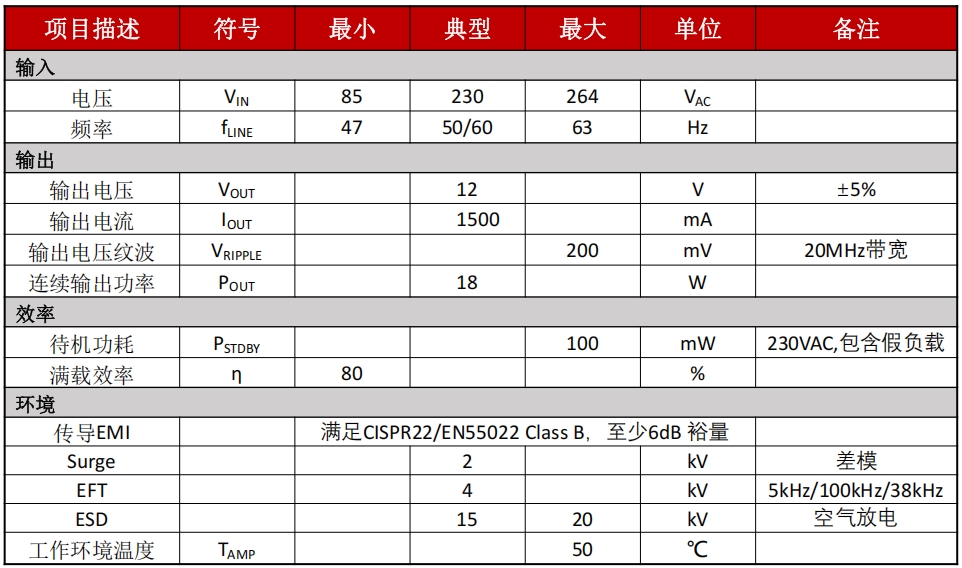

BPA861AP的电源规格如下表所示：
从以上规格可以看出，BPA861AP能够适应较宽的输入电压范围，满足不同地区的电网要求。其输出电压稳定，纹波小，能够为负载提供高质量的电源。同时，该芯片在待机功耗和效率方面表现出色，符合现代节能电源的设计要求。

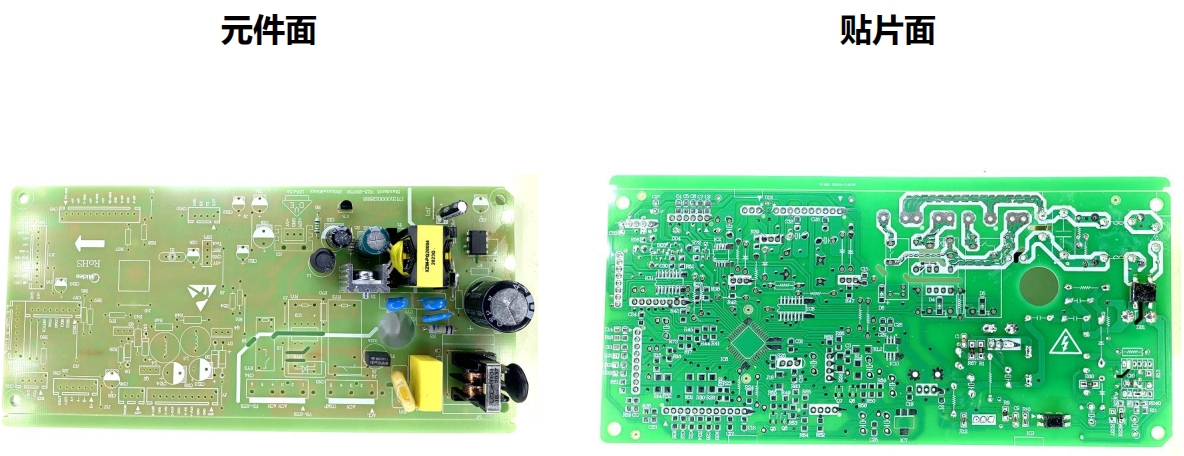

BPA861AP的电路设计简洁而高效，其实物图如下所示：
从实物图中可以看出，该电源方案的元件布局合理，走线清晰，便于生产和调试。电源输入端通过保险丝、压敏电阻和热敏电阻等元件进行保护，有效防止了输入过压、过流和浪涌电流对电路的损害。共模电感和电解电容则用于滤除输入电源中的高频噪声，提高电源的电磁兼容性。

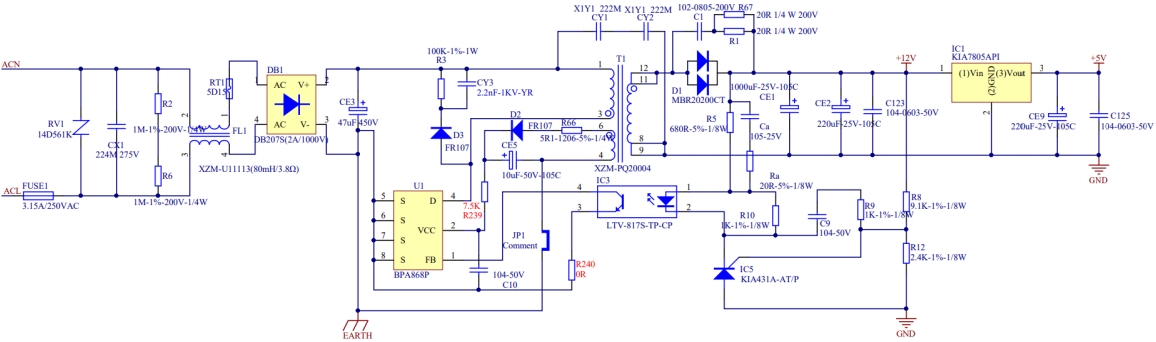

BPA861AP电路原理图如下所示~
在主电路部分，BPA861AP芯片通过集成的高压MOSFET实现开关功能，将输入的交流电转换为高频脉冲信号，再经过变压器进行隔离和降压，最终通过整流滤波电路输出稳定的12V直流电压。光耦和TL431组成的反馈电路能够实时监测输出电压的变化，并将反馈信号传递给BPA861AP芯片，从而实现对输出电压的精确调节。

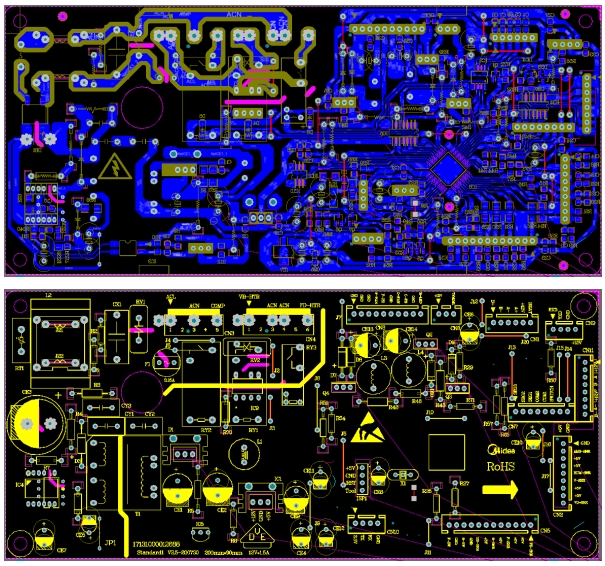

BPA861AP的PCB设计采用了单面板结构，尺寸为200mm×97mm，能够满足大多数小型电源设备的安装需求。PCB布局充分考虑了电磁兼容性和散热性能，关键元件如变压器、电解电容和MOSFET等均采用了合理的布局和散热措施，确保电源在高功率输出时的稳定性。
在布线方面，电源输入端和输出端的走线尽量加粗，以降低线路阻抗，减少电压降。同时，高频信号线和敏感信号线之间保持足够的间距，避免信号干扰。此外，PCB还设置了足够的接地平面，以提高电源的抗干扰能力。

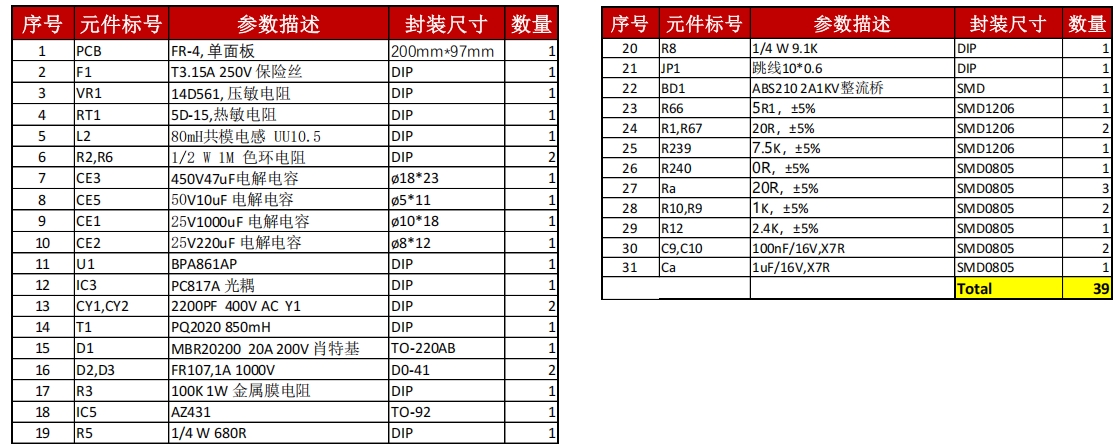

以下是BPA861AP电源方案的BOM清单：
以上BOM清单涵盖了电源方案中所有关键元件的详细信息，包括元件型号、参数描述、封装尺寸以及所需数量。这些元件的选择充分考虑了性能、可靠性和成本的平衡，能够满足电源设计的各项要求。
BPA861AP集成高压MOSFET的12V1.5A隔离电源方案凭借其高效、稳定和可靠的性能，在众多电源设计中脱颖而出。通过本文对BPA861AP的详细介绍，包括其简介、电源规格、电路实物图以及PCB设计和BOM清单，设计工程师可以快速掌握该方案的核心要点，并将其应用于实际的电源设计项目中。无论是家用电器、智能照明还是工业控制领域，BPA861AP都能为设备提供高质量的电源支持，助力电子设备的稳定运行。
