在现代电子设计中，负电压输出电源芯片的应用越来越广泛，特别是在需要提供精确负电压供电的模拟电路和数字电路中。KP311BHWGA是一款高性能的负电压输出非隔离电源芯片，它能够提供稳定的负电压输出，适用于各种电子设备。本文将对KP311BHWGA的典型电路进行分析，并对其引脚功能进行详细解析。

KP311BHWGA概述

KP311BHWGA是一款专为负电压输出设计的非隔离电源芯片，它采用先进的电路设计和封装技术，能够在较小的封装内提供高效的电源转换。该芯片支持宽范围的输入电压，并能够提供稳定的负电压输出，适用于各种需要负电压供电的应用场景。

引脚功能解析

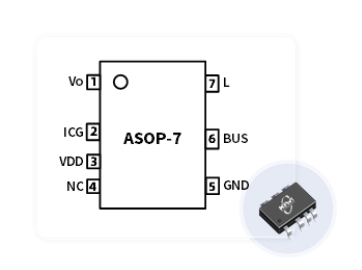

KP311BHWGA采用ASOP-7封装，共有7个引脚，各引脚的功能如下：

    Vo (Pin 1)：输出电压引脚，提供负电压输出。
    ICG (Pin 2)：芯片使能引脚，用于控制芯片的开启和关闭。
    VDD (Pin 3)：电源输入引脚，连接到正电源。
    NC (Pin 4)：无连接引脚，通常不使用。
    GND (Pin 5)：接地引脚，连接到电路的地。
    BUS (Pin 6)：反馈引脚，用于稳定输出电压。
    L (Pin 7)：电感连接引脚，连接到外部电感。

典型电路分析

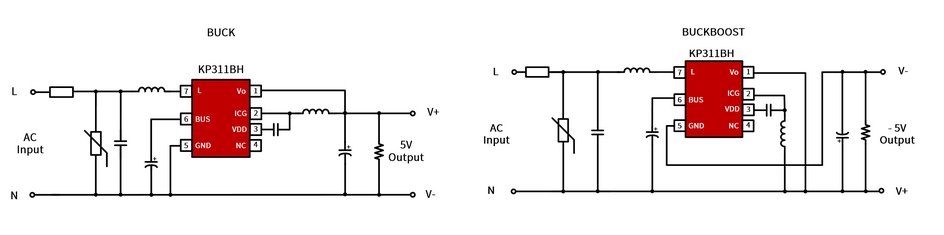

KP311BHWGA的典型电路包括输入电容、电感、输出电容以及反馈网络。以下是电路的基本组成和工作原理：

输入部分

输入电容用于滤除输入电源的高频噪声，确保输入电压的稳定性。电感则用于储能和滤波，它与芯片内部的开关管协同工作，将输入的直流电压转换为所需的负电压。

输出部分

输出电容用于平滑输出电压，减少电压波动，确保输出电压的稳定性。输出电压通过Vo引脚输出，可以为后续电路提供稳定的负电压。

反馈部分

反馈网络由电阻和电容组成，连接在BUS引脚和GND之间。它用于监测输出电压，并将其反馈到芯片内部，以实现输出电压的稳定控制。

控制部分

ICG引脚用于控制芯片的开启和关闭。当ICG引脚为高电平时，芯片开启；当ICG引脚为低电平时，芯片关闭。这种控制方式可以方便地实现电源的开关控制。

应用场景

KP311BHWGA适用于多种需要负电压供电的应用场景，包括：

    音频放大器：为音频放大器提供稳定的负电压，以驱动扬声器。
    信号处理电路：在信号处理电路中提供精确的负电压，以确保信号的准确性。
    模拟电路：在模拟电路中提供稳定的负电压，以支持模拟信号的处理。

设计注意事项

在设计使用KP311BHWGA的电路时，需要注意以下几点：

    输入电压范围：确保输入电压在芯片的工作范围内，避免超出芯片的最大输入电压。
    散热设计：由于芯片在工作时会产生热量，因此需要良好的散热设计，以防止芯片过热。
    布局布线：合理的布局布线可以减少电磁干扰，提高电路的稳定性和可靠性。
    反馈网络设计：反馈网络的设计需要精确，以确保输出电压的稳定性。

总结

KP311BHWGA是一款高性能的负电压输出非隔离电源芯片，适用于多种需要负电压供电的应用场景。通过对其典型电路的分析和引脚功能的解析，可以更好地理解和应用这款芯片。在设计电路时，需要注意输入电压范围、散热设计、布局布线和反馈网络设计，以确保电路的稳定性和可靠性。
