如今电源管理芯片扮演着至关重要的角色,它们不仅需要提供稳定的电压和电流,还要具备高效率和多种保护功能。LP3792是芯茂微推出的一款恒压、恒流的原边反馈控制芯片,适用于充电器和适配器等应用。本文将详细介绍LP3792的电路原理图、管脚说明及其应用信息。
LP3792是一款低功耗原边反馈控制芯片,它采用特有的输出线损补偿技术,可以有效补偿输出电流在输出线上的损耗压降。这款芯片优化了动态响应和驱动等性能,能够驱动大功率MOS,具有多重保护功能,包括开路保护、过压保护、短路保护、过温保护等。LP3792采用SOT23-6封装,适用于手机、无绳电话、PDA、MP3等便携式设备的适配器、充电器,以及LED驱动电源、线性电源和RCC开关电源的升级换代等。

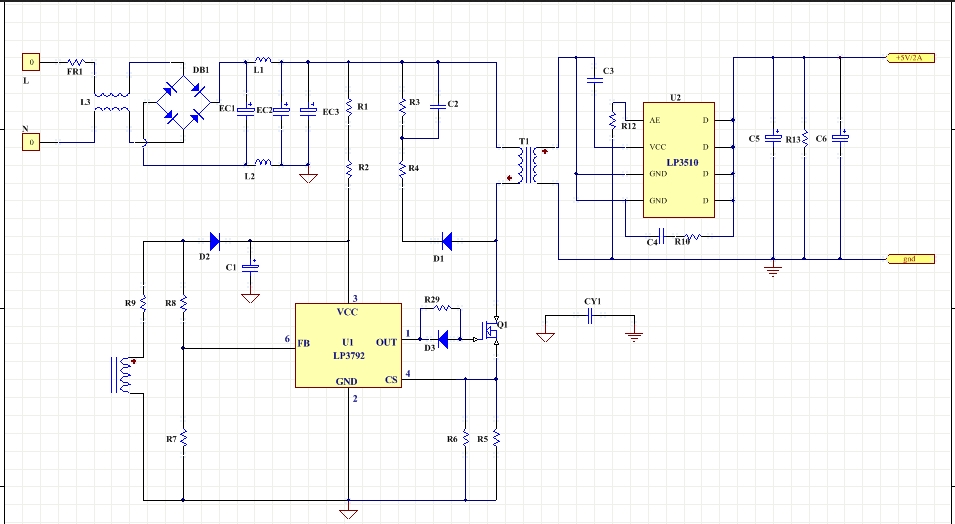

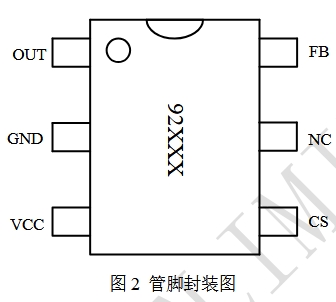

LP3792的电路原理图如图1所示,该芯片的管脚封装如图2所示。LP3792共有6个管脚,各管脚的功能如下:
OUT(管脚1):驱动端,连接外置MOS管的漏极。
GND(管脚2):芯片地。
VCC(管脚3):芯片电源,就近接旁路电容。
CS(管脚4):电流采样端,接采样电阻到地。
NC(管脚5):无连接。
FB(管脚6):反馈电压输入端。
LP3792是一款恒压、恒流的原边反馈控制芯片,系统工作于断续模式,适用于充电器和适配器以及其他辅助类电源。LP3792采用特有的输出线损补偿技术,可以有效的补偿输出电流在输出线上的损耗压降;LP3792恒压时,采用谷底导通技术,提升恒压效率。LP3792是芯茂微最新一代的恒压、恒流控制芯片,优化了动态响应和驱动等性能。
芯片仅需1μA的启动电流,系统上电后通过启动电阻对Vcc的电容进行充电,当Vcc电压达到芯片开启阈值时,芯片内部控制电路开始工作。系统启动后,Vcc由辅助绕组通过二极管进行供电。
芯片逐周期检测电感的峰值电流,CS端连接到内部的峰值电流比较器的输入端,与内部阈值电压进行比较,当CS外部电压达到内部检测阈值时,功率管关断。
满载时电感峰值电流的表达式为:
其中,PPK 是主级侧的峰值电流。
LP3792通过采样辅助绕组平台电压,分压后与内部基准比较形成闭环后,来恒定输出电压Vo。
其中,RFBL 是FB下拉电阻,RFBH 是FB上拉电阻。
当FB检测到的平台电压达到内部设定的过压保护阈值7V时,系统进入过压保护。
其中,VOVP 是需要设定的过压保护点。
LP3792内置多种保护功能,包括输出开路/短路保护,VCC欠压/过压保护,过温保护等。

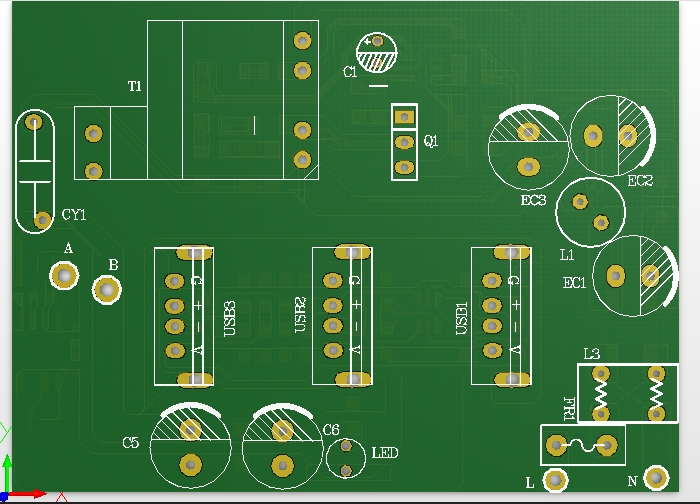

在设计LP3792 PCB时,需要遵循以下指南:
旁路电容:VCC的旁路电容需要紧靠芯片VCC和GND引脚。
FB引脚:接到FB的分压电阻必须靠近FB引脚,且节点要远离变压器原边绕组的动点。
地线:电流采样电阻的功率地线尽可能短,且要和芯片的地线及其他小信号的地线分头接到母线电容的地端。
功率环路的面积:减小功率环路的面积,如变压器原边绕组、功率管、母线电容的环路面积,以及变压器副边绕组、整流二极管、输出电容的环路面积,以减小EMI辐射。
LP3792是一款高效、多功能的恒压恒流原边反馈控制芯片,适用于多种电源管理应用。其特有的输出线损补偿技术和谷底导通机制,使其在提升系统效率的同时,还能提供稳定的电压和电流输出。内置的多重保护功能进一步增强了系统的可靠性。通过遵循PCB设计指南,可以确保LP3792在实际应用中的性能和稳定性。
