在电源管理芯片领域，3783系列以其高度集成化、极简设计和高效性能脱颖而出，成为众多电源设计工程师的首选。该系列芯片包括3783AL、3783AS和3783BL三种型号，虽然它们在功能上具有高度相似性，但在一些关键参数和应用场景上存在显著差异。本文将深入探讨这三种型号芯片的区别，并分析它们在实际应用中的优势。

3783系列芯片概述

3783系列是一款专为隔离型适配器和充电器设计的自供电原边反馈控制芯片。其核心优势在于极简化的外围设计，通过固定原边峰值电流和变压器原副边匝比来设置输出恒流点，同时利用反馈电阻实现输出恒压点的精确控制。此外，3783系列芯片还集成了多种保护功能，如VCC钳位/欠压保护、输出短路保护和过温保护，确保电源系统在各种工况下的稳定性和可靠性。

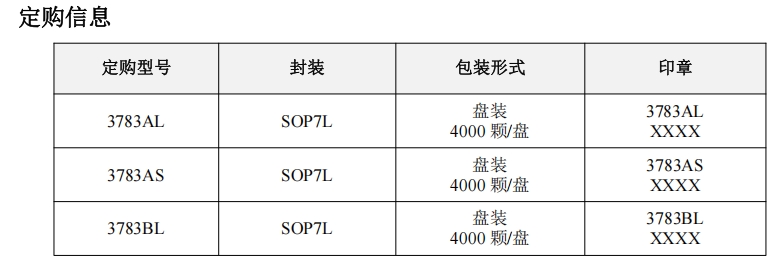

3783AL、3783AS和3783BL芯片的区别

（一）功率等级

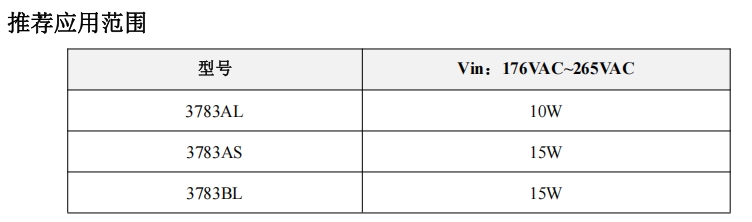

3783AL、3783AS和3783BL芯片的主要区别在于其设计的功率等级。3783AL适用于10W的功率应用，而3783AS和3783BL则适用于15W的功率应用。这意味着在选择芯片时，需要根据具体的应用需求和功率要求来选择合适的型号。例如，对于一些低功率的适配器或小型充电器，3783AL可能是一个更合适的选择；而对于需要更高功率输出的应用，如一些中等功率的LED驱动电源或较大功率的充电器，3783AS或3783BL可能更适合。

（二）峰值电流阈值

3783AL和3783AS的峰值电流阈值为400mA，而3783BL的峰值电流阈值为480mA。峰值电流阈值是决定芯片输出电流能力的重要参数。较高的峰值电流阈值意味着芯片可以在每个开关周期内提供更大的电流，从而在相同的工作频率下实现更高的输出功率。因此，3783BL在处理较大电流输出时可能表现得更为出色，而3783AL和3783AS则更适合于对电流要求相对较低的应用场景。

（三）C、E饱和电流

3783AL的C、E饱和电流为0.50A（在40mA时），而3783AS和3783BL的C、E饱和电流为0.70A（在40mA时）。饱和电流是指在特定条件下，功率三极管能够承受的最大电流。较高的饱和电流意味着芯片在高电流工作状态下具有更好的稳定性和可靠性。因此，3783AS和3783BL在高电流应用中可能具有更好的性能，而3783AL则更适合于对电流要求较低的场景。

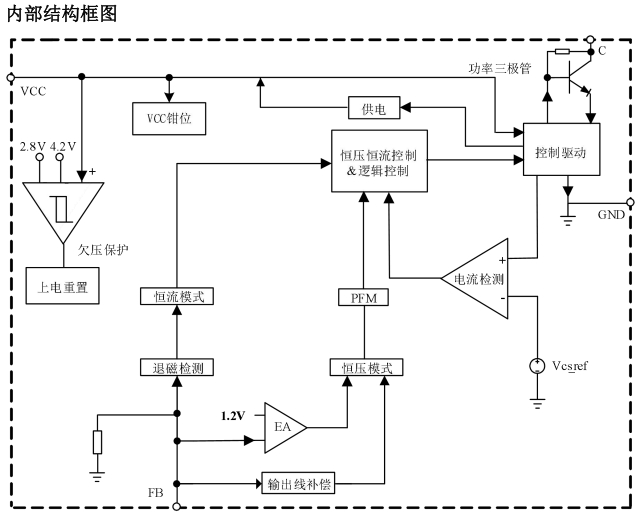

3783系列内部框架图

典型应用场景

（一）3783AL：低功耗适配器与小型充电器

3783AL以其低功耗和适中的电流能力，非常适合用于低功率的适配器和小型充电器。例如，一些USB充电器、手机适配器或小型电子设备的电源模块，通常只需要10W左右的功率输出，3783AL能够以极简的外围设计和高效的性能满足这些需求。此外，其较低的饱和电流和峰值电流阈值也使其在低功耗应用中表现出色，同时能够有效降低温升，提高系统的可靠性。

（二）3783AS：中等功率应用

3783AS适用于15W的功率应用，是3783系列中较为通用的型号。它在电流能力和饱和电流方面都优于3783AL，能够满足一些中等功率需求的应用场景，如小型笔记本适配器、中等功率的LED驱动电源等。3783AS的峰值电流阈值为400mA，能够提供稳定的电流输出，同时其较高的饱和电流也使其在高电流工作状态下具有更好的稳定性。

（三）3783BL：高电流输出应用

3783BL是3783系列中电流能力最强的型号，其峰值电流阈值为480mA，饱和电流为0.70A。这使得3783BL非常适合用于需要高电流输出的应用场景，如一些高性能的LED驱动电源、较大功率的充电器等。在这些应用中，3783BL能够提供更大的电流输出，同时保持系统的稳定性和可靠性。此外，其较高的饱和电流也使其在高电流工作状态下表现出色，能够有效降低温升，延长设备的使用寿命。

应用电路设计

（一）双绕组应用电路

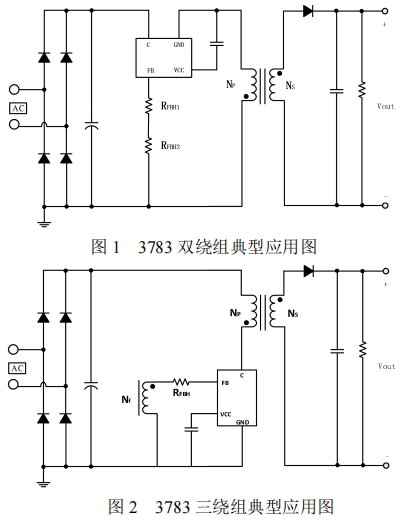

双绕组应用是3783系列芯片的一种常见应用方式，其典型应用电路如图1所示。在这种应用中，3783芯片通过变压器的原副边匝比来设置输出恒流点，并通过设定一个反馈电阻（FB电阻）来设置输出恒压点。芯片的FB脚通过变压器原副边匝比和FB脚的外置电阻反馈输出电压，与内部基准比较形成闭环，从而恒定输出电压。

在双绕组应用中，轻载输出电压的计算公式为：

其中，NP和NS分别为变压器的初级和次级匝数，RFBH1和RFBH2为FB外接的上偏电阻，VFB为基准电压（通常为1.2V）。

带载输出电压VO的计算公式为：

（二）三绕组应用电路

三绕组应用是3783系列芯片的另一种典型应用方式，其典型应用电路如图2所示。在这种应用中，3783芯片的FB脚通过变压器辅助绕组和FB脚的外置电阻反馈输出电压，与内部基准比较形成闭环，从而恒定输出电压。

在三绕组应用中，轻载输出电压VoutNoload的计算公式为：

其中，Nf为变压器辅助绕组匝数，RFBH为FB外接的上偏电阻，IFB为FB反馈基准电流。

带载输出电压VO的计算公式为：

其中，IOCP为输出恒流电流。

总结

3783系列芯片通过其多种型号（3783AL、3783AS、3783BL）为不同功率需求的应用提供了灵活的选择。这些芯片在双绕组和三绕组应用中表现出色，能够通过简单的外围设计实现高效的电源管理。在设计电源电路时，工程师可以根据具体的应用需求选择合适的芯片型号，并利用其内置的多种保护功能（如VCC钳位/欠压保护、输出短路保护、过温保护等）来提高系统的可靠性和安全性。通过合理设计反馈电路和优化变压器参数，可以实现精确的输出电压和电流控制，满足各种电源应用的要求。
