在现代电源设计中，隔离型适配器和充电器的性能与成本优化一直是工程师关注的重点。LP3669系列芯片作为一款高性能的双绕组原边反馈控制芯片，凭借其独特的设计和广泛的应用范围，成为了众多电源解决方案中的理想选择。本文将详细介绍LP3669系列芯片的型号分类、输出功率范围以及管脚封装特点，帮助读者更好地理解并应用这些芯片。

LP3669系列芯片概述

LP3669系列芯片是高性能隔离型适配器和充电器控制芯片。该系列芯片通过检测变压器原边的电流和电压实现恒流和恒压功能，无需辅助绕组，从而优化了系统成本。LP3669系列芯片还集成了多种保护功能，包括VCC钳位/欠压保护、输出短路保护和过温保护等，确保电源系统在各种工作条件下的安全性和可靠性。

LP3669系列芯片型号分类

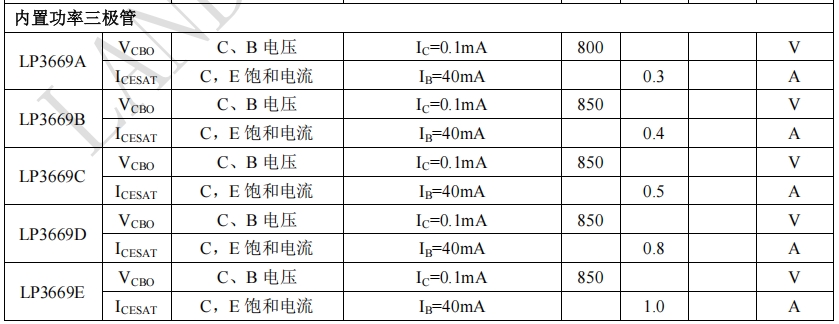

LP3669系列芯片根据不同的输出功率需求，提供了多种型号选择。以下是该系列的主要型号及其输出功率范围：

LP3669A

• 输出功率范围：2.5W
• 应用场景：适用于低功耗设备，如小型便携式设备、蓝牙耳机充电器等。

LP3669B

• 输出功率范围：5.0W
• 应用场景：适合中低功耗设备，如手机充电器、小型适配器等。

LP3669C

• 输出功率范围：6.0W
• 应用场景：适用于中等功耗设备，如平板电脑充电器、小型LED驱动电源等。

LP3669D

• 输出功率范围：7.5W
• 应用场景：适合较高功耗设备，如智能设备适配器、小型家电辅助电源等。

LP3669E

• 输出功率范围：10.0W
• 应用场景：适用于较高功耗设备，如笔记本电脑适配器、智能家居设备等。

LP3669F

• 输出功率范围：12.0W
• 应用场景：适合高功耗设备，如高性能便携设备、大型LED驱动电源等。

LP3669系列芯片管脚封装

LP3669系列芯片提供了两种主要的管脚封装形式：SOP7和SOP8。以下是这两种封装形式的详细介绍：

SOP7封装

SOP7封装是一种紧凑型封装，适用于对空间要求较高的应用。以下是SOP7封装的管脚分布和功能描述：

SOP8封装

SOP8封装在SOP7的基础上增加了额外的管脚，提供了更多的灵活性和散热能力。以下是SOP8封装的管脚分布和功能描述：

LP3669系列芯片内部框架图

LP3669系列芯片的应用优势

1. 成本优化

LP3669系列芯片通过省去变压器辅助绕组的设计，显著降低了系统成本。同时，其内置的多种保护功能减少了外部元件的需求，进一步优化了成本结构。

2. 高效率

芯片采用谷底开通机制和专利的电流驱动技术，能够有效提升系统效率，降低温升。此外，其特有的随机抖频技术可以改善EMI特性，无需额外的滤波元件。

3. 灵活的功率范围

LP3669系列提供了从2.5W到12.0W的多种输出功率选择，能够满足从低功耗到高功耗设备的不同需求。这种多样化的功率选择使得工程师可以根据具体应用场景选择最适合的型号。

4. 高精度控制

芯片通过检测变压器原边的电流和电压实现恒流和恒压功能，能够提供高精度的输出控制。同时，其内置的输出线损补偿技术可以有效补偿输出电流在输出线上的损耗压降，进一步提高输出精度。

应用领域

LP3669系列芯片广泛应用于以下领域：

• 手机、无绳电话、PDA、MP3等便携式设备的适配器和充电器：提供稳定的电源支持，满足设备的充电和运行需求。
• LED驱动电源：为LED灯具提供高效、稳定的电源，确保照明效果。
• 线性电源和RCC开关电源的升级换代：替代传统电源方案，提升系统性能和效率。
• 其他辅助电源：如智能家居设备、小型家电等，提供可靠的电源支持。

总结
