KP3114WPA作为一款高性能、低成本的离线式PWM控制功率开关，凭借其集成的多种先进功能和灵活的拓扑支持，成为了众多小家电电源设计中的理想选择。本文将深入解析KP3114WPA的引脚功能、工作原理以及典型应用，帮助读者更好地理解和应用这一高效电源管理方案。

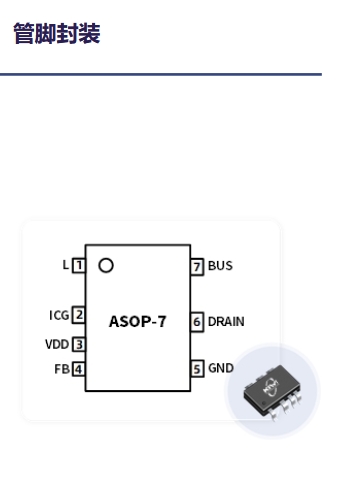

KP3114WPA采用ASOP-7封装，具有紧凑的尺寸和良好的散热性能，适合在小功率应用中使用。其引脚布局合理，每个引脚都有明确的功能定义，以下是各引脚的详细功能介绍：
该引脚是内部集成的700V高压MOSFET的漏极，用于连接电源输入端。在反激式、降压式或升降压式拓扑中，Drain引脚直接承受输入高压，是功率传输的关键路径。由于其高耐压特性，KP3114WPA能够承受较大的输入电压波动，确保在各种电网条件下稳定工作。
VDD引脚是芯片的供电引脚，为内部电路提供工作电源。它通常通过一个外部电阻从输入电源或辅助绕组获取电源。VDD引脚还具备欠压保护功能，当电源电压低于一定阈值时，芯片将进入待机模式，以保护内部电路免受损坏。
ICG引脚是电流采样输入引脚，用于检测流过MOSFET的电流。通过外部电阻将电流信号转换为电压信号输入到ICG引脚，芯片内部的电流检测电路可以根据该信号实现逐周期电流限制和异常过流保护等功能。这一引脚对于确保电源在各种负载条件下稳定工作至关重要。
FB引脚是反馈输入引脚，用于接收输出电压的反馈信号。在稳压稳流控制中，FB引脚的信号决定了PWM占空比的调整。通过外部电阻分压网络或光耦反馈电路，将输出电压信号转换为与参考电压相比较的反馈信号，从而实现精确的电压或电流控制。
GND引脚是芯片的地引脚，为内部电路提供参考电位。所有输入和输出信号都以GND引脚为基准，确保信号的准确性和稳定性。在实际应用中，GND引脚需要与外部电路的地线良好连接，以避免地电位差引起的干扰和不稳定。
BUS引脚在不同拓扑中具有不同的功能。在反激式拓扑中，BUS引脚通常连接到辅助绕组，用于提供VDD供电和反馈信号；在降压式或升降压式拓扑中，BUS引脚则连接到输入电源，为VDD供电提供路径。这种灵活的引脚设计使得KP3114WPA能够适应多种不同的电路拓扑，提高了芯片的通用性和适用性。
L引脚是内部集成的续流二极管的阴极引脚，用于在MOSFET关断期间为电感提供续流路径。在降压式拓扑中，L引脚连接到电感的一端，确保电感能够在MOSFET关断时继续释放能量，维持输出电压的稳定。续流二极管的集成减少了外部元件的使用，简化了电路设计。
KP3114WPA的工作原理基于其独特的多模式PWM控制技术和自适应开关频率调节机制。以下是其工作原理的详细剖析：
KP3114WPA采用多模式PWM控制技术，能够根据负载情况自动切换工作模式。在轻载或空载条件下，芯片进入突发模式（Burst Mode），以降低开关频率和减少开关损耗，从而实现极低的空载功耗，通常低于100mW。在中等负载条件下，芯片切换到固定频率PWM模式，以保持稳定的输出电压和良好的动态响应。在重载条件下，芯片进一步优化PWM占空比，确保高效的功率传输和稳定的输出。
这种多模式控制技术不仅提高了电源的能效，还有效消除了传统PWM控制器在轻载或空载时可能出现的可闻噪音，提高了电源的用户体验。
KP3114WPA的开关频率并非固定不变，而是能够根据负载情况自动调节。在轻载条件下，开关频率降低，以减少开关损耗；在重载条件下，开关频率升高，以提高功率传输效率。这种自适应调节机制使得KP3114WPA能够在不同负载条件下始终保持最佳的工作状态，提高了电源的能效和稳定性。
KP3114WPA集成了多种内部保护功能，确保电源在各种异常情况下都能安全可靠地工作。这些保护功能包括：
过载保护（OLP）：当输出电流超过设定阈值时，芯片将进入保护模式，限制输出功率，防止电源过载损坏。
逐周期电流限制（OCP）：通过ICG引脚检测流过MOSFET的电流，当电流超过设定阈值时，立即关闭MOSFET，防止过流损坏。
异常过流保护（AOCP）：在启动或异常情况下，当电流异常升高时，芯片将进入保护模式，限制电流，保护电源和负载。
输出过压保护（OVP）：通过FB引脚检测输出电压，当输出电压超过设定阈值时，芯片将关闭MOSFET，防止输出过压损坏负载。
过温保护（OTP）：当芯片内部温度超过设定阈值时，芯片将进入保护模式，防止因过热导致的损坏。
VDD欠压保护：当VDD电压低于设定阈值时，芯片将进入待机模式，保护内部电路免受损坏。
VDD过压保护：当VDD电压超过设定阈值时，芯片将进入保护模式，防止因过压导致的损坏。
这些保护功能的集成使得KP3114WPA在各种复杂的工作环境中都能保持稳定可靠的工作状态，提高了电源的安全性和可靠性。

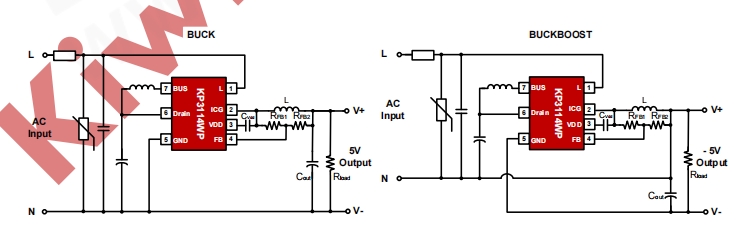

KP3114WPA适用于多种小功率电源应用，如小家电电源、USB充电器等。以下是两种典型的电路应用示例：
在反激式电源应用中，KP3114WPA的BUS引脚连接到辅助绕组，用于提供VDD供电和反馈信号。Drain引脚到连接主变压器的初级绕组，通过MOSFET的开关动作实现能量的传输。FB引脚通过光耦反馈电路接收输出电压的反馈信号，控制PWM占空比，实现稳定的输出电压。
在降压式电源应用中，KP3114WPA的BUS引脚连接到输入电源，为VDD供电提供路径。Drain引脚连接到电感的一端，通过MOSFET的开关动作实现能量的传输。L引脚连接到电感的另一端，为电感提供续流路径。FB引脚通过电阻分压网络接收输出电压的反馈信号，控制PWM占空比，实现稳定的输出电压。
这两种典型应用电路都充分利用了KP3114WPA的高性能和多功能特性，实现了高效、稳定的电源设计。
KP3114WPA以其高性能、低成本、多功能和灵活的拓扑支持，成为了小功率电源设计中的理想选择。通过深入解析其引脚功能、工作原理和典型应用，读者可以更好地理解和应用这一高效电源管理方案。无论是在小家电电源还是USB充电器等应用中，KP3114WPA都能为设计者提供可靠的电源解决方案，满足现代电子设备对能和效稳定性的严格要求。
