FT8395KB2作为一款高效的原边反馈电源控制芯片，以其卓越的性能和广泛的应用场景，成为了众多电源设计工程师的首选。本文将深入探讨FT8395KB2芯片的管脚定义及其在12V1.5A电源方案中的应用，旨在为相关领域的专业人士提供一份详尽的设计指南。
FT8395KB2是一款专为高效率交直流开关电源转换器设计的原边反馈控制芯片。它采用先进的控制技术，能够实现高精度的恒压/恒流输出，同时具备优异的输出纹波特性、容性负载能力和无音频噪声等优点。该芯片内置750V高压功率开关，支持输入线电压补偿和多种保护功能，如逐周期峰值电流限制、VCC过压/欠压保护、过温保护等，确保了电源系统的稳定性和可靠性。

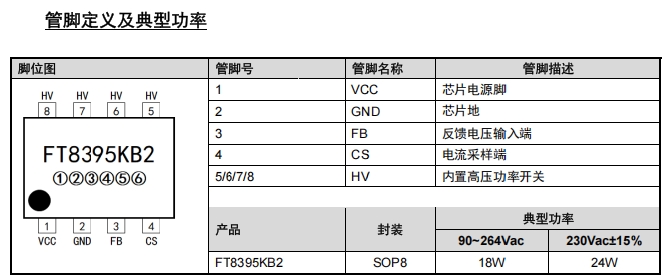

FT8395KB2采用SOP8封装，其管脚定义如下表所示：
| 管脚脚号 | 管脚名称 | 功能描述 |
|---|---|---|
| 1 | VCCC | 芯片电源脚，为芯片提供工作电压 |
| 2 | GNND | 芯片地，用于接地参考 |
| 3 | FBB | 反馈电压输入端，用于接收反馈信号以实现恒压/恒流控制 |
| 4 | CSS | 电流采样端，用于检测输出电流 |
| 5/6/7/8 | HVV | 内置高压功率开关，用于控制电源的开关操作 |
在12V1.5A电源方案中，FT8395KB2的应用电路设计相对简单，主要由以下几个部分组成：
输入的交流电首先经过一个整流桥，将交流电转换为脉动直流电。随后，通过一个大容量的电解电容进行滤波，以减少电压的波动，为后续的电路提供较为稳定的直流电压。
FT8395KB2作为电路的核心，通过检测输出电压和电流，自动调整开关管的导通时间，从而实现恒压恒流的控制功能。芯片的VCCC引脚连接到一个辅助电源，为其提供工作电压；FBB引脚则用于接收反馈信号，以实现精确的电压和电流调节。
FT8395KB2内置的高压功率开关在芯片的控制下，以高频的方式导通和截止，将直流电压转换为高频脉冲电压。这些脉冲电压随后通过一个高频变压器进行降压和隔离，以获得所需的低压输出。变压器的绕制参数对电源的性能至关重要，需要根据具体的应用需求进行精确设计。
变压器次级输出的脉冲电压经过一个整流二极管整流后，再次通过一个电解电容进行滤波，最终得到稳定的12V直流输出电压。此外，电路中还包含了一些辅助元件，如贴片电阻和电容，用于实现各种保护功能和优化电路性能。
FT8395KB2 12V1.5A电源方案电路原理图如下
FT8395KB2提供了多种保护功能，确保电源系统在各种异常情况下的安全运行：
逐周期峰值电流限制：在每个开关周期内，芯片都会检测输出电流，当电流超过设定的峰值时，立即关闭开关管，防止过流损坏。
VCC过压/欠压保护：当VCCC引脚的电压超过或低于设定的阈值时，芯片将自动关闭开关管，保护芯片和外围电路。
过温保护：当芯片温度超过设定的阈值时，将自动关闭开关管，防止芯片因过热而损坏。
输出短路保护：当输出端发生短路时，芯片能够快速检测并关闭开关管，保护电源系统免受损坏。
为了进一步提高电源的性能，FT8395KB2采用了以下技术：
抖频技术：通过内置的抖频功能，可以有效改善EMI特性，降低电磁干扰。
自适应控制技术：根据负载的变化自动调整开关频率，提高电源的效率和稳定性。
输入线电压补偿：通过内置的输入线电压补偿功能，可以有效减少输入电压变化对输出电压的影响，提高电源的稳定性。
FT8395KB2作为一款高效的原边反馈电源控制芯片，凭借其高精度的恒压/恒流控制、优异的输出纹波特性、容性负载能力和无音频噪声等优点，成为了12V1.5A电源方案的理想选择。通过合理设计电路、充分利用其内置的保护功能和性能优化技术，工程师可以为各种电子设备提供稳定、可靠的电源支持。无论是在手机充电器、路由器电源还是智能家居设备中，FT8395KB2都能展现出其卓越的性能和广泛的适用性。
