在当今电子设备日益复杂的背景下，电源管理芯片作为设备稳定运行的核心部件，其重要性不言而喻。本文将深入探讨LP2179A这款低成本、高效率的12V200mA BUCK电源芯片，详细剖析其引脚原理图、典型电路设计以及物料清单（BOM），旨在为电子工程师和爱好者提供一个全面的参考，助力高效、稳定的电源解决方案的实现。

LP2179A芯片概述

LP2179A是一款专为满足低成本、高效率电源需求而设计的BUCK电源芯片。它能够提供稳定的12V输出电压，并支持高达200mA的连续输出电流，适用于多种电子设备，如小型家电、智能硬件等。该芯片集成了多种保护功能，包括过流保护、短路保护等，确保在各种异常情况下电源的稳定性和安全性。

引脚原理图与功能解析

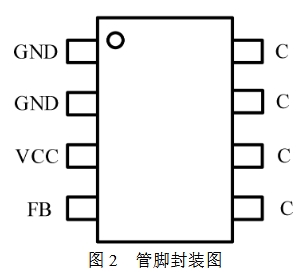

LP2179A芯片采用SOP8封装，具有8个引脚，每个引脚都承担着特定的功能，以下是其引脚原理图及各引脚功能的详细解析：

1. V_IN（输入电压引脚）：该引脚用于接入电源输入，支持90V至265V的宽范围交流输入电压，确保芯片能够在不同地区和不同电源条件下的稳定工作。
2. GND（接地引脚）：接地引脚为整个电路提供参考地，确保电路的稳定运行和信号的准确传递。
3. V_OUT（输出电压引脚）：此引脚输出稳定的12V直流电压，为负载设备提供电源。在设计中，通过外部的滤波电容和电感，可以进一步降低输出电压的纹波，提高电源质量。
4. FB（反馈引脚）：反馈引脚用于监测输出电压的稳定性。通过外部的分压电阻网络，将输出电压的一部分反馈到该引脚，与内部的参考电压进行比较，从而实现对输出电压的精确控制。
5. EN（使能引脚）：使能引脚用于控制芯片的开启和关闭。当该引脚为高电平时，芯片正常工作；当为低电平时，芯片进入低功耗待机模式，可有效降低待机功耗。
6. SW（开关引脚）：开关引脚是BUCK转换器的核心部分，通过内部的功率开关管实现对输入电压的斩波控制，从而产生高频脉冲信号，经过外部的电感和电容滤波后，得到稳定的输出电压。
7. CS（电流采样引脚）：电流采样引脚用于监测输出电流。通过外部的采样电阻，将输出电流转换为电压信号，输入到该引脚，与内部的过流保护阈值进行比较，实现对输出电流的过流保护。
8. NC（未连接引脚）：该引脚未连接，无电气功能，但在实际应用中，建议将其悬空处理，避免引入干扰信号。

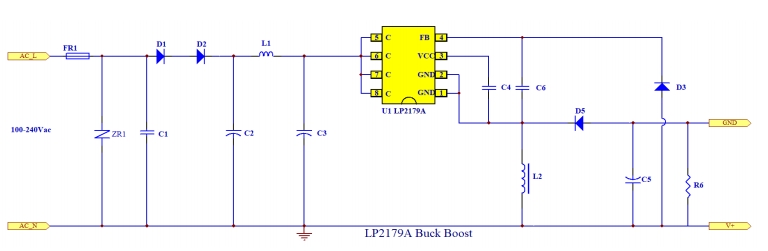

典型电路设计

1. 输入滤波电路：在输入端，通过一个大容量的电解电容（如4.7uF/400V）和一个保险丝电阻（如10R/1W）组成的输入滤波电路，可以有效滤除输入电压中的高频噪声和浪涌电流，保护芯片免受损坏。
2. 输出滤波电路：在输出端，采用一个工字电感（如1mH）和多个电解电容（如220uF/16V和1uF/16V）组成的输出滤波电路，能够进一步降低输出电压的纹波，提高电源的稳定性。同时，通过合理选择电感和电容的参数，可以优化电源的动态响应特性。
3. 反馈电路：反馈电路由两个贴片电阻组成，将输出电压的一部分反馈到FB引脚，实现对输出电压的精确控制。通过调整反馈电阻的阻值，可以精确设定输出电压的值。
4. 保护电路：在电路中，还设计了过流保护和短路保护电路。通过在CS引脚接入一个采样电阻（如0.1R），将输出电流转换为电压信号，输入到CS引脚。当输出电流超过设定的阈值时，芯片内部的过流保护机制将启动，关闭功率开关管，保护电源免受损坏。同时，在输出端并联一个贴片二极管（如ES1J），可以有效防止输出短路时电流反向流动，进一步提高电源的安全性。

物料清单（BOM）

以下是基于LP2179A芯片的12V200mA BUCK电源电路的物料清单：

以上物料均为市场上常见的电子元件，易于采购且成本较低，能够有效控制整个电源方案的成本。

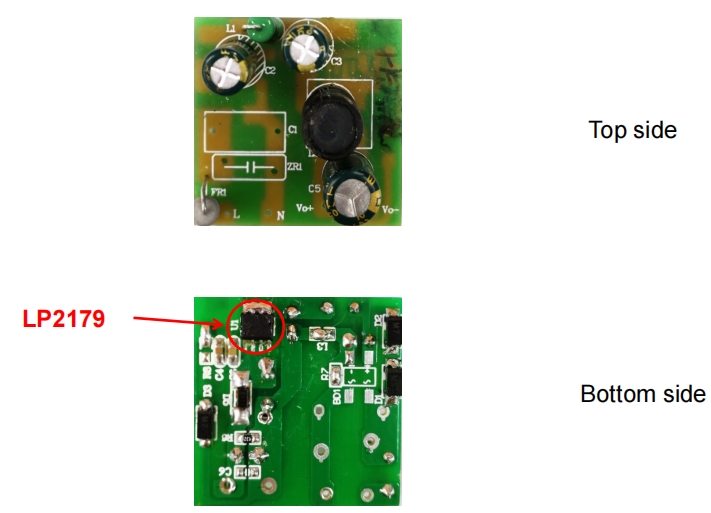

性能测试与验证

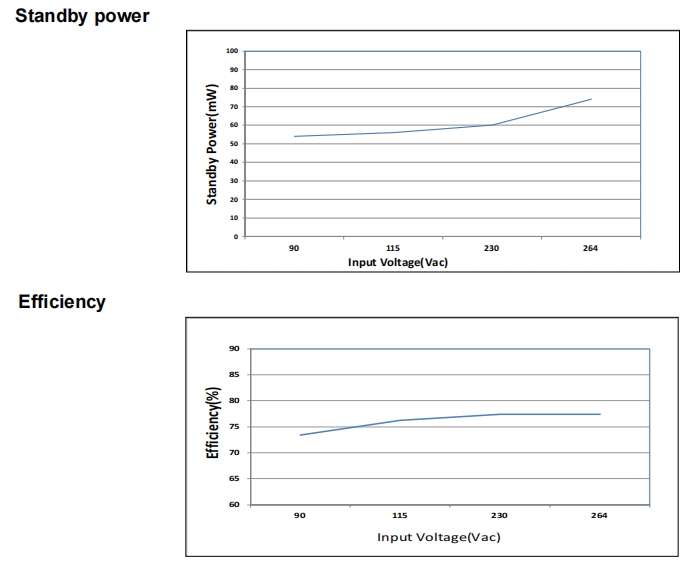

在完成电路设计和物料采购后，对基于LP2179A芯片的12V200mA BUCK电源进行了全面的性能测试与验证。测试结果表明，该电源在不同输入电压和负载条件下，均能稳定输出12V的电压，并且输出电流可达200mA，满足设计要求。同时，电源的效率在不同工况下均能达到70%以上，表现出良好的能效特性。此外，通过严格的纹波测试，输出电压的纹波电压小于300mV，远低于设计标准，确保了电源的高质量输出。
