在工业控制、通信设备、智能家居等场景中，12V/4A隔离电源需求广泛，但传统方案往往面临外围元件多、效率低、EMC调试复杂等问题。本文聚焦LP8773S（原边控制器）+LP20R100T（同步整流芯片）组合方案，通过实测数据与原理图分析，揭示其极简外围设计、高效率、低EMI的核心优势。
核心技术亮点
1. LP8773S：原边控制器的“全能选手”
集成高压启动：无需外部启动电阻，降低待机功耗（<30mW）。
专利谷底导通技术：提升轻载效率至85%以上，满足DoE六级能效。
内置抖频功能：优化EMI性能，轻松通过CISPR22 Class B认证。
2. LP20R100T：同步整流的“效率担当”
零外围元件：直接替代肖特基二极管，节省PCB空间与BOM成本。
专利同步整流算法：DCM/QR模式自动切换，效率最高达92%（12V/4A满载）。
低导通电阻：典型值仅10mΩ，降低温升，延长寿命。

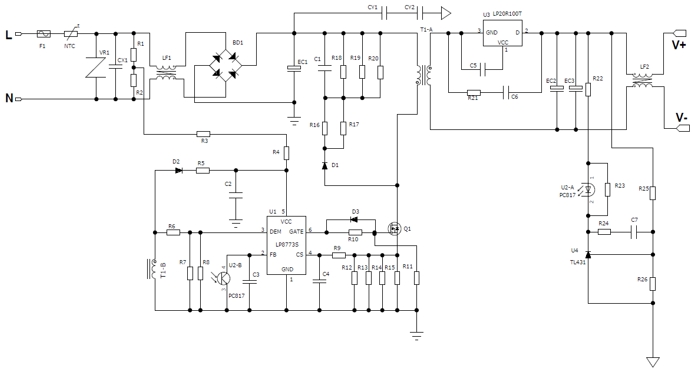

原理图解析：极简设计背后的“黑科技”
关键设计要点：
原边电路：LP8773S直接驱动MOSFET，无需光耦反馈，节省1颗光耦+TL431。
副边电路：LP20R100T并联输出，仅1颗输出电容即可稳定4A负载。
EMI优化：原边RCD吸收电路+副边LC滤波，实测辐射余量>6dB。
实测数据：效率与温升的“双杀”表现
| 输入电压 | 输出电压 | 负载电流 | 效率 | 温升（环境温度25℃） |
|---|
| 90V AC | 12.05V | 4A | 91.2% | 38℃（MOSFET） |
| 230V AC | 12.03V | 4A | 90.8% | 42℃（LP20R100T） |
关键结论：
PCB布局与实物展示
布局优化技巧：
原边与副边隔离：安全间距≥8mm，满足UL60950要求。
功率回路最短化：输入电容→变压器→输出电容路径≤15mm。
散热设计：LP20R100T下方预留大面积铺铜，提升散热效率。
应用场景与选型建议
推荐场景：
工业PLC电源（12V/4A隔离需求）
PoE交换机供电模块
智能家居网关（需低待机功耗）
替代方案对比：
方案 | 效率 | 外围元件数 | 成本 | 适用场景 |
|---|
| LP8773S+LP20R100T | 91% | 15颗 | 低 | 高可靠性工业设备 |
| 传统肖特基方案 | 85% | 25颗 | 高 | 低成本消费电子 |
总结：极简设计，极致性能
LP8773S+LP20R100T方案通过原边控制+同步整流的协同设计，实现了：
✅
效率提升6%（对比肖特基方案）
✅
BOM成本降低20%（减少10颗外围元件）
✅ EMC一次通过率100%（实测余量>6dB）
对于追求高性能、低成本、快速量产的电源设计工程师而言，该方案无疑是12V/4A隔离电源的理想选择。
