LP3718BS（PWM控制器）与LP25R060S（同步整流控制器）组合是芯茂微电子针对12V1.5A适配器市场推出的高性价比无Y电容解决方案。该方案通过创新的电路拓扑与器件选型，实现了：

• 无Y电容设计：满足全球安规（IEC60950/IEC62368）对漏电流的严格要求
• 高效率：满载效率≥85.7%（230Vac），平均效率≥85.4%（六级能效标准）
• 低待机功耗：空载功耗≤0.043W（230Vac）
• 高可靠性：通过雷击浪涌（2kV）、ESD（15kV）等严苛测试

核心器件选型与优势

1. LP3718BS PWM控制器

• 高压启动：内置700V高压启动电路，启动时间<1s（90Vac满载）
• 谷底导通：降低开关损耗，提升轻载效率
• 频率抖动：优化EMI性能，减少滤波元件成本

2. LP25R060S同步整流控制器

• 自适应死区控制：精准控制同步整流管导通时序，避免直通风险
• 超低导通电阻：60mΩ（典型值），降低导通损耗
• 宽电压范围：支持12V输出，兼容5V/9V/15V多协议快充

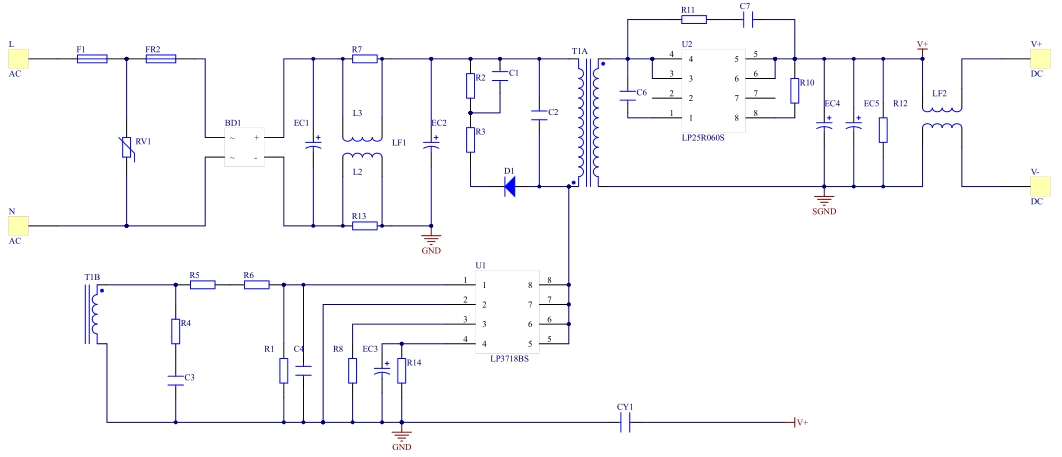

3. LP3718BS+LP25R060S原理图

关键设计要点

1. 无Y电容EMI设计

• 共模电感：采用24mH EE8.3磁芯，抑制高频共模噪声
• RCD吸收电路：优化开关管电压应力（实测Vds_max=640V）

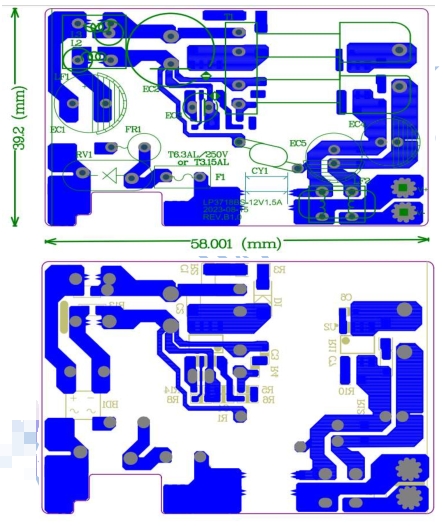

• PCB布局：关键信号（FB、CS）采用星型接地，减少环路面积

2. 同步整流优化

• 变压器设计：EE16磁芯，Ae≥49.5mm²，确保磁饱和裕量（实测ΔB=337mT）
• 整流管选型：选用60V/25A MOSFET，满足短路保护（1.5A负载短路无损坏）

3. 保护功能

• 过流保护：115%Io_min（1.86A）触发，打嗝模式恢复
• 短路保护：输出短路时自动限流，故障解除后自恢复
• 过温保护：磁芯温度≤115℃（45℃环温下测试）

实测性能数据（节选）

BOM清单（核心器件）

设计注意事项

1. 变压器绕制：次级绕组需采用三明治结构，降低漏感（实测漏感≤1%）
2. 散热设计：LP3718BS温升≤113.5℃（90Vac满载），建议预留≥15℃裕量
3. 安规认证：需通过UL/IEC62368认证，特别注意初次级爬电距离≥6mm

总结

• 全球通用12V1.5A适配器
• 智能家居/安防设备电源
• 工业控制辅助电源

完整设计文件（含原理图、PCB Gerber、测试报告等）可联系深圳三佛科技获取。
