随着便携式电子设备对高效、安全充电需求的提升,隔离型AC-DC电源适配器成为市场主流。LP3773A是一款专为5V/600mA输出设计的隔离型开关电源控制芯片,适用于手机、智能家居设备等低功耗场景。本文将结合原理图、变压器参数及BOM清单,详细解析其设计要点,帮助工程师快速实现可靠方案。
LP3773A采用SO-7封装,集成高压启动、恒压(CV)控制及过流保护(OCP)功能,支持90-420VAC宽输入电压范围。其关键特性包括:
低待机功耗:空载功耗<50mW,满足能效标准。
高精度输出:±3%电压精度,适合USB充电应用。
多重保护:过压(OVP)、短路(SCP)、过温(OTP)保护。

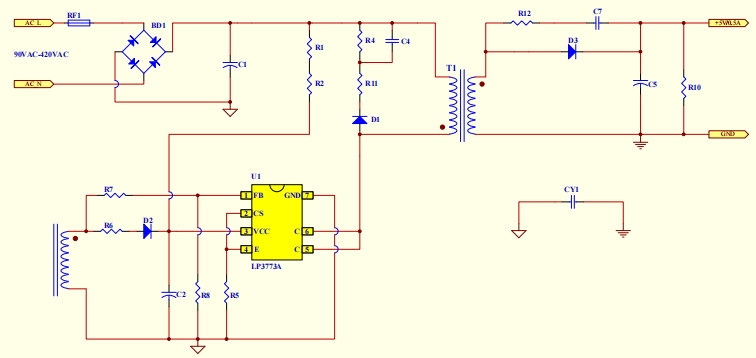

以下为LP3773A典型应用电路(基于5V/500mA原理图优化至600mA):
整流桥(BD1):MB10F贴片整流桥,耐压1000V,处理90-420VAC输入。
保险丝电阻(RF1):10Ω/1W线绕电阻,兼具限流与保险丝功能。
X电容(C1):3.3μF/500V,抑制差模干扰。
变压器采用EE13卧式骨架,关键参数如下:
原边电感量:2.8mH±7%(1kHz测试条件)。
漏感:<120μH(10kHz短路测试)。
绕组结构:
N1(原边):0.12mm×1P铜线,153匝,2层绝缘。
N2(副边):0.12mm×1P铜线,26匝,2层绝缘。
N3(辅助绕组):0.40mm×1P铜线,11匝,用于芯片供电。
整流二极管(D3):SS14肖特基二极管,正向压降低至0.5V,提升效率。
输出电容(C5):680μF/10V高频低阻电解电容,确保纹波<100mV。
反馈网络(R7/R8):30kΩ/15kΩ分压电阻,配合芯片内部基准实现5V输出。
Y电容(CY1):101/400V,跨接原副边,抑制共模噪声。
光耦隔离:通过CSFB引脚实现原副边信号隔离,增强安全性。
以下为5V/600mA适配器的完整BOM(基于原500mA设计升级):
编号 | 元件名称 | 型号规格 | 位置符号 | 用量 |
---|---|---|---|---|
1 | 贴片电阻 | 2.2MΩ/1206 5% | R1, R2 | 2 |
2 | 贴片电阻 | 200kΩ/1206 5% | R4 | 1 |
3 | 贴片电阻 | 2.2Ω/1206 1% | R5 | 1 |
4 | 贴片电阻 | 30kΩ/0805 1% | R7 | 1 |
5 | 贴片电阻 | 15kΩ/0805 1% | R8 | 1 |
6 | 贴片电容 | 2.2nF/250V 0805 | C4 | 1 |
7 | 电解电容 | 680μF/10V 高频低阻 | C5 | 1 |
8 | 整流桥 | MB10F | BD1 | 1 |
9 | 肖特基二极管 | SS14 | D3 | 1 |
10 | 控制芯片 | LP3773A SO-7 | U1 | 1 |
11 | 变压器 | EE13 2.8mH | T1 | 1 |
注:电阻R5(2.2Ω)用于电流检测,需根据600mA输出调整阻值(如1.8Ω)。
变压器气隙:需在磁芯中心柱开气隙,避免饱和并稳定电感量。
PCB布局:原副边保持≥3mm爬电距离,高频环路(如D3-C5)尽量短。
散热设计:SS14二极管需预留散热焊盘,长期工作温度<85℃。
如需进一步技术支持,欢迎联系深圳三佛科技获取完整设计文件。
LP3773A方案通过优化变压器设计和元件选型,可轻松实现5V/600mA隔离型适配器,兼具高效率与可靠性。本文提供的原理图、BOM及变压器参数可直接用于量产,适合中小功率充电设备应用。
