LP2701A是什么芯片?LP2701A(技术规格及典型应用图应用信息)
类别:产品新闻 发布时间:2025-07-04 11:56:02 浏览人数:16470

LP2701A是深圳市芯茂微电子(Chip Hope)推出的一款高效率高精度非隔离降压开关电源恒压控制驱动芯片,专为85VAC~265VAC宽输入电压范围的小家电、白色家电及LED照明电源设计。其核心优势在于:



    集成500V高压功率管,无需外部启动电阻和辅助绕组供电,简化外围电路;
    特有的数字恒压控制,无需环路补偿,兼容DCM(断续模式)与CCM(连续模式);
    多重保护机制(VBP钳位、欠压保护、短路保护、过温保护),可靠性媲美隔离方案。

技术规格深度拆解


关键参数与性能边界


参数典型值/范围意义与应用场景
输入电压范围85VAC~265VAC全球通用电网,适配小家电/LED驱动
输出电流能力≤80mA(12V输出)满足低功耗设备(如智能插座、传感器)
工作频率66kHz平衡效率与EMI,适合低成本磁性元件
过温保护阈值150℃(迟滞20℃)防止过热损坏,延长产品寿命
ESD防护2kV(人体模型)提升生产良率与终端抗干扰能力


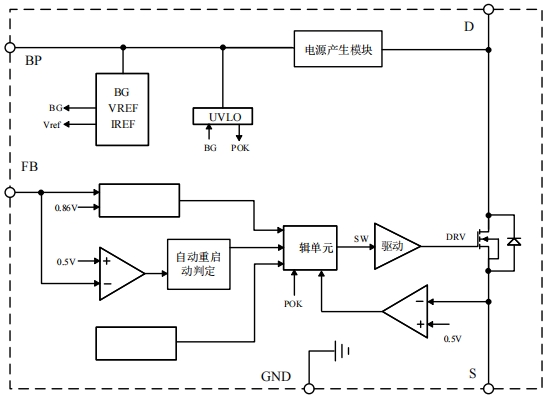

核心控制逻辑


    恒压控制公式:
    VOUT=RFBLRFBH+RFBL×VFB(VFB=0.86V)
    通过分压电阻精确设定输出电压,简化设计流程。
    前沿消隐(LEB)技术:210ns的消隐时间避免电流采样误触发,提升抗噪声能力。

典型应用设计与实战指南


基础Buck拓扑电路

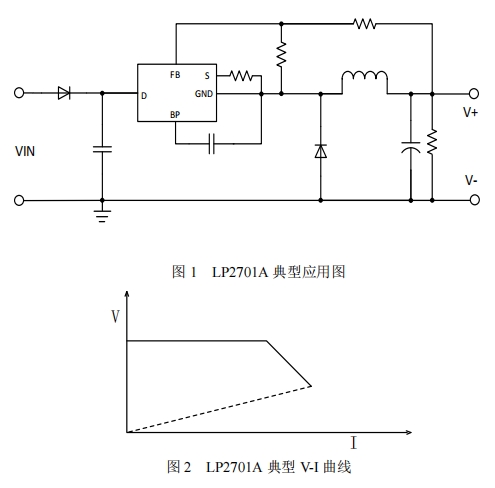

典型应用图:


    关键元件选型:

        电感L:根据公式计算,推荐10~47μH(DCM模式)。

        VBP电容:1μF陶瓷电容,紧靠BP引脚放置,确保供电稳定性。

        续流二极管:肖特基二极管(如SS14),降低导通损耗。

PCB布局优化技巧


    功率环路最小化:缩短电感-功率管-输出电容的路径,降低EMI辐射。

    FB分压电阻靠近芯片:减少噪声耦合,提升恒压精度。

    散热设计:θJA=240℃/W,建议预留散热焊盘或增加铜箔面积。

行业价值与创新突破


    成本革命:

        集成高压启动与功率管,省去传统方案中的启动电阻、辅助绕组,BOM成本降低30%。

        SOT23-5封装(3mm×2.9mm)节省PCB空间,适合微型化家电(如TWS耳机充电仓)。

    能效提升:


        典型效率≥85%(12V/50mA输出),满足欧盟ErP指令,助力出口产品合规。

    可靠性升级:

        过温保护与自动重启机制,解决小家电长期待机过热问题,提升用户体验。



应用场景拓展


    小家电:智能插座、电动牙刷、空气炸锅(开放式电源)。
    LED照明:替换阻容降压方案,实现无频闪、高精度恒流驱动。
    工业控制:传感器供电、PLC辅助电源,替代传统线性稳压器。

总结:LP2701A的“隐形价值”


LP2701A以“极简设计+极致可靠性”重新定义非隔离降压芯片的标准,其核心价值在于:

    降低工程师设计门槛:无需环路补偿,缩短开发周期;
    赋能产品差异化:通过高效能与高可靠性,提升终端产品竞争力;
    推动行业绿色转型:高能效与低成本双轮驱动,加速小家电行业升级。


(如需进一步技术支持或样品申请,可联系深圳三佛科技)
