在现代电子设备中，电源适配器和充电器的性能和效率对整个系统的稳定性和用户体验至关重要。芯茂微推出的LP3716CDL自供电原边反馈控制芯片，以其高度集成、极简设计和卓越的性能，为12W隔离型电源方案提供了一种高效、可靠的解决方案。本文将详细介绍LP3716CDL芯片的典型电路设计及其应用信息，包括其独特特点和内部结构。

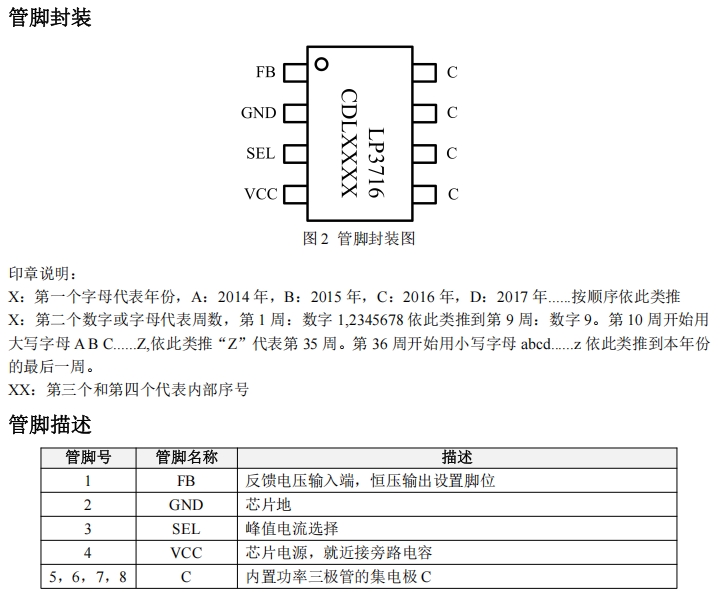

LP3716CDL是一款专为隔离型适配器和充电器设计的高度集成自供电原边反馈控制芯片。它通过简化外围电路设计，实现了极低的系统成本和高效的电源管理。该芯片采用SOP8L封装，适用于12W以下的隔离电源方案，特别适合于适配器、充电器、LED驱动电源以及其他辅助电源应用。
LP3716CDL的典型应用电路图如下所示：
该电路图展示了LP3716CDL在12W隔离电源方案中的基本连接方式。芯片通过变压器的原边和副边绕组实现隔离，并通过反馈引脚（FB）实现精确的输出电压和电流控制。以下是电路中各部分的关键设计要点：
变压器是该电路的核心部件，其原边和副边的匝比直接影响输出电流和电压的设定。根据LP3716CDL的特性，通过调整匝比可以精确设置输出恒流点和恒压点。
FB引脚通过外接电阻分压网络实现输出电压的采样和调节。通过调整FB引脚的外接电阻值，可以设置输出线缆补偿值，从而优化输出电压调整率。
LP3716CDL内置启动电路，无需外部启动电阻。系统上电后，内部电路会自动给VCC电容充电，当VCC电压达到启动阈值时，芯片开始工作。
该芯片集成了多种保护功能，包括VCC钳位/欠压保护、FB脚上电阻开路保护、输出短路保护、输出过压保护、输出续流管开路保护以及过温保护等，确保电源系统的稳定运行。
VCC的旁路电容需要紧靠芯片的VCC和GND引脚，以确保稳定的电源供应并减少噪声干扰。
在PCB设计中，应尽量减小功率环路的面积，如变压器原边绕组、功率管、母线电容的环路面积，以及变压器副边绕组、整流二极管、输出电容的环路面积。这有助于降低EMI辐射，提高电源的电磁兼容性。
接到FB引脚的分压电阻必须靠近FB引脚，且节点要远离变压器原边绕组的动点，以减少寄生效应和信号干扰。
LP3716CDL芯片具有以下显著特点：
该芯片通过内置启动电路、固定峰值电流和自供电方式，取消了传统设计中的启动电阻、限流电阻和辅助绕组VCC供电二极管，极大地简化了外围电路设计。
LP3716CDL内置高精度的固定峰值电流，恒流精度高，能够实现精确的输出电流和电压控制。同时，其输出线损补偿技术可以有效补偿输出电流在输出线上的损耗压降。
该芯片采用专利的电流驱动技术，降低了温升，同时实现了极低的待机功耗，满足节能要求。
LP3716CDL集成了多种保护功能，包括VCC钳位/欠压保护、FB脚上电阻开路保护、输出短路保护、输出过压保护、输出续流管开路保护以及过温保护等，确保电源系统在各种异常情况下都能安全运行。
通过芯茂特有的同步技术，LP3716CDL能够满足高动态负载的需求，确保输出电压和电流的稳定。

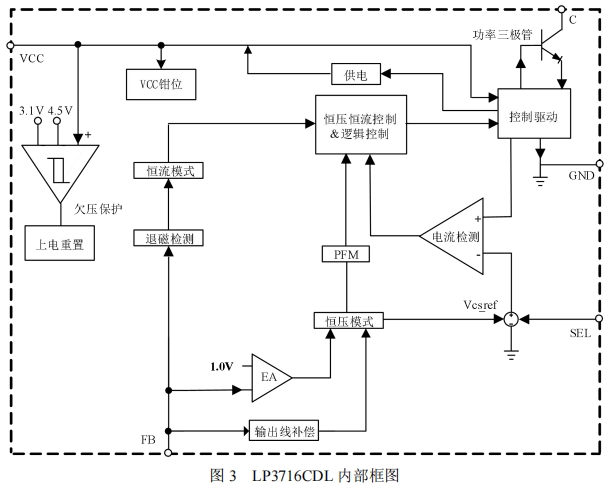

LP3716CDL的内部结构框图如下所示：
该框图展示了芯片的主要功能模块，包括功率三极管、VCC供电电路、恒压恒流控制电路、保护功能电路等。通过这些模块的协同工作，LP3716CDL能够实现高效的电源管理和精确的输出控制。
LP3716CDL自供电原边反馈控制芯片为12W隔离型电源方案提供了一种高效、可靠的解决方案。其极简的设计、高精度的输出控制、低待机功耗以及全面的保护功能，使其在适配器、充电器、LED驱动电源等领域具有广泛的应用前景。通过合理设计变压器、反馈网络和PCB布局，用户可以轻松实现高效、稳定的电源系统。
