在现代电子设备中,稳定的电源供应是确保设备正常运行的关键因素之一。BP8705D作为一款高性能的电源管理芯片,以其高效、稳定的特性在众多电源方案中脱颖而出。本文将详细解析基于BP8705D的12V/1.5A电源方案,涵盖电路原理图、实物图、变压器规格以及PCB设计等内容,帮助读者全面了解该方案的设计细节和优势。
BP8705D是由晶丰明源推出的一款高性能电源管理芯片,适用于宽输入电压范围的离线式开关电源设计。该芯片集成了多种先进的电源管理功能,包括高效率PWM控制、完善的保护机制以及优化的EMI性能。基于BP8705D的12V/1.5A电源方案,旨在为各类电子设备提供稳定可靠的电源支持,同时满足严格的能效和电磁兼容性标准。

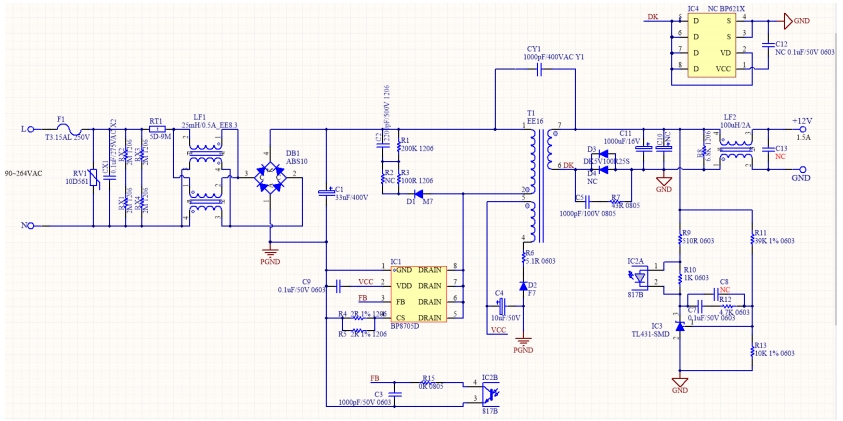

BP8705D的电路原理图是整个电源方案的核心,它详细展示了各个元件之间的连接关系以及电源转换的工作原理。以下是该方案电路原理图的关键部分解析:
输入端采用桥式整流器(DB1)将交流输入电压转换为直流电压,同时配备大容量电解电容(C1)进行滤波,以降低输入电压的纹波。这种设计能够有效应对输入电压的波动,确保后续电路的稳定工作。
变压器(T1)是电源方案中的关键部件,其绕组参数直接影响电源的输出性能。根据参考设计,变压器采用EE16骨架,初级绕组(N1)和次级绕组(N2、N3)的匝数比和绕制方式经过精心设计,以实现高效的能量转换和稳定的输出电压。初级绕组感量(Lp)和漏感量(Llk)的严格控制,进一步优化了电源的效率和电磁兼容性。
BP8705D通过PWM控制实现对开关管的精确驱动,从而调节输出电压。反馈回路采用光耦(IC2)和TL431(IC3)组成的经典反馈电路,能够实时监测输出电压的变化,并通过调节PWM占空比来稳定输出。这种反馈机制能够有效应对负载变化,确保输出电压的稳定性和精度。
输出端采用电解电容(C11)和陶瓷电容(C9)进行滤波,以进一步降低输出电压的纹波。同时,方案中还设计了过流保护、短路保护等多重保护机制,确保电源在异常情况下能够安全工作,延长设备的使用寿命。
实物图和PCB设计是电源方案的直观展示,反映了电路的实际布局和元件的物理位置。以下是该方案实物图和PCB设计的关键点:
实物图展示了电源方案的完整外观,包括元件的安装位置和连接方式。通过合理的布局,确保了元件之间的电气间隙和散热性能。例如,变压器(T1)和电解电容(C1)等发热元件被放置在通风良好的位置,以避免热量积聚影响电源的稳定性。

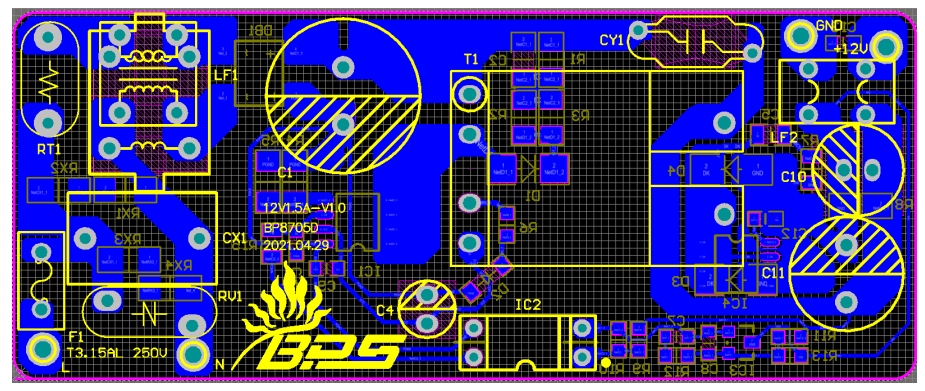

PCB设计是实现电路功能的关键环节。参考设计采用了单面板(CEM-1)材料,尺寸为79mm×32mm,能够满足紧凑的结构需求。在PCB布局中,特别注意了电源线和信号线的布线,避免了电磁干扰和信号干扰。同时,通过合理的走线和铜箔面积设计,降低了PCB的电阻损耗,提高了电源的效率。

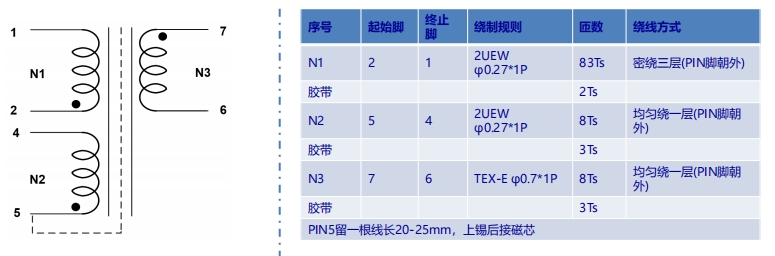

变压器是开关电源的核心部件,其设计直接影响电源的性能和效率。
BP8705D方案中的变压器规格如下:
骨架类型:EE16加宽立式(5+2PIN)
磁芯材质:EE17-12.5 PC40或同等材质,有效面积Ae=50mm²
绕组参数:
初级绕组(N1):83匝,2UEW漆包线,密绕三层
次级绕组(N2):8匝,2UEW漆包线,均匀绕一层
辅助绕组(N3):8匝,三层绝缘线,均匀绕一层
感量要求:
初级绕组感量(Lp):1.55mH±5%(测试条件:0.3V,50kHz)
漏感量(Llk):控制在初级绕组的4%以内(测试条件:0.3V,50kHz)
耐压测试:3kV,2mA,1分钟
这些参数经过精确计算和优化,确保了变压器在高效能量转换的同时,具备良好的电气性能和可靠性。
BP8705D电源方案在设计完成后,经过了一系列严格的性能测试,以验证其是否满足设计要求。以下是主要测试结果:
在不同输入电压和负载条件下,电源的效率表现如下:
90VAC:84.64%
115VAC:86.14%
230VAC:86.61%
265VAC:86.37%
整体平均效率达到85%以上,符合高效电源的设计目标。
在230VAC输入条件下,待机功耗仅为73mW,满足低功耗设计要求。
输出电压调整率测试结果显示,在不同输入电压和负载条件下,输出电压的线调整率和负载调整率均控制在2%以内,确保了输出电压的稳定性。
EMI测试结果表明,该电源方案能够满足CISPR22/EN55022 Class B标准,且具有至少6dB的裕量,表现出良好的电磁兼容性。
BP8705D参考设计的12V/1.5A电源方案凭借其高效、稳定的性能,以及精心设计的电路原理图、变压器规格和PCB布局,为电子设备提供了一种可靠的电源解决方案。通过严格的性能测试,该方案在效率、待机功耗、输出电压调整率和电磁兼容性等方面均表现出色,能够满足现代电子设备对电源的高要求。对于需要高效、稳定电源的工程师和设计师来说,BP8705D无疑是一个值得信赖的选择。
