在5V小功率场景里，传统线性稳压器外围简单却效率低，RCC 线路便宜却调试繁琐；而隔离反激又显得“牛刀杀鸡”。FMD 推出的FT8431用“一颗芯片 + 三个脚”给出了第三种答案：BUCK降压，85-264VAC 全电压输入，空载仅 50 mW，元件数低到个位数。本文带你全面拆解这颗“神奇的三脚开关”。

FT8431 简介

FT8431 是一款专为离线式应用设计的 BUCK 功率开关，它集成了一个电流模 PWM 控制器和一个高压功率开关管。该芯片采用超高压工艺，内部集成了高压启动电路、高压功率开关以及电流采样电阻，极大地简化了系统设计，减少了外部元件数量。同时，它还具备高精度的内部分压电阻和参考电压，以及稳定的闭环反馈机制，能够在全电压输入范围内提供稳定的高精度输出电压。

主要特点

1. 高精度输出电压

FT8431 提供高精度的 5V 输出电压，恒压精度高达 ±3%，能够满足大多数设备对电源精度的要求。

2. 极简外围电路

采用低成本的 BUCK 方案，外围元件极少，仅需少量电容和电感即可完成设计，大大降低了设计复杂度和成本。

3. 快速启动与低空载功耗

快速启动时间仅为 50ms，空载功耗低至 50mW，这使得 FT8431 在待机状态下也能保持高效的能耗表现。

4. 内置抖频技术

内置的抖频技术能够有效提高 EMI 性能，减少电磁干扰，简化了电源设计中的 EMI 滤波环节。

5. 完善的保护功能

FT8431 内置了多种保护功能，包括 VCC 欠压保护、过压保护、过温保护、逐周期过流保护以及输出短路保护等，确保了电源系统的可靠性和安全性。

6. 支持宽电压输入

支持交流全电压 85~264Vac 输入以及直流电压 30~380Vdc 输入，能够适应各种不同的电源环境。

封装与输出电流

FT8431 提供 TO-92 和 SOT23-3 两种封装形式，不同封装形式对应不同的最大输出电流：

    TO-92 封装：在 180~264Vac 输入时，最大输出电流为 130mA；在 90~264Vac 输入时，最大输出电流为 120mA。

    SOT23-3 封装：在 180~264Vac 输入时，最大输出电流为 120mA；在 90~264Vac 输入时，最大输出电流为 110mA。

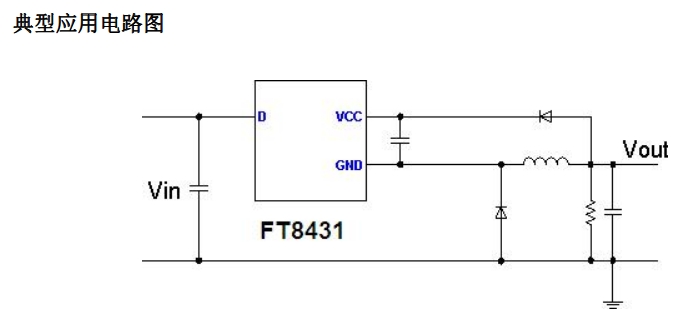

典型应用电路

FT8431 的典型应用电路非常简单，如图所示：

    输入端（Vin）通过一个整流桥连接到交流电源，经过滤波后连接到 FT8431 的 D 脚。

    输出端（Vout）通过一个电感和电容滤波后连接到负载。

    VCC 脚同时作为芯片电源和输出反馈输入端口，通过一个电容连接到地，用于稳定芯片电源并提供反馈信号。

应用场景

FT8431 的应用场景非常广泛，特别适用于以下领域：

1. 小家电

在小家电中，如电饭煲、电水壶、吹风机等，FT8431 能够提供稳定的 5V 电源，满足设备的控制电路需求。

2. 智能家居

智能家居设备如智能插座、智能门锁等，通常需要一个高效、低功耗的电源方案，FT8431 的低空载功耗和快速启动特性使其成为理想选择。

3. 替代传统电源

FT8431 可以替代传统的线性电源和 RCC 电源，提供更高的效率和更好的性能，同时简化了设计。

总结

FT8431 用一颗“三脚”芯片把传统 Buck 外围的启动电阻、电流采样、误差放大器、环路补偿、EMI 抑制全部集成，让 5 V/130 mA 电源的元件数降到“一只手数得过来”。无论是 TO-92 的“大电流”，还是 SOT23-3 的“小身材”，都给工程师留下了极简、可靠、低成本的第三条道路。
