VIPER22A / VIPER12A 统治 5-20 W 适配器市场多年，但进口器件价格高、供货周期长，让不少厂商头疼。深圳市明微电子推出的 SM7022，号称“PIN-to-PIN 兼容 VIPER 系列，一颗即可直接替换”。本文通过一次真实打样，验证它到底能不能“无痛升级”。
• 输入电压：85-265 VAC，全球通用
• 固定 60 kHz PWM，EMI 设计简单
• 集成 700 V 高压 MOSFET 与启动电路，无需外置启动电阻
• 9-39 V 宽 VDD，适配 5 V/9 V/12 V/15 V/24 V 多种输出

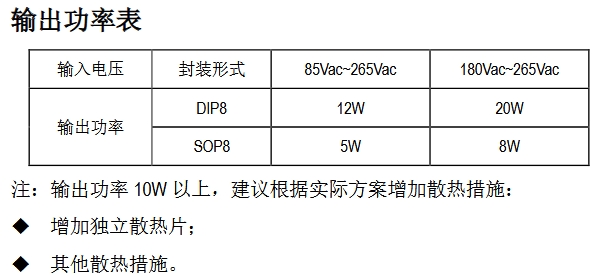

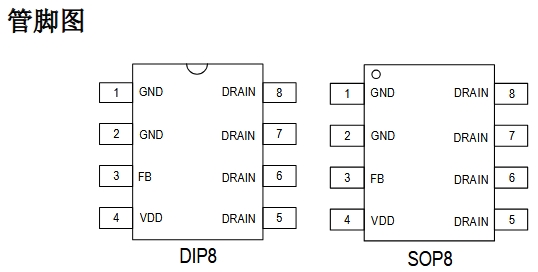

• DIP8 12 W（宽压）/20 W（高压），SOP8 5 W/8 W
• 内置 OTP/OCP/OLP/UVLO，可靠性不缩水
• 待机功耗 < 120 mW@220 VAC，满足 CoC V5 Tier-2
一句话总结：把 VIPER22A 拔下来，SM7022 焊上去，板子照跑。

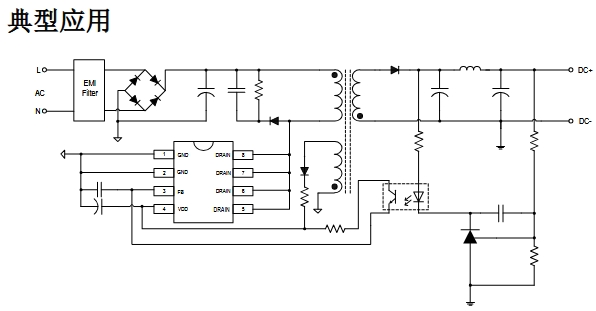

下图为12V/1A（12 W）通用输入适配器参考设计
输入 EMI：共模电感 4 mH + X2 0.1 µF + 2 × Y1 2.2 nF
整流滤波：MB10F 桥堆 + 22 µF/400 V 电解
主功率：SM7022（DIP8）
变压器：EE16，Np 108T 0.23 mm，Ns 14T×2 0.4 mm，Np:Ns = 7.7:1
漏感 < 60 µH，AE 19 mm²
输出整流：MBR2045 + 470 µF/25 V 低 ESR
反馈：TL431 + PC817，光耦跨接 FB 脚
VDD 电容：10 µF/50 V 陶瓷 + 100 µF/25 V 电解
补偿：FB 脚 100 nF + 4.7 kΩ 串联，斜率补偿已内置于芯片
原 VIPER22A 板子，输出 12 V/1 A，效率 79.2 %@230 VAC。
直接拆下 VIPER22A，焊 SM7022，通电即启机，空载功耗从 135 mW 降到 98 mW。
满载 12 W 运行 2 小时，DIP8 芯片表面温升 55 K（室温 25 ℃），无需额外散热片。
EMI 测试：传导余量 > 6 dB，辐射 30-300 MHz 无超标。
关键波形
• Drain 电压：最高 560 V（漏感尖峰），VIPER22A 原板 580 V，略优
• CS 脚电流检测：斜率补偿平滑，无次谐波振荡
| 器件 | VIPER22A 方案 | SM7022 方案 | 差额 |
|---|---|---|---|
| 主芯片 | 0.42 USD | 0.25 USD | -0.17 |
| 启动电阻 | 2 × 1 MΩ 0.01 | 省掉 | -0.01 |
| 散热片 | 小铝片 0.05 | 无 | -0.05 |
| 合计 | 0.48 USD | 0.25 USD | -47 % |
FB 脚耐压 5.5 V，光耦上拉电阻别过小，否则易触发 OLP。
DIP8 12 W 以上建议在 PCB 背面铺铜 400 mm² 当散热片，温升可再降 8-10 K。
高压启动已集成，切勿再并电阻，否则待机功耗反而升高。
若需 20 W 输出（230 VAC 专用），把变压器改为 EE19，次级线径 0.5 mm 即可。
一颗 SM7022，让旧板焕发新生：
• 不换变压器、不改走线，10 分钟完成替换；
• 效率提升 1-2 个点，待机功耗满足最新能效法规；
• BOM 成本砍半，交期从 12 周缩短到 2 周。
下次再听到客户抱怨 VIPER 缺货，直接把 SM7022 丢过去——国产替代，真香！
