球泡、筒灯、灯丝灯、小路灯……当它们被塞进天花板或灯壳深处，任何一颗元件失效都可能带来“失明”甚至安全隐患。传统方案依靠保险丝+次级光耦做保护，外围多、成本高、体积大。KP23132MSGA 把“单点失效保护”直接写进芯片 DNA，让 12 W 以内的小功率离线 LED 电源第一次有了“单芯片安全舱”的概念。

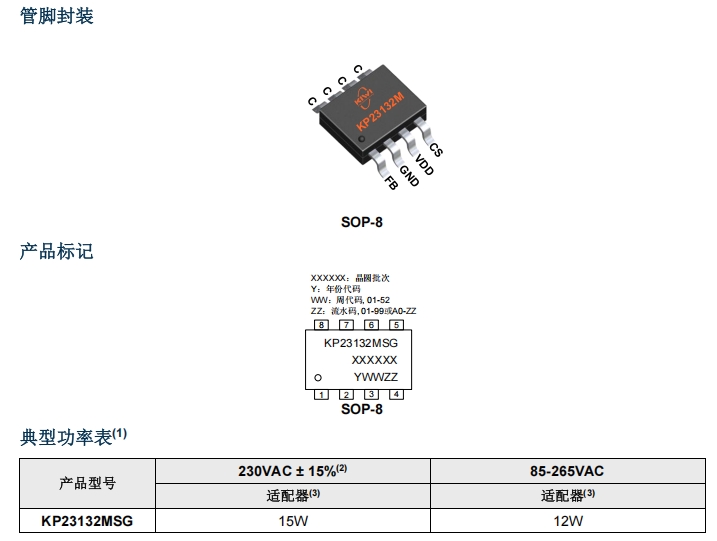

芯片速写——把 800 V 功率管、保护逻辑和 EMI 优化塞进 SOP-8

• 集成 800 V 高压功率三极管，原边控制省去光耦与 TL43
• 恒压/恒流精度 ±5 %，待机功耗 < 30 mW，轻松满足 DOE & CoC 能效
• 谷底开通 + 多模式调制，效率提升、无异音
• 内置线损补偿，远距离负载也能稳压
• 完整保护：UVLO、OVP、OCP、OTP、箝位、FB 管脚悬空保护……

“单点失效保护”到底保什么？

官方给出了 8 条硬核场景：

    FB 上拉或下拉电阻开路
    FB 下拉电阻短路
    输出二极管或 SR 整流管开路/短路
    变压器绕组短路
    RCS 电流检测电阻开路
    IC GND 管脚开路
    芯片一旦侦测到异常，立即进入打嗝或闩锁模式，输出电压/电流被限制在安全范围，既不会过冲烧毁 LED，也不会让灯具变成“黑盒子”。

12 W 智能照明参考设计

（1）电气规格

输入：AC 85-265 V 全电压
输出：24 V 0.5 A（12 W Max）
拓扑：原边控制反激，非隔离/隔离可选
效率：> 87 % @230 Vac
待机：< 30 mW
保护：全面覆盖单点失效

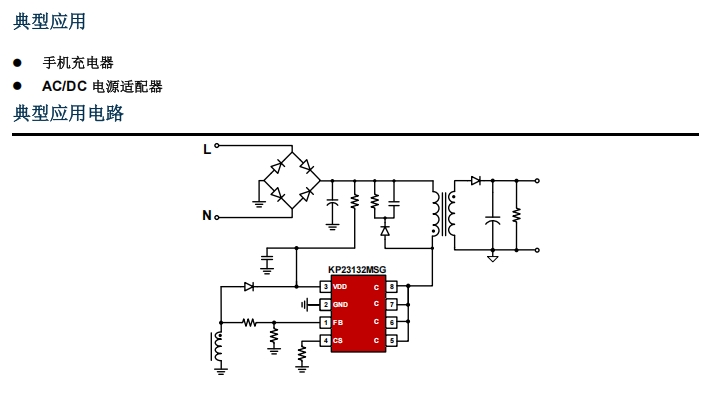

（2）原理图要点

• KP23132MSGA 直接驱动 800 V 三极管，省去驱动电路
• 原边 RCD 吸收 + 次级 RC 吸收，双重抑制尖峰
• FB 分压网络加 100 k/10 k，兼顾精度与待机功耗
• RCS 用 0.68 Ω/1206，折中 OCP 精度与损耗

（3）BOM 极简

– 芯片：KP23132MSGA（SOP-8）×1
– HV MOS：芯片内部已集成，无需外置
– 变压器：EE16，Np:Ns = 6:1，Lp ≈ 1.2 mH
– 输出整流：MBR10100 ×1（如做隔离）
– 电解：输出 100 µF/35 V ×2（低 ESR）
– 贴片阻容若干，整体高度 < 15 mm，可直接塞进 T-Pipe 灯壳

实测波形 & 热表现

• 满载 12 W，芯片壳温 68 °C@45 °C 环温，余量充足
• 启动延时 250 ms，无可见灯闪
• 115 Vac 输入，输出短路立即打嗝，短路解除后 1 s 内恢复
• FB 下拉电阻开路实验：输出电压被限制在 30 V，LED 电流 < 50 mA，灯珠安全

场景化落地

| 终端形态 | 推荐结构 | 亮点 |
| 球泡灯 | 非隔离 BPFC+KP23132MSGA | 成本极致，板面积 18 mm×25 mm |
| 筒灯/面板灯 | 隔离反激 | 满足 SELV，支持 0-10 V/PWM 调光接口 |
| 小路灯 | 隔离+灌胶 | 防雷 2 kV，单点失效保护避免高空维修 |

三步完成设计选型

    确认功率 ≤ 12 W → KP23132MSGA（SOP-8）
    判断是否需要隔离 → 非隔离省光耦，隔离更安全
    预留 FB 单点失效测试点 → 量产老化 100 % 抽检，安心出货

写在最后

当智能照明进入“全屋无感维护”时代，灯具的可靠性不再只靠外壳和灌封，而要从芯片级开始设计“失效安全”。KP23132MSGA 用一颗 SOP-8 的体积，把“12 W 离线 LED 电源”做得更小、更高效，并且在任何单点故障下都能优雅地“自我保护”。对于追求极致 BOM、严格安规、快速上市的照明厂商，这颗芯片或许就是“小功率智能灯”的终极答案。
